无线数据采集仪LR8410-30特制品
返回上一页能看到并且掌握热流！
15ch~105ch绝缘输入无线记录仪
通过热流量传感器测量热量和流向
最小时间间隔100ms
趋势图显示
实时记录至SD卡或U盘中
USB/LAN通讯
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 主机升级
- 解决方案
- 常见问题
● 使用热流传感器测量热量和热流情况
● 简单分析温度、热流
● 使用单元进行测量，通过Bluetooth?无线技术将测量数据传输至主机中(可视距离约30m※1)
● 1个单元15ch，1台主机最多可以使用7个单元，即105ch。
※1有障碍物(墙壁、金属的遮挡物等)时，通讯变得不稳定，则可能缩短可视距离。
LR8410-30特制品主机无法单独测量，需要购买选件中的输入单元。另外，根据不同测量目的有不同的电池组等选件可选。若使用HIOKI原装选件中的SD卡以外的媒介则无法保证正常操作。
※Bluetooth?是Bluetooth SIG，Inc.的注册商标，日置电机株式会社被授权使用。
※Bluetooth?是Bluetooth SIG，Inc.的注册商标，日置电机株式会社被授权使用。
-
热流采集仪的使用方法：通过产品介绍和实测进行说明热流测量是指能将发热量和吸热量数值化后显示波形的测量方法。
热电偶的无法掌握的微凉的温度变化情况也能通过测量热的移动情况来清楚了解。
选件中的热流传感器是柔性的可弯曲款，有大中小3种尺寸可选。也能测量如配管等曲面或电子元件等较细小处。
热流采集仪有LR8432和LR8410-30特制品两种机型。 -

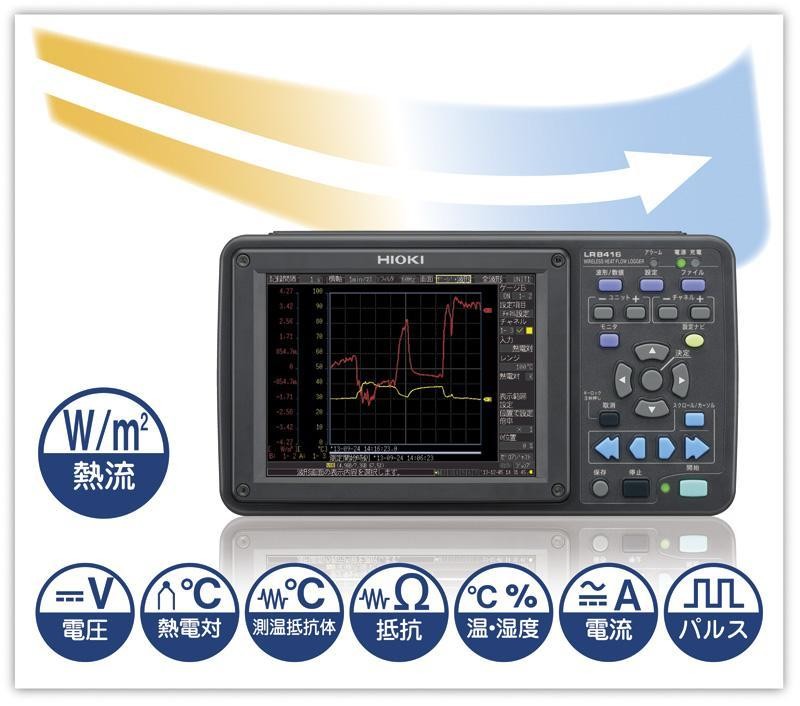

适用于温度变化管理的无线热流数据采集仪LR8410-30特制品是一款实现了“热量”可视化的热流数据采集仪。
通过使用热流传感器可视化热能传递（热流）和热能量，从而成为温度变化的主要指标。
能测量和记录的项目除了热流，还有电压、温度、电阻、湿度、电流、脉冲。 -
汽车零部件温度变化时的热流测量：无线热流数据采集仪LR8410-30特制品无线热流数据采集仪LR8410-30特制品是通过记录温度和热流数据，来了解汽车零部件等的发热和吸热情况的测量仪器。我们将哪些部件变热，哪些部件会影响热量可视化，并有助于汽车部件的热保护。
-

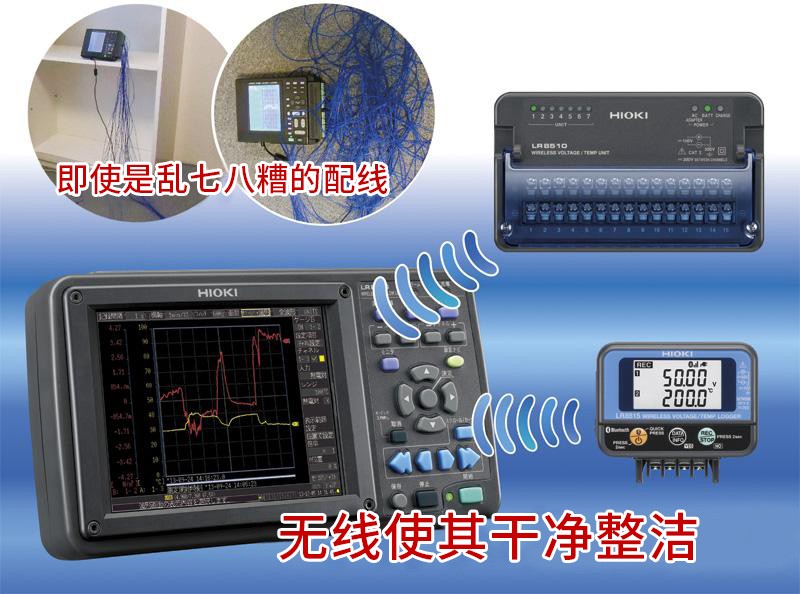

无线带来便捷LR8410-30特制品是搭载了Bluetooth?无线技术的无线数据采集仪。
由于无线通讯，因此无需乱七八糟的长配线，较难布线的天花板内、地板下以及活动物体都能轻松测量。
加上2ch输入的小型无线采集仪，还可以用于非常狭窄的场所。
（通讯距离：无障碍物30m） -

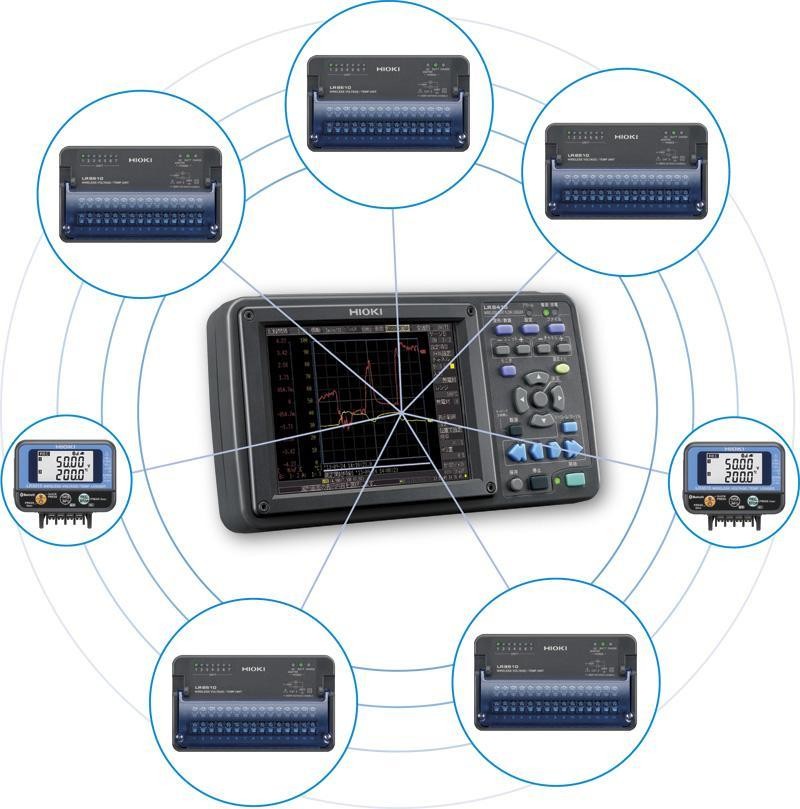

最多控制7个测量单元/无线数据采集仪无线热流数据采集仪LR8410-30特制品最多可以控制7个测量单元/无线数据采集仪。
测量单元是1单元最多15ch，无线数据采集仪1台最多2ch。
若使用7个测量单元，则可以100ms的采样率最多采集105ch的测量数据。
（测量单元和无线数据采集仪可以混用，通讯距离：无障碍物30m） -
有助于研发和性能评估的热量管理的热流数据采集仪通过使用无线热流数据采集仪LR8410-30特制品查看热流量（流入/流出）和热量，有助于更精确的空调控制和产品开发中的热量管理。
●用于汽车零部件的发热和散热评估
●用于建筑外壳设备的隔热/隔热性能评估
●用于家用电器的绝缘性能，空调的评估
●用于地热的评估，农业房屋的热量评估
●使用蓄热器，未使用的热量（排热）
等等 -

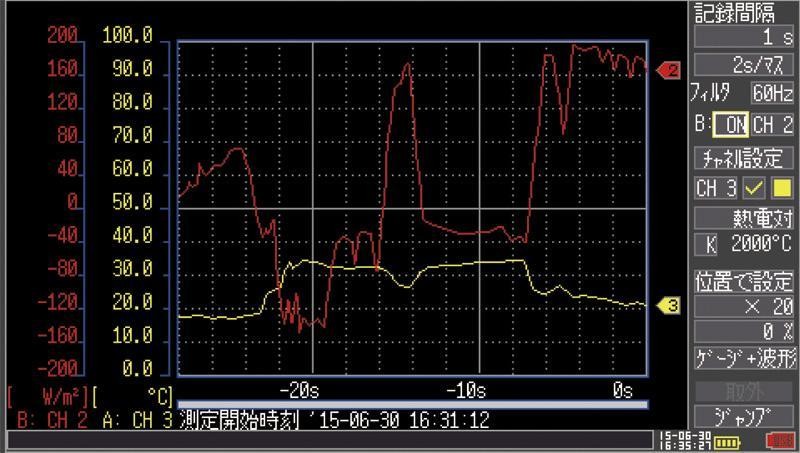

同时显示热流和温度的刻度使用无线热流数据采集仪LR8410-30特制品能够同时显示所测热流和温度的刻度。
通过同时显示想要比较的数据，温度和热流动向一目了然。

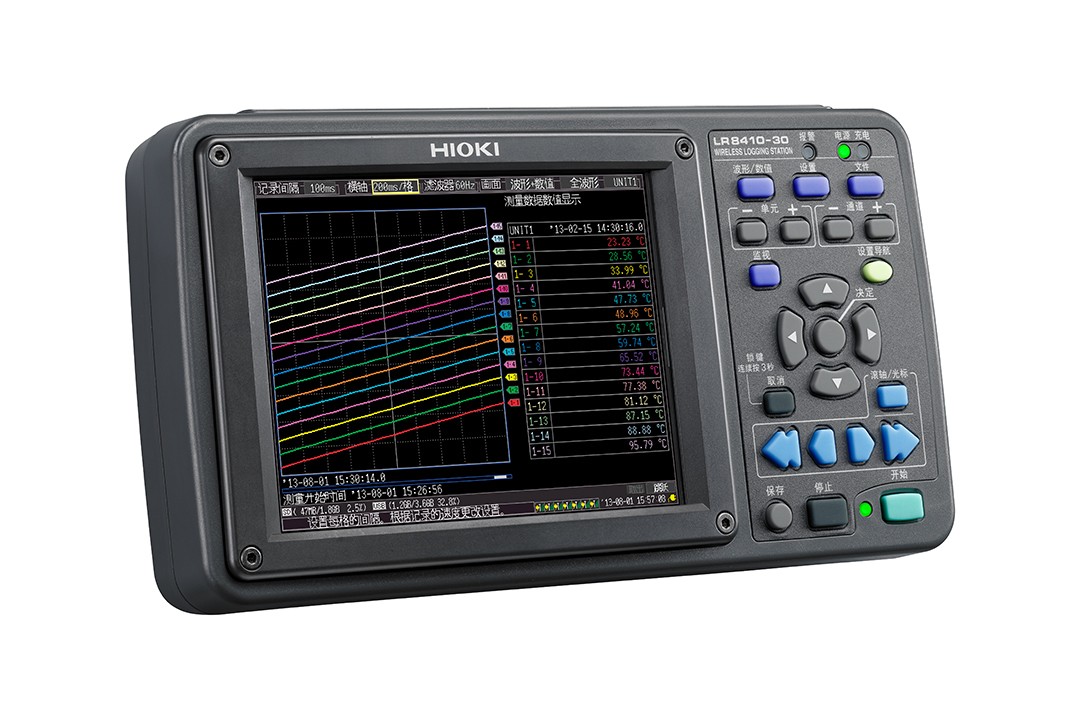

LR8410-30特制品主机 基本参数
| 热测量特化功能 | ■简单的缩放设置：直接输入热流传感器的敏感度 ■运算：便于热流测量的波形运算（单纯平均、移动平均、累积、热贯流率），根据数值运算的累积等 |
|---|---|
| 测量通道数 | 最大任意7台LR8510/8511进行无线连接（Bluetooth?无线技术），最多可以105ch测量并采集数据 |
| 脉冲/数字输入 | 由于没有脉冲/数据输入，所以不能进行"脉冲累积""转速计算"的测量 |
| 记录间隔 | 100ms※2，200ms～1小时，16种设置（每个记录间隔都会高速扫描所有输入通道）※2除热电偶断线检查ON时 |
| 存储容量 | 内存8MW，SD卡/U盘（仅保证HIOKI原装SD卡的正常操作） |
| 接口 | LAN：100BASE-TX，功能：附属软件/通过通讯指令采集数据，FTP服务器/客户端，HTTP服务器，E-mail U盘：USB2.0系列迷你B×1，功能：附属软件/通过通讯指令采集数据，将SD存储卡内的数据传输至计算机中 |
| 显示屏 | 5.7英寸TFT彩色液晶（640×480点） |
| 功能 | 实时保存至SD存储卡/U盘中，数值/波形运算，报警输出4ch（非绝缘）等 |
| 电源 | [AC适配器]Z1008（AC100~240V，50/60Hz），最大45VA（含AC适配器），最大15VA（仅限主机） [电池组]Z1007/连续使用时间：3h（23℃参考值），最大7VA [外部电源]DC10~28V，最大15VA（连接线请咨询） |
| 体积及重量 | 230W × 125H × 36Dmm，700g（不含电池） |
| 附件 | 使用说明书×1，测量指南×1，SD存储卡2GB Z4001×1，Logger Utility（CD-R）×1，USB线×1，AC适配器Z1008×1 |
无线电压·温度单元LR8510基本参数
| 测量功能 | [通道数]模拟15ch扫描绝缘输入（2极M3螺丝固定端子板） [电压测量范围]±10mV～±100V,1-5V，分辨率500nV [热电偶测量范围]-200℃～2000℃，热电偶（K、J、T等），分辨率0.01℃ [热电阻][电阻][湿度]无此功能 [通道间最大电压]DC 300V，[最大输入电压]DC±100V，[对地最大电压]AC/DC 300V |
|---|---|
| 电源 | [AC适配器]Z1008（AC100~240V，50/60Hz），最大23VA（含适配器），最大7VA（仅限主机） [电池组]Z1007/连续使用时间24h（记录间隔100ms，23℃参考值），120h（记录间隔1分钟，23℃参考值），最大0.4VA [外部电源]DC10~28V，最大7VA |
无线电压·温度单元LR8511基本参数
| 测量功能 | [通道数]模拟15ch扫描绝缘输入（4极按钮式端子板） [电压测量范围]±10mV～±100V,1-5V，分辨率500nV [热电偶测量范围]-200℃～2000℃，热电偶（K、J、T等），分辨率0.01℃ [热电阻] -200℃～800℃，分辨率0.01℃※通道间非绝缘 [电阻]0～200Ω，分辨率0.5mΩ※通道间非绝缘 [湿度]5.0～95.0%rh，分辨率0.1%rh※通道间非绝缘 [通道间最大电压]DC 300V，[最大输入电压]DC±100V，[对地最大电压]AC/DC 300V |
|---|---|
| 电源 | [AC适配器]Z1008（AC100~240V，50/60Hz），最大23VA（含适配器），最大7VA（仅限主机） [电池组]Z1007/连续使用时间24h（记录间隔100ms，23℃参考值），120h（记录间隔1分钟，23℃参考值），最大0.4VA [外部电源]DC10~28V，最大7VA |
热流传感器基本参数
| 型号 | MF-180 | MF-180M |
|---|---|---|
| 使用场所 | 室内 | 埋设地下、室外 ※耐久性：埋设地下1年以上 （需要线缆保护） |
| 防水功能 | 无 | 有（IPX6） |
| 代表敏感度(室温) | 0.028mV/W·m^-2 | 0.025mV/W·m^-2 |
| 体积及重量 | 42L × 20W × 0.9T mm, 1.1 g，线长10m | 50L × 25W × 1.2T mm, 1.8 g，线长10m |
用于热流测量A
用于小型元件和管道的弧面测量，防水IP06、IP07
用于热流测量B
为了准确进行测量，请在被测物和MF-180之间涂上润滑剂YG6111。
输入相关
保存媒介
LR8410-30和LR8410-30特制品标配附件。※购买SD卡时的注意事项：请务必使用我司选件中的SD卡。若使用我司意外的SD卡，则无法保证进行正常的保存、读取。
测量传感器
电源
AC适配器为LR8410-30、LR8410-30特制品、LR8510、LR8511标配附件。
携带箱
PC用
※Logger Utility为标配附件
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
编号
类别
型号
名称
备注
类型
大小
更新时间
点击
1795
单品样本
LR8410-30特制品
无线数据采集仪LR8410-30特制品(带热流测量功能)（中文）
（中文）product catalog.pdf（6.01MB）（2015-6-17）
pdf
12.59 MB
2020-09-11
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
LR8400-21
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
数据采集仪
GENNECT One
提供GENNECT One的下载网址
243 MB
 FILE DATA |
| LR8410-30特制品升级v1.32（2015年8月） LR8510,LR8511:V1.06（2015年12月） |
|
| 版本升级应由资格技术员来执行。 与LR8410-30特制品的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。 |
|
|
|
| 1. LR8410-30特制品软件 |
| 最新软件版本如下。若您还是用的老版本，请您进行升级。 |
| · 硬件版本：V1.32 |
升级后用V1.32所保存的设置文件可能无法读取LR8410-30特制品V1.01～V1.31的版本，因此使用多台仪器时请将所有仪器都升级后再使用。这样V1.32就可以读取V1.01~V1.31版本的文件了。 用Logger Utility（PC软件）的时候，Logger Utility也请升级至最新版。
|
| 2.2. 版本确认方法 |
|
| ·软件版本信息显示在系统画面的左上角。 |
|
|
如LR8410-30特制品版本为 Ver 1.32，则无需升级仪器。 |
|
LR8410-30特制品升级v1.32（2015年8月）
LR8510,LR8511:V1.06（2015年12月）
版本升级应由资格技术员来执行。
与LR8410-30特制品的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
? 请确认上面内容后，进行下载。 版本升级的方法请下载「版本升级方法」后,按说明进行。
? 「版本升级方法」中,记载下载之前的主机应做的准备内容和下载顺序。
? 升级过程中,绝对不可切断主机电源。
? 同时也不可抽去PC卡。若切断电源会使主机发生故障,无法正常操作。这种情况需要修理才可恢复。
