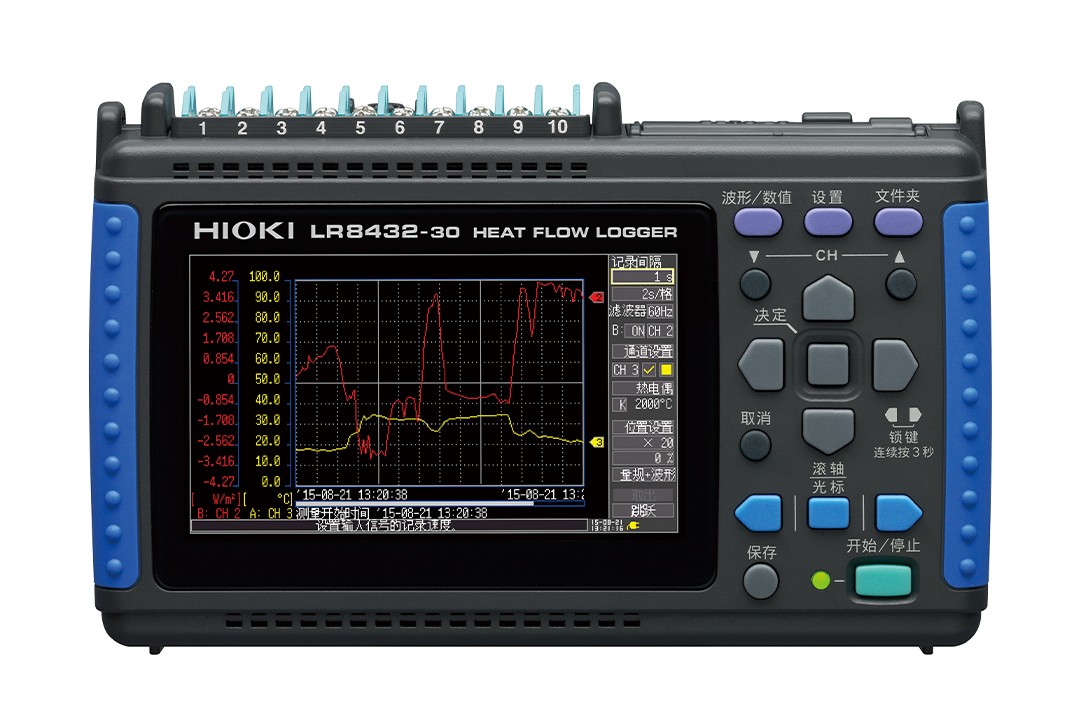

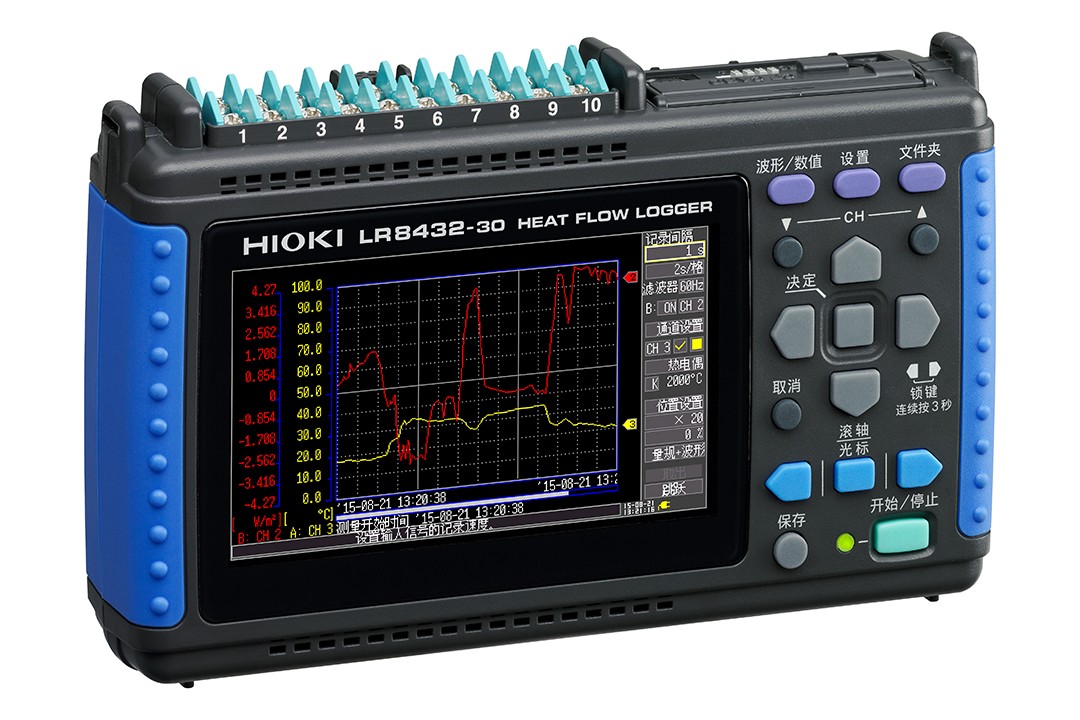

热流数据采集仪LR8432
返回上一页小巧轻便热流数据采集仪，适用于隔热功能的评估和温度变化原因的分析
10ch绝缘输入
通过热流量传感器测量热量和流向
最高采样率10ms
实时记录至CF卡或U盘中
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 解决方案
- 常见问题
● 使用热流传感器测量热量和热流情况
● 简单分析温度、热流

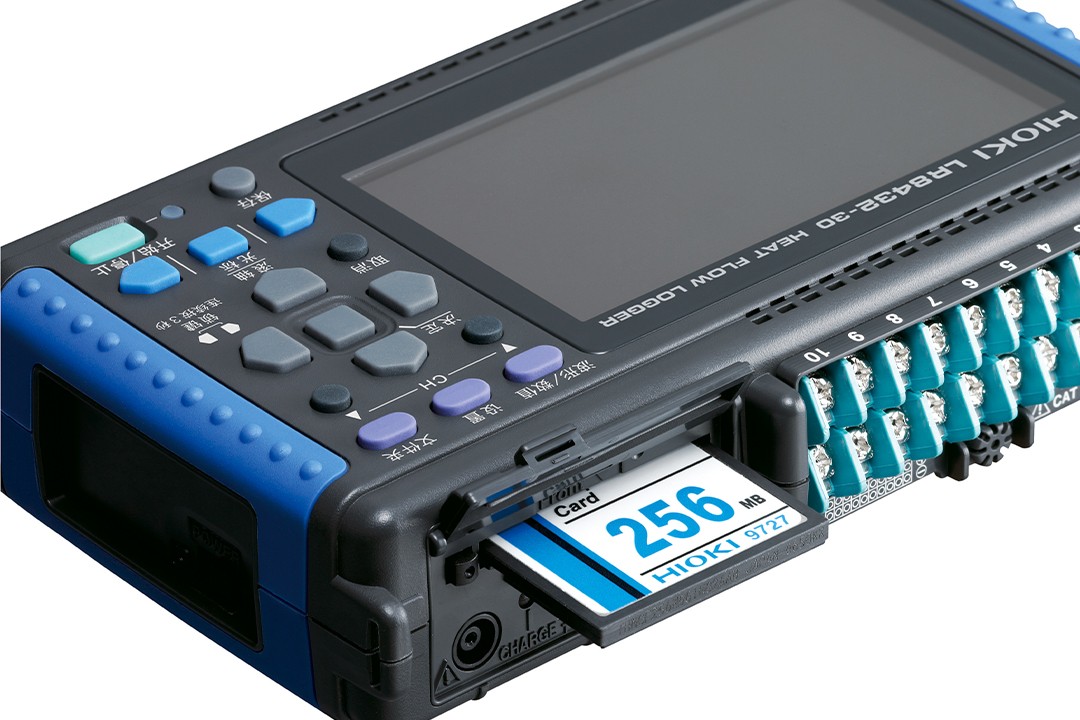

● U盘记录测量数据，轻松传输至PC。长时间记录时使用可靠性更高的CF卡记录
● 实时记录中可更换存储媒介
● 模拟输入10ch绝缘
● 所有通道可达最高10ms采样率
● 通过较难受到干扰影响的测量电路提高抗干扰性

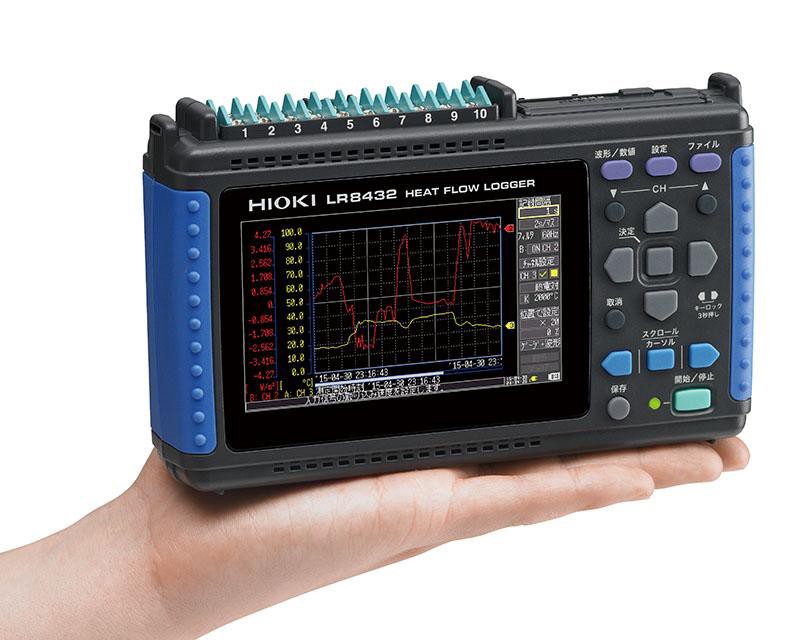

● 方便携带的轻巧机身，高清晰度的宽幅液晶屏
电池组9780为另售的选件。长时间记录重要数据时，推荐使用HIOKI原装选件中的CF卡。使用HIOKI原装选件中的CF卡以外的媒介则无法保证正常操作。
-
热流采集仪的使用方法：通过产品介绍和实测进行说明热流测量是指能将发热量和吸热量数值化后显示波形的测量方法。
热电偶的无法掌握的微凉的温度变化情况也能通过测量热的移动情况来清楚了解。
选件中的热流传感器是柔性的可弯曲款，有大中小3种尺寸可选。也能测量如配管等曲面或电子元件等较细小处。
热流采集仪有LR8432和LR8410-30特制品两种机型。 -
适用于把握温度变化原因 可测量热通量的“热流数据采集仪”LR8432是一款将“热量”可视化的热流数据采集仪。
通过使用热流量传感器将热能传递（热流）和热能量可视化，从而成为温度变化的主要指标。
10ch的数据采集仪，除了热流传感器，还能输入热电偶和电压等。 -
有助于研发和性能评估的热量管理的、测量热通量的数据采集仪通过使用热流数据采集仪LR8432查看热流量（流入/流出）和热量，有助于更精确的空调控制和产品开发中的热量管理。
●用于分离汽车零部件的发热量和吸热量

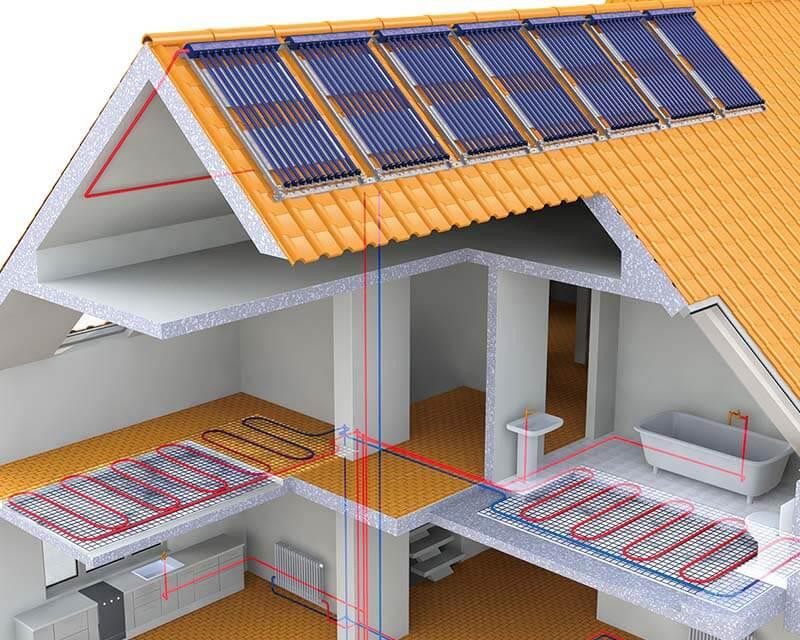

●用于建筑外壳设备的性能评估
●用于家用电器的节能测量
●用于调查人体热量的影响
●用于工厂管道的绝缘劣化诊断
●作为农业土木工程温度变化的指标
●用于食品储存的质量监控
●用于开发材料、运动服和冬装
等等 -

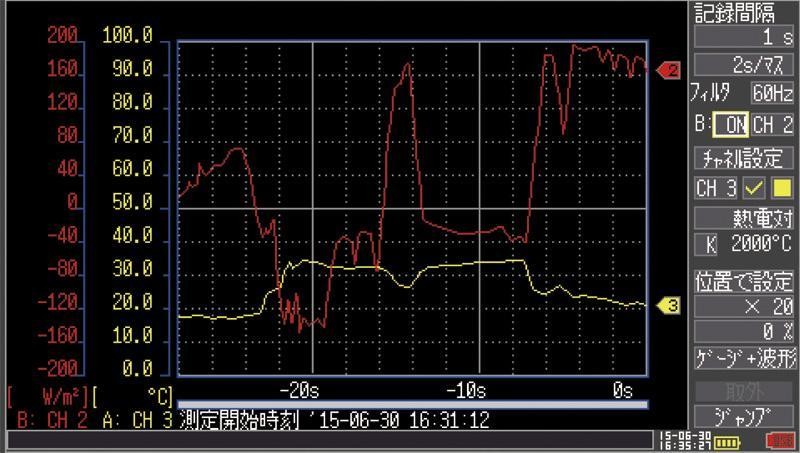

同时显示热流和温度的刻度使用无线热流数据采集仪LR8432能够同时显示所测热流和温度的刻度。
通过同时显示想要比较的数据，温度和热流动向一目了然。
基本参数
| 热测量特化功能 | ■简单的缩放设置：直接输入热流传感器的敏感度 ■运算：便于热流测量的波形运算（单纯平均、移动平均、累积、热贯流率），根据数值运算的累积等 |
|---|---|
| 模拟输入 | [通道数]模拟10ch扫频绝缘输入（2极M3螺丝固定端子板） [电压测量范围] ±10 mV～±60 V, 1-5V, 最高分辨率 500 nV [热电偶测量范围] -200℃ ～1800℃ (根据所用传感器不同而不同), 热电偶 (K, J, E, T, N, R, S, B), 最高分辨率 0.1℃ [热电阻]无[湿度]功能 [最大输入电压] DC 60 V [通道间最大电压][对地最大额定电压] AC 30 Vrms, DC 60 V (外加在输入通道-外壳间, 各通道之间也不会损坏的上限电压) |
| 脉冲输入 | [通道数]脉冲输入4ch（脉冲输入专用连接器，和主机共地） [脉冲累积] 0～1000M (count) (无电压a接点, 开路集电极或电压输入), 最高分辨率1 (count) [转数变化] 0～5000/n (转/秒), 分辨率 1/n (转/秒) ※n按照每1转的脉冲数1～1000 [最大输入电压] DC 0～10 V [通道间最大电压][对地最大额定电压]非绝缘 |
| 记录间隔 | 10ms～1小时，19种设置（每个记录间隔都会高速扫描所有输入通道） |
| 数据滤波器 | OFF/50Hz/60Hz (自动设置截断频率) |
| 存储容量 | 内存3.5MW，CF卡/U盘（仅保证HIOKI原装CF卡的正常操作） |
| 外部接口 | U盘：USB2.0系列迷你B×1，功能：通过计算机控制，将CF卡内的数据传输至计算机中（U盘内的数据不能通过USB通讯传输至计算机中） 可复制CF卡/U盘的存储驱动器 |
| 显示屏 | 4.3英寸WQVGA-TFT彩色液晶（480 × 272点） |
| 功能 | 实时保存至CF卡/U盘中，数值运算等 |
| 电源 | [AC适配器]Z1005（AC100~240V，50/60Hz），最大30VA（含AC适配器），最大10VA（仅限主机） [电池组]9780/连续使用时间：2.5h（25℃参考值），最大3VA [外部电源]DC10~16V，最大10VA（连接线请咨询，配线3m以下） |
| 体积及重量 | 176W × 101H × 41Dmm, 550g（未安装电池组9780时） |
| 附件 | 测量指南×1，CD-R（数据采集应用软件 Logger Utility，使用说明书PDF）×1，USB连接线×1，AC适配器Z1005×1 |
用于热流测量A
用于小型元件和管道的弧面测量，防水IP06、IP07
用于热流测量B
为了准确进行测量，请在被测物和MF-180之间涂上润滑剂YG6111。
输入相关
存储媒介
※CF卡中标配PC读卡器。※购买CF卡时的注意事项：请务必使用我司选件中的CF卡。若使用我司意外的CF卡，则无法保证进行正常的保存、读取。
电源
※Z1005为主机标配
其他选件
PC用
※Logger Utility为标配附件
