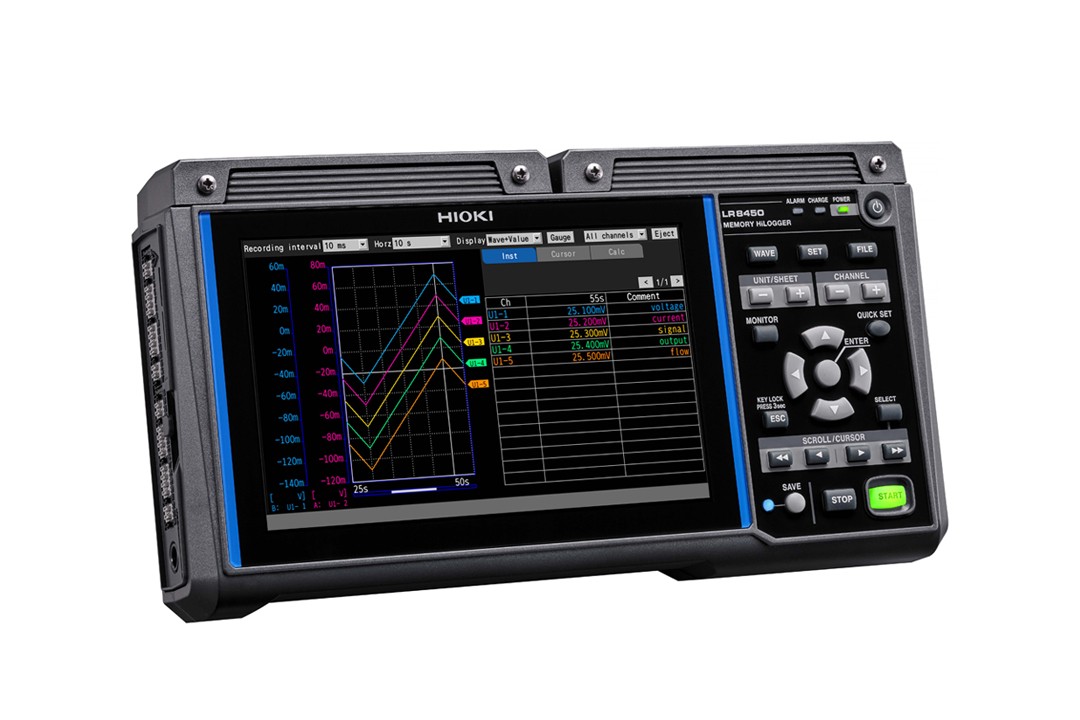

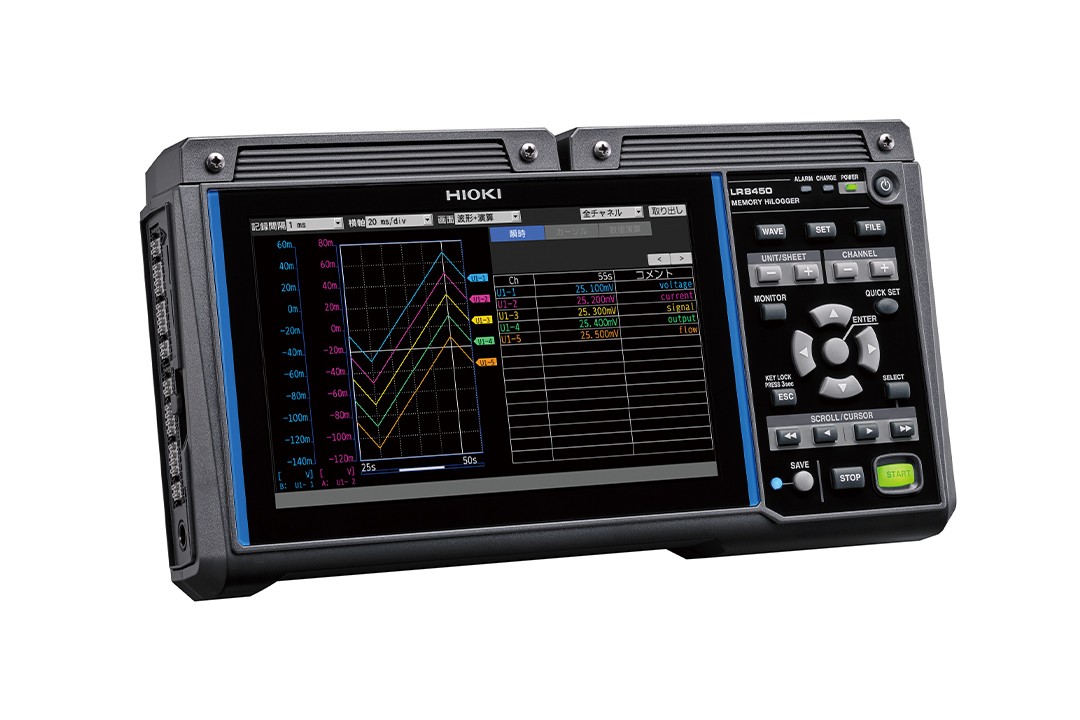

● 不带无线的机型，通过增加直连单元，最多可达120ch（LR8450）
● 能以1ms采样率测量压力等各种传感器的输出电压
● 直接连接应变片后能以最快1ms采样率进行测量
● 即使在逆变器等高压高频的附近也能稳定测量，大幅降低了干扰的影响
-

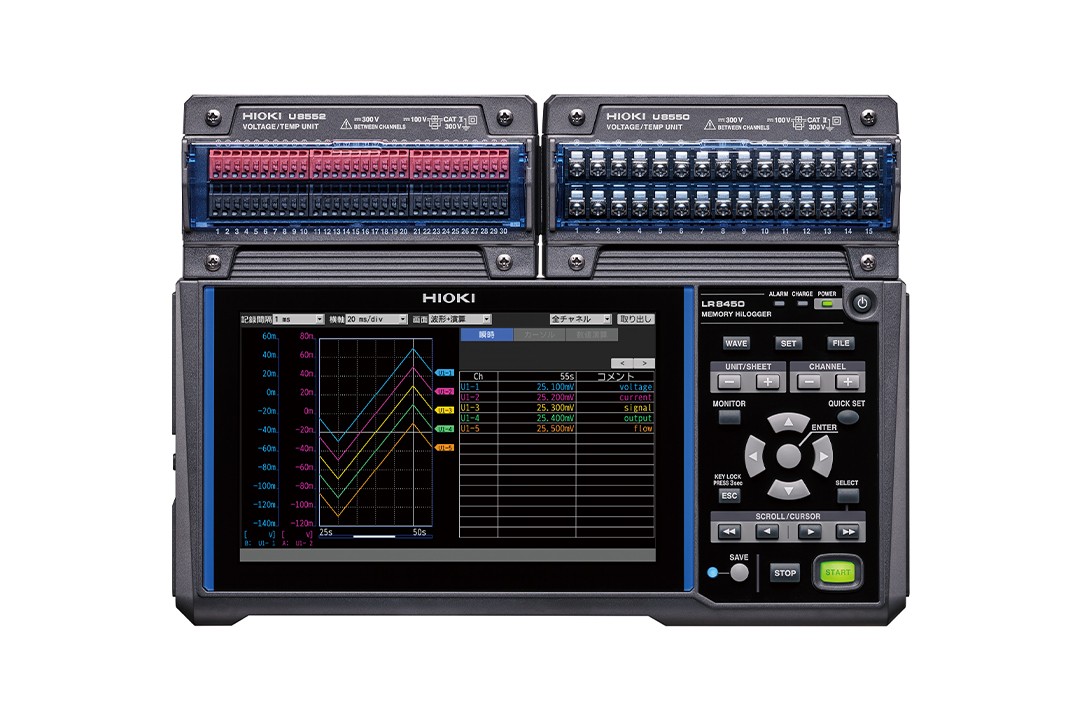

直连单元可从1台增加至4台，最多输入120通道适应各种各样的场景，6种类型的直连单元自由组合。

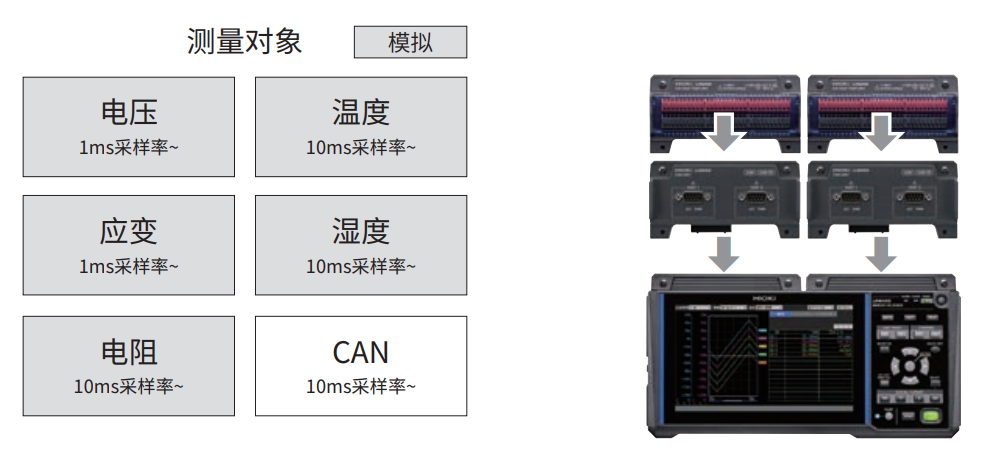

通过改变组合的单元，可以测量电流、CAN、电压、温度、应变、湿度、电阻。一个模拟单元有输入30个通道。安装4个单元，最多可支持120个通道的测量。 CAN单元U8555在1个单元中最多可支持500个通道输入。
也有可以使用无线单元的无线局域网（LAN）机型。 无线局域网（LAN）机型LR8450-01
-

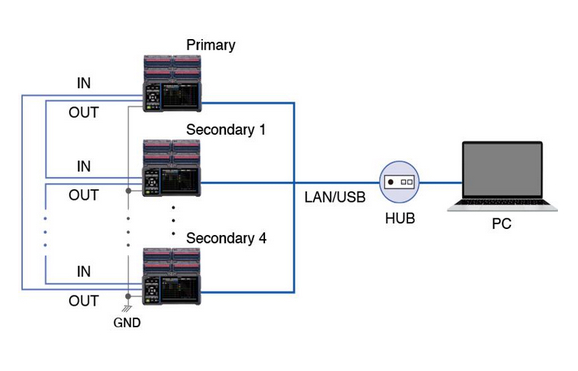

模拟600 ch同步采样测量【V2.10以上】连接多个LR8450外部同步端子( SYNC.IN、SYNC.OUT )后，最多可进行5台(模拟600 ch )的同步采样测量。
※连接无线单元时，无法使用同步采样功能 -

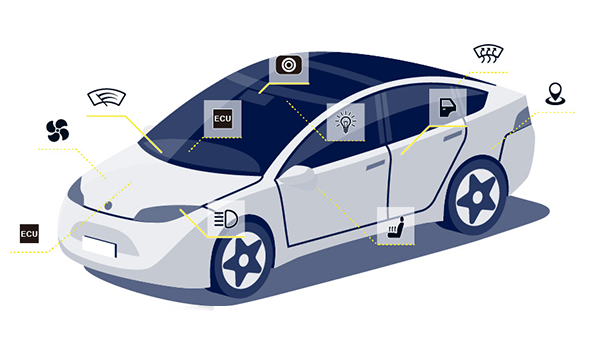

通过消耗电流的多点检测实现能耗的可视化EV汽车除了电机以外，还搭载了ECU等各种各样的电气零部件，都会消耗电能。为了延长EV汽车的续航距离，避免无效的能量损耗是非常重要的。为了正确把握ECU和电气设备的实际能耗，比较理想的是进行实车测量。
通过使用HIOKI的LR8450、电流�？楹偷缌鞔衅鳎幢闶窃谑党抵幸材芮崴墒迪侄嗟悴饬�。根据记录消耗电流的数据，可以明确需要优化的地方，有利于大幅降低能耗。
以最快1ms的采样率测量电流
电流模块U8556（链接对应产品）
小型非接触式电流传感器
AC/DC电流传感器CT7812（2A）
AC/DC电流传感器CT7822（20A）
-
非接触CAN传感器操作实例使用非接触式 CAN 传感器进行实际汽车行驶试验的视频。 （1分40秒）

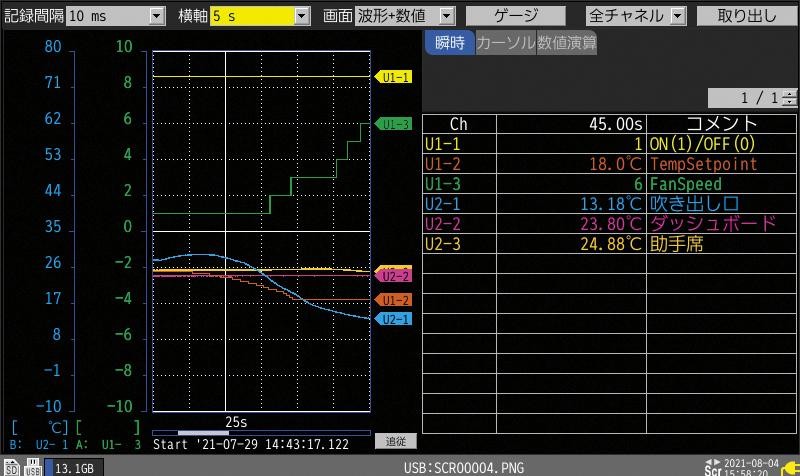

将测到的车内温度模拟数据与CAN数据同时以波形的形式显示在记录仪上。
( LR8450仅可使用直接连接型单元) -
同时显示模拟数据和 CAN 数据波形最高采样: 10ms (最多50ch )
将 CAN 信号实时转换为模拟波形并显示（无法观测 CAN 信 号波形本身）。 通过波形可同时确认电压、温度和应变等模 拟数据以及从 CAN 总线获取的车速和转数等信息。 -
适用于温度的多通道测量适用温度的多通道测量的数据采集仪。温度记录间隔：最快10ms采样速度，测量冰箱外部和冰箱内部的温度的同时，使用运算功能、确认冰箱内外的温度差。在测试的同时、变更时间轴的显示，确认整体的温度变化。
-
高压、高频下也可稳定测量 降低噪声干扰的影响降低噪音影响、高压·高频下也可稳定测量。以前的机型在噪声环境下进行温度测量时，很容易受高频影响发生测量值漂移，测量值不稳定的情况。而数据采集仪LR8450针对此问题进行了重新设计，大大减少了高频噪声的影响。非常适合测量逆变器、电池等周边温度的测量。
-
直接连接应变片 最快能以1ms的采样率进行测量数据采集仪LR8450可直接连接应变片、测量应力。 最快能以1ms的采样率进行测量、并可记录数10Hz，非常适合测量运动部件上的应力和负载、制动和配管的应变测量。可自由增加多个测量单元、根据实际场景、同时记录应变、温度·电压。
-
以1ms采样率对压力传感器、各种传感器的输出进行测量使用测量单元：高速电压单元U8553
能以最快1ms采样率进行测量。
1ms采样率适用于记录压力或是振动等几十Hz的各种传感器的输出。 -

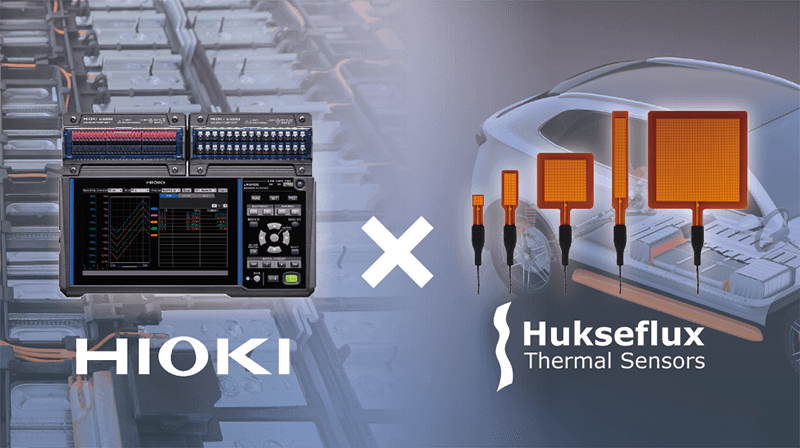

通过测量温度和热流量进行BEV的热管理将数据采集仪LR8450 和热流传感器FHF05两台设备组合后能够进行热流的测量。由于除了温度测量还能确 认热量流动的方向，因此有助于验证温控管理的情况。
-
温度测量操作演示6步教你轻松使用数据采集仪进行温度测量与数据导出。
-
利用GENNECT系列使测量更方便GENNECT One + GENNECT Cloud

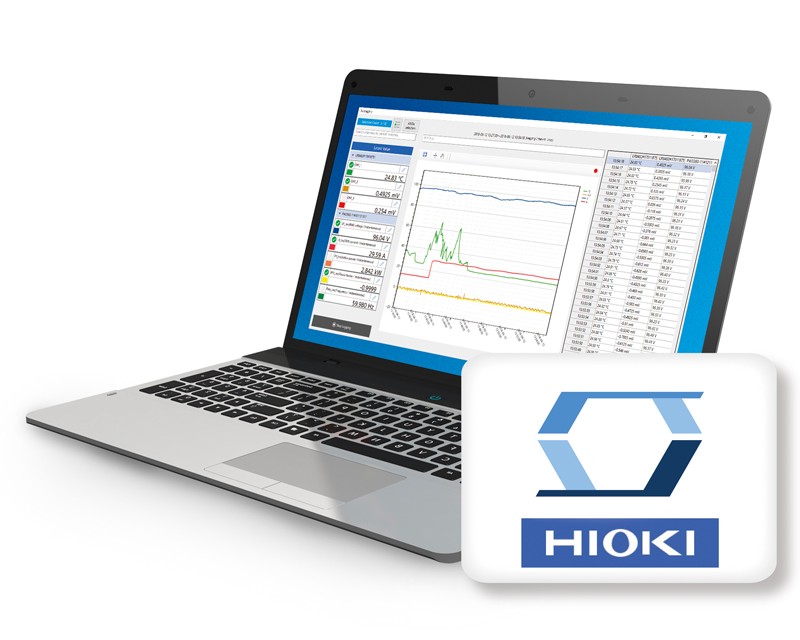

“GENNECT One”是一款免费的 Windows 应用程序，可以集中管理局域网内的多台测量仪器。如果配合使用HIOKI的云服务“GENNECT Cloud”，就可以实现远程控制测量仪器。
点击此处了解 GENNECT One 的详细信息
点击此处了解 GENNECT Cloud 的详细信息
基本参数（精度保证时间1年）
| 最多可连接单元个数 | 直连单元4台 |
|---|---|
| 可连接的单元 （直连单元） | U8550，U8551，U8552，U8553，U8554，U8555（U8555对应V2.00以上的主机），U8556（U8556对应V2.20以上的主机） |
| 测量通道数 | [通道数] 8ch (主机共地，非绝缘，每个通道的脉冲/逻辑输入的专有设置) [输入形态] 无电压触点，集电极开路，电压 [累积] 0?1000M脉冲，分辨率1脉冲 [转速] 0?5000/n (r/s)，分辨率1/n (r/s)，0?300000/n (r/min)，分解能 1/n (r/min)，n是每转的脉冲数，从1到1000 [逻辑输入] 在每个记录间隔记录1或0 |
| 记录间隔 | 1 ms※, 2 ms※, 5 ms※（※: 仅在使用1 ms / S单元时可以设置）, 10 ms?1 h, 22种设置, 可以为每个单元设置数据更新间隔 |
| 数据保存 | SD存储卡/U盘可�。ń鱿轍IOKI原装选件能保证正常操作） |
| LAN接口 | 符合100BASE-TX/1000BASE-T, DHCP, DNS, 功能: 通过Logger Utility软件进行数据采集/通过条件设置，通讯指令设置并记录控制，和FTP服务器/客户端, HTTP服务器, NTP客户端, NTP服务器时间同步 |
| USB接口 | 符合USB2.0×2 (U盘, 键盘, 集线器连接), ×1 (通过Logger Utility采集数据/设置条件, 通过通讯命令设置/记录控制通信, 将SD存储卡中的数据传送至PC) |
| SD卡槽 | 符合SD标准×1 (符合SD/SDHC存储卡), 保证操作: Z4001, Z4003 |
| 显示器 | 7英寸TFT彩色液晶显示屏（WVGA800×480点） |
| 功能 | 实时保存数据至SD卡/U盘，数值/波形运算，报警输出8ch，电压输出2端子（可5V/12V/24V切换） |
| 电源 | [AC适配器] Z1014 (AC100?240 V, 50/60 Hz), 95 VA Max. (含AC适配器), 28 VA Max. (仅限主机) [电池组] Z1007 (可安装2个)/连续使用时间4 h (使用2个参考值), 20 VA Max. [外部电源] DC 10?30 V, 28 VA Max. |
| 体积及重量 | 未安装单元: 272W × 145H × 43D mm, 1108 g (不含电池) 安装2个单元时: 272W × 198H × 63D mm 安装4个单元时: 272W × 252H × 63D mm |
| 附件 | 快速测量指南×1, LOGGER Application Disk (快速测量指南, 详细使用说明书, Logger Utility, Logger Utility使用说明书, 通讯命令说明书) ×1, USB连接线×1, AC适配器×1 |
适配主机
直接输入单元
输入相关
保存媒介
购买保存媒介时的注意事项：请务必使用我司选件中的保存媒介。若使用我司选件以外的保存媒介，则可能出现无法保存和读取的情况，不能保证正常操作。
电源
AC适配器为LR8450、LR8450-01的标配附件。
携带箱/支架
PC测量
Logger Utility为标配附件。※实时数据采集功能将后续版本升级时对应。
信号转换
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
编号
类别
型号
名称
备注
类型
大小
更新时间
点击
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
8423,8430-21,LR8400,8401,8402-21,LR8410-30,LR8431,LR8432-30,LR8512,LR8513,LR8514,LR8515,LR8450,LR8450-01,LR8101,LR8102
数据采集仪
可控制设备，并收集实时数据
47.06 MB
LR8400-21
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
数据采集仪
GENNECT One
提供GENNECT One的下载网址
243 MB
 |
数据采集仪LR8450/-01主机升级v2.21（2024年7月） 直连输入单元U8550～U8554 V1.20、U8555 V1.10（2022年8月） |
|
|
|
| 1. 软件 |
| 最新软件版本如下。若您还是用的老版本，请您进行升级。 |
LR8450/-01软件版本：V2.21 主机引导加载程序: Rev.4 直连输入单元软件版本：U8550～U8554 V1.20、U8555 V1.10 |
| 2.版本确认方法 |
 |

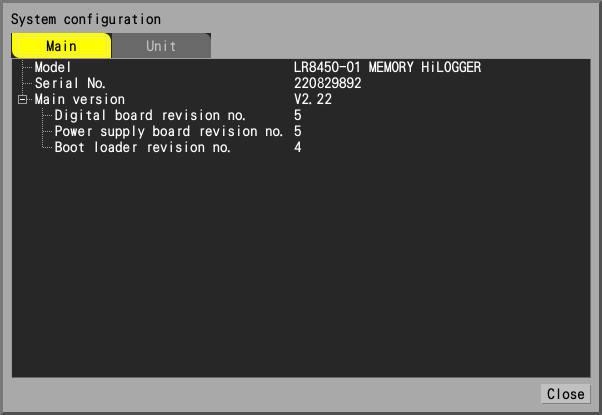

| 选择[系统]-[环境]画面右上角的[系统构成]，显示画面中会显示软件版本。 |
|
