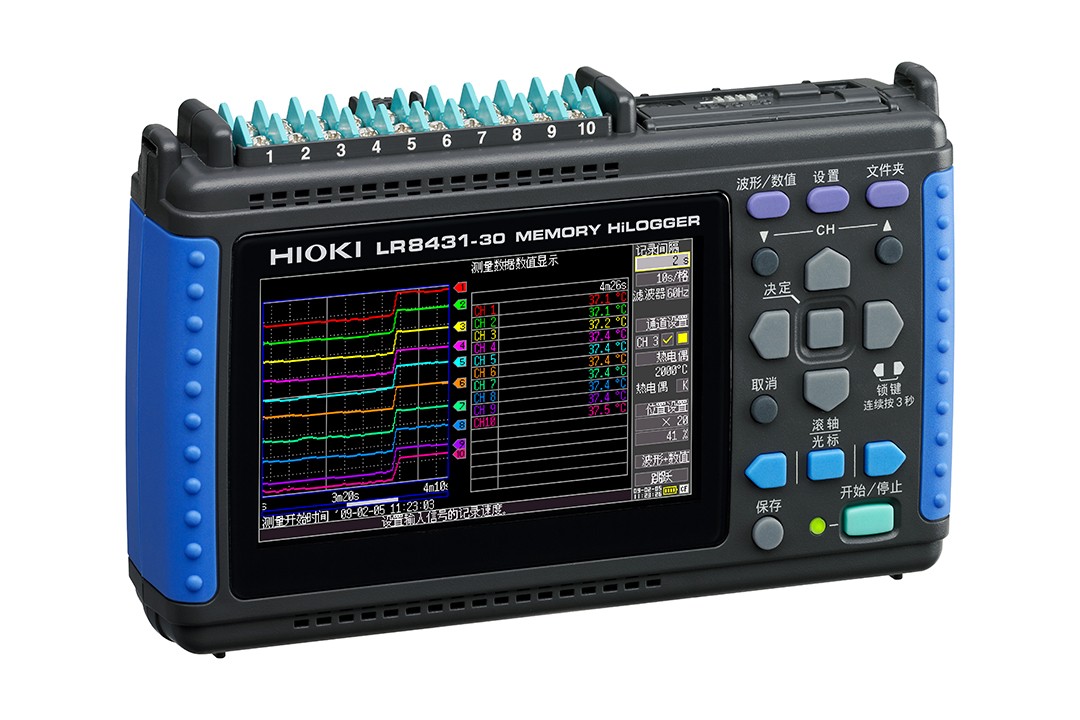

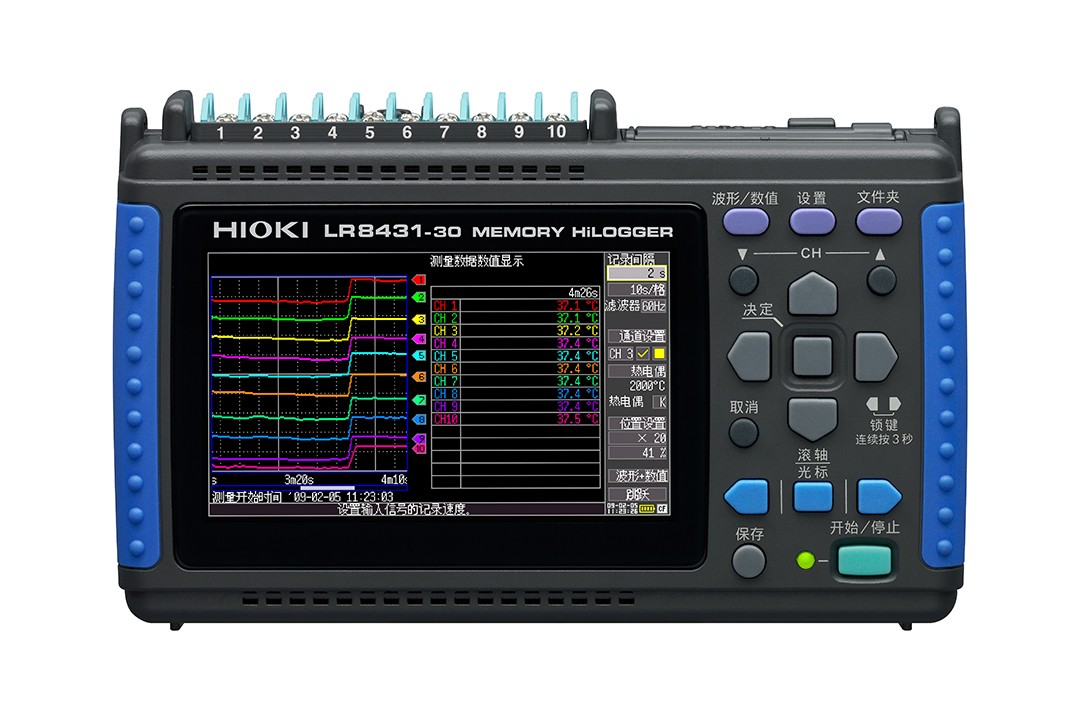

数据采集仪 LR8431-30
返回上一页U盘对应&精度提升！绝缘·10ms·10ch的小型数采
10ch绝缘输入

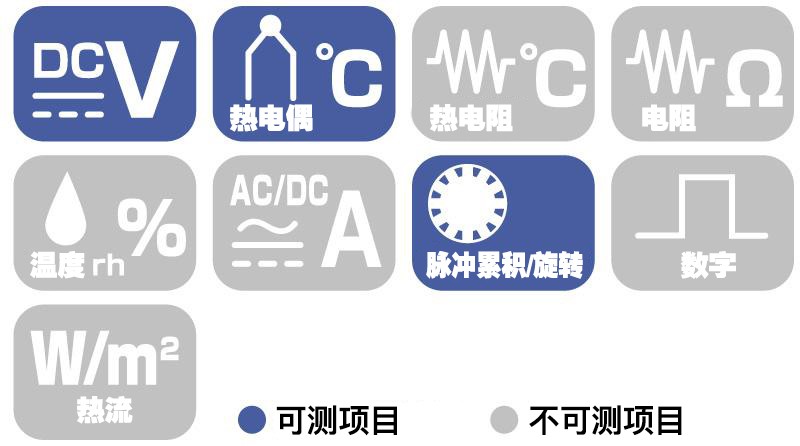

DC电压/热电偶温度/脉冲累积/转数测量
最小间隔10ms
趋势图显示
实时记录至CF卡或U盘中
提高了热电偶测量精度
USB通讯
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 主机升级
- 解决方案
- 常见问题
● 测量数据记录至U盘中，可轻松导入电脑带走！
● 进行长时间测量可选择保障性高的CF卡！
● 实时记录中可更换存储媒介
● 提高了热电偶测量的精度(例：50℃水温测量时，以往机型±3℃时为±1.5℃)
● 模拟输入10ch绝缘
● 所有通道都可实现10ms的高采样率
● 测量回路的抗干扰性能强大
● 小型轻巧、携带方便，机身带宽屏,高亮度的液晶显示器
● 可以用于无线充电评价系统TS2400
注：电池组9780为另售的选件。HIOKI不提供热电偶，请另外购买。
注：用于长时间的大量数据记录时，推荐使用HIOKI原装的CF卡。若使用非HIOKI原CF卡的话，则无法保证正常操作。
注：用于长时间的大量数据记录时，推荐使用HIOKI原装的CF卡。若使用非HIOKI原CF卡的话，则无法保证正常操作。
-
从产线到研发均能使用，适用范围广的小型数采可用于以下用途>
●用于针对EV、HV的马达、变频器的评估
通过高速/绝缘输入可以进行干扰较少的稳定测量。
●用于空调设备的效率测量和性能评估
可用于对多个出风口的输入/输出或内部零部件的温度等多点进行同时测量。
●用于电子设备内部零部件的温度测量和性能评估
通过和风速转换机组合，可以对装置内的冷却效率进行测量。 -

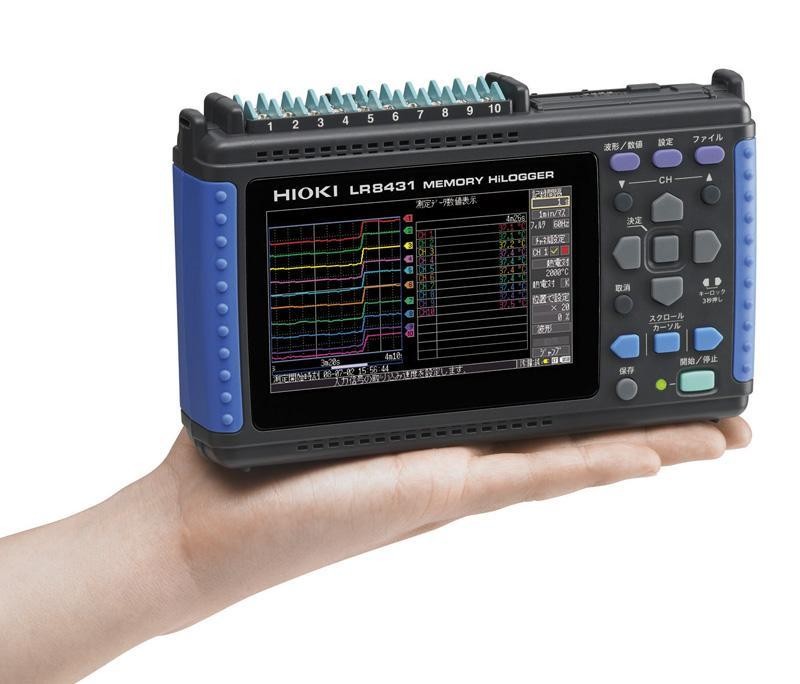

手掌大小的10ch数采手掌大小的小型轻巧尺寸，方便随身携带。
也能放心用于测量存在电位差的被测物的温度、电压。
模拟输入10ch，所有通道都绝缘。
即使同时进行热电偶和电压输入等测量，也不会有干扰或者触电的危险。
脉冲输入4ch，可以累积旋转脉冲或转速（脉冲输入共地）。
※通道之间通过半导体继电器绝缘。
若雷击浪涌等导致通道间外加了超过产品规格的电压时，可能会造成半导体继电器短路故障，因此请千万注意。 -

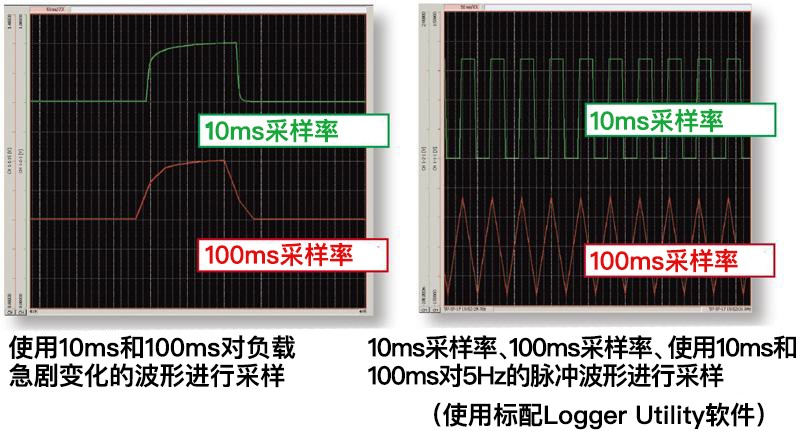

所有通道10ms高速采样的数采在EV、HV、PHV等电子化的汽车开发中，为了适应负载急剧变化的测试要求，需要多通道10ms采样率的功能。
也可以捕捉以往100ms采样率无法捕捉到的波形。 -
可使用U盘和CF卡测量数据可以记录在U盘中，保存在PC中轻松携带。
长时间测量时，能够记录在可靠度更高的CF卡中。
实时记录过程中，能够暂停测量更换存储媒介。
能够在继续测量的同时，将记录时间点为止的数据带回。
*在记录间隔设置为最快时进行新的存储媒介更换的话，请在2分钟内完成更换。
*为了进行长时间的重要数据记录，推荐使用符合工业标准的HIOKI原装CF卡。无法保证HIOKI原装CF卡之外的存储媒介的正常操作。 -

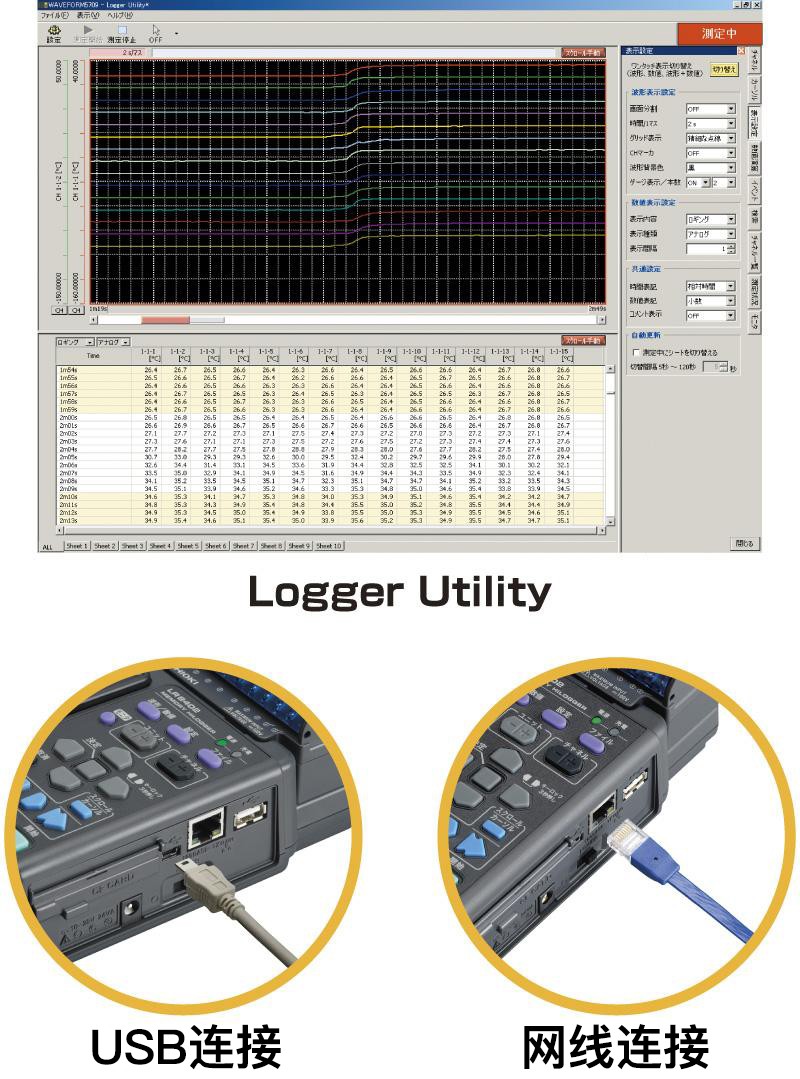

标配用于测量和分析的计算机软件标配适用于计算机测量的专用应用软件“Logger Utility”。
将数据实时记录在计算机中。
测量过程中，也能查看之前的数据。
计算机和数采通过USB或网线连接。
*USB、网线连接图中产品为LR8400-21。
基本参数
| 通道数 | 模拟10ch扫描绝缘输入(带M3压紧端子的端子板)+脉冲输入4ch(脉冲输入的通道全部和主机共地) |
|---|---|
| 测量对象 | [电压]100mV～60V，1-5V f.s.，6档量程，最高分辨率5μV [温度：热电偶] -200℃ ～2000℃ (根据所用传感器不同而不同)，1档量程(K, J, E, T, N, R, S, B)，最高分辨率0.1℃ [温度：热电阻]无此功能 [湿度]无此功能 [脉冲累积] 0～1000M count，1档量程(无电压a 接点，开路集电极为电压输入)，最高分辨率1count [转数变化] 0～5000/n (r/s) f.s. ，1档量程 (和脉冲累积相同的输入信号)，分辨率1/n (r/s) ※n为每1转的脉冲数时1～1000 |
| 最大输入电压 | DC 60V (模拟输入)，DC -5V ～ 10V (脉冲输入) |
| 对地间最大额定电压 | AC 30Vrms或DC 60V (输入通道和外壳间，各输入通道之间外加的安全电压) |
| 记录间隔 | 10ms～1小时，19种设置(每个记录间隔都是所有通道高速扫描) |
| 数字滤波器 | OFF/50Hz/60Hz(自动设置切断频率) |
| 存储容量 | 内存3.5MW，CF卡/U盘(保证HIOKI原装CF卡的操作) |
| 外部接口 | USB2.0系列迷你B×1，功能：PC控制，将CF卡内的测量数据传输至电脑(U盘内的数据不能通过USB通讯传输至电脑) CF卡/U盘的驱动间可复制 |
| 显示屏 | 4.3英寸WQVGA-TFT彩色液晶(480 × 272点) |
| 功能 | 实时保存至CF卡/U盘，数值运算等 |
| 电源 | AC 适配器Z1005 (AC100 ～ 240V，50/60Hz)，电池组9780 / 连续使用时间：约2.5h，12V电池(DC10 ～ 16V，连接线请来电咨询，配线为3m 以内) |
| 体积及重量 | 176W × 101H × 41Dmm，550g (未安装电池组9780时) |
| 附件 | 测量指南×1, CD-R (数据采集应用软件Logger Utility，使用说明书PDF版) ×1, USB连接线×1, AC适配器Z1005 ×1 |
输入相关
保存媒介
※CF卡中标配PC读卡器。※购买CF卡时的注意事项：请务必使用我司选件中的CF卡。若使用我司以外的CF卡，则无法保证进行正常的保存、读取。
电源
※Z1005为主机标配附件
其他选件
PC用
※Logger Utility为标配附件
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
编号
类别
型号
名称
备注
类型
大小
更新时间
点击
1773
单品样本
LR8431-30
数据采集仪LR8431-30（英文）
（英文）product catalog.pdf（1.66MB）(2012-08-20)
pdf
1.66 MB
2016-12-08
1772
单品样本
LR8431-30
数据采集仪LR8431-30（中文）
（中文）product catalog.pdf（3.02MB）(2016-2-17)
pdf
3.01 MB
2023-03-17
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
8423,8430-21,LR8400,8401,8402-21,LR8410-30,LR8431,LR8432-30,LR8512,LR8513,LR8514,LR8515,LR8450,LR8450-01,LR8101,LR8102
数据采集仪
可控制设备，并收集实时数据
47.06 MB
LR8400-21
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
数据采集仪
GENNECT One
提供GENNECT One的下载网址
243 MB
| 数据记录仪LR8431-30V1.11（2015年8月） |
 |
| 版本升级应由资格技术员来执行。 与LR8431-30系列的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI代理店寻求协助。 |
|
|
|
| 1.LR8431-30软件 | |
| 最新软件版本如下。若您还是用的老版本，请您进行升级。 | |
| 硬件版本: V1.11 | |
| 2.请确认版本号 | |
| 在您仪器的SYSTEM选项中确认版本号。版本号显示在屏幕的右上角。 | |
 | |
数据记录仪LR8431-30V1.11（2015年8月）
版本升级应由资格技术员来执行。
与LR8431-30系列的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
与LR8431-30系列的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
? 请确认上面内容后，进行下载。 版本升级的方法请下载「版本升级方法」后,按说明进行。
? 「版本升级方法」中,记载下载之前的主机应做的准备内容和下载顺序。
? 升级过程中,绝对不可切断主机电源。
? 同时也不可抽去PC卡。若切断电源会使主机发生故障,无法正常操作。这种情况需要修理才可恢复。
