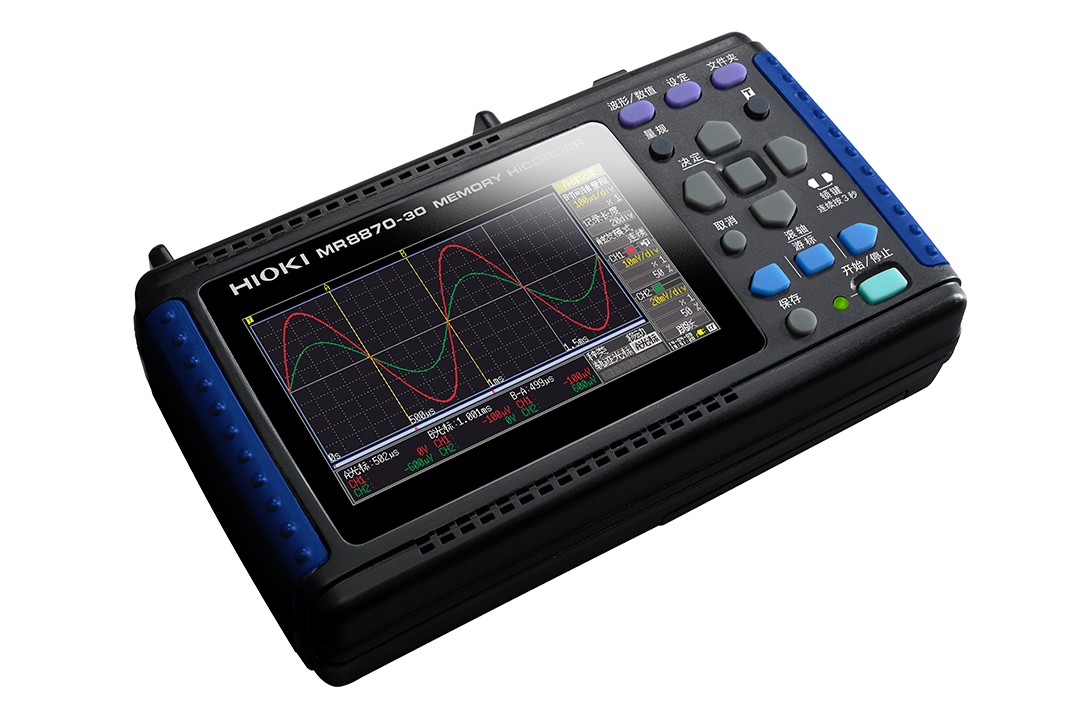

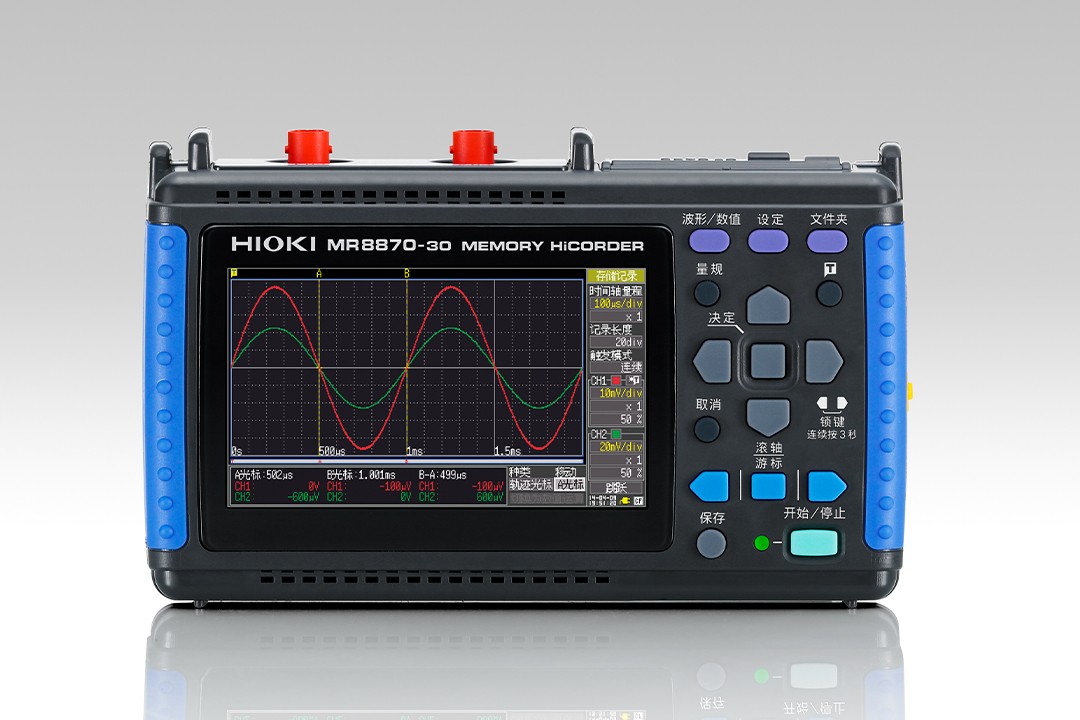

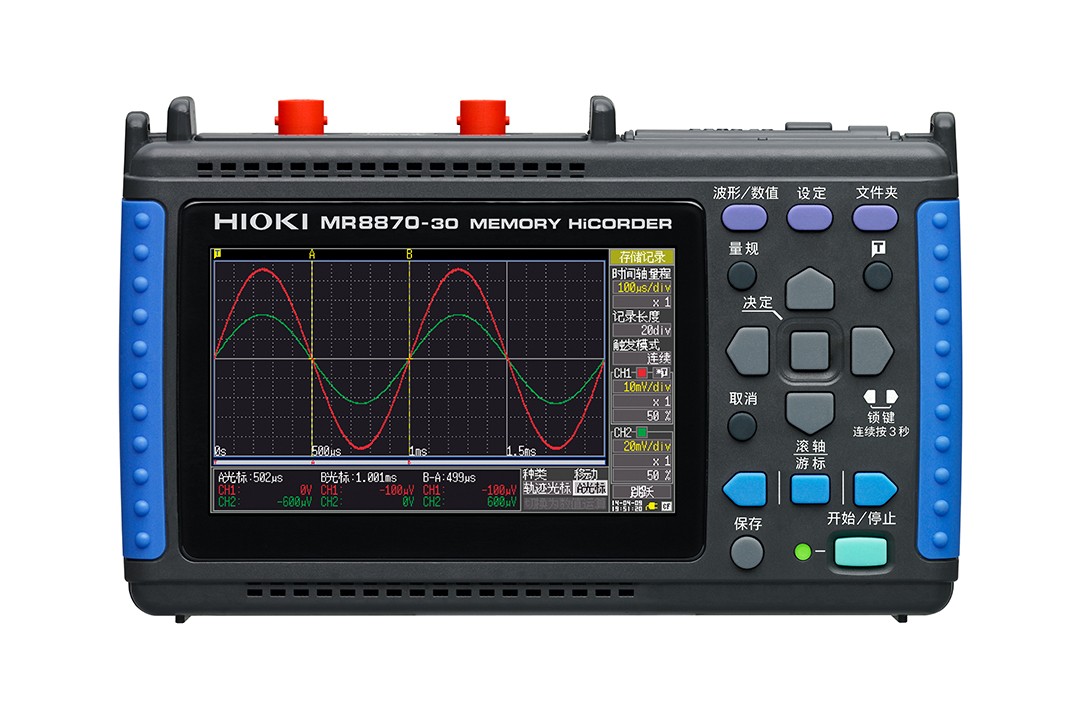

存储记录仪 MR8870-30
返回上一页和示波器一样，1台即可观测波形和记录真有效值的变化！
2种模式：瞬间波形模式和真有效值的记录模式
最大2通道+4个逻辑通道
1 MS/s
内存 2 MW (1 ch)
12bits A/D 分辩率
电池或AC适配器操作
CF卡
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 主机升级
- 解决方案
- 常见问题
● 除了瞬间波形模式，还新增加了真有效值变化的记录模式
● 可实时保存至CF卡中
● 通过2台同步+附件PC应用软件可作为4ch仪器来使用
● 紧凑机身，轻松携带，直观显示，方便操作
● 超小型却绝不1M采样率的高性能
● 外形小巧，宽屏QVGA-TFT液晶
基本参数
| 通道数 | 2个模拟通道＋4个逻辑通道 （模拟通道和主体之间是绝缘的，逻辑GND和主体之间是共通的） |
|---|---|
| 测量量程 （10div满量程) | 10mV～50V/div，12量程，分辨率：量程的1/100 |
| 最大额定电压 | DC 400V，对地：AC/DC 300V测试等级II |
| 频率特征 | DC～50kHz (-3dB) |
| 时间轴 （MEM时） | 100μs～5min/div，20档量程，时间轴的分辨率100point/div，时间轴扩大：×2～×10的3段，压缩：1/2～1/1,000的9段 |
| 记录间隔 （真有效值时） | 1ms~1min，16档设置，采样周期：200μs固定（交流电压/电流是1000真有效值数据/s），包络线模式经常ON※仅记录每个记录间隔的最大值和最小值 |
| 测量功能 | MEM记录（高速记录），真有效值记录（50/60Hz/DC专用） |
| 内存容量 | 12位×2MW/ch |
| 保存媒体 | CF卡TYPEⅠ卡槽×1，最大到2GB |
| 显示屏 | 4.3英寸WQVGA-TFT彩色液晶（480×272点） |
| 显示语言设置 | 中文、日文、英文 |
| 外部接口 | USB：标准USB2.0，系列迷你B接口×1 功能：和计算机连接后将CF卡内的文件传输至计算机内，不能用计算机控制 |
| 记录输出 | 没有打印功能 |
| 电源 | AC适配器Z1005：AC100V～240V(50/60Hz)，30VA（使用AC适配器，通过主机给9780充电时） |
| 体积及重量 | 176W×101H×41Dmm，600g (含电池组） |
| 附件 | 使用说明书×1，测量指南×1，测量指南真有效值篇×1，AC适配器Z1005×1，吊带×1，USB连接线×1，CD-R（8870-21专用软件处理）×1，保护膜9809×1 |
存储媒介
※CF卡中标配PC读卡器。※购买CF卡时的注意事项：请务必使用我司选件中的CF卡。若使用我司意外的CF卡，则无法保证进行正常的保存、读取。
输入线A
※输入电压根据测量仪器的最大输入电压而定。
输入线B
※输入电压根据测量仪器的最大输入电压而定。
输入线D
※对地电压参考我司产品参数范围。※另外需要供电电源。
特注输入线
用于P9000，关于特注品请另询。（1）USB总线电源线（2）USB（A）-迷你B连接线（3）3分支连接线
输入线E
※对地电压参考我司产品参数范围。※另外需要供电电源。
非接触电压测量
逻辑测量
※仅能连接小型端口型。※小型端口型的9327、9320-01、9321-01、MR9321-01不需要9323。
最大200A（高精度）
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
最大1000A（高精度）
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
PL23(10pin）-ME15W（12pin）转换
传感器用电源
※使用电流单元8971时不需要。※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
高精度电流传感器和存储记录仪连接时的注意事项
■和MR8880-21/MR8875-30/MR8870-30连接·高精度电流传感器 (ME15W)＋CT9555＋BNC连接线 →MR8870-30?高精度电流传感器(PL23)＋CT9900＋CT9555＋BNC连接线 →MR8870-30
100A～2000A（中速）
使用这类电流传感器时另外需要CT7290等。
500A～5000A
※用于50/60Hz工频电源线
泄漏电流
※用于50/60Hz工频电源线
电源
※Z1005为主机标配
其他选件
※9809为主机标配
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
 |
| 存储记录仪 MR8870-30，8870-21 升级 v2.05 (2017年12月 ) |
|
| 版本升级应由资格技术员来执行。 与MR8870-30，8870-21的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。 |
|
|
|
| 升级前: |
|
| 通过初始启动画面显示的版本号，确认当前MR8870-30，8870-21的固件。 |
|
|
如MR8870-30，8870-21 版本为 Ver 2.05，则无需升级仪器。 |
|
存储记录仪 MR8870-30，8870-21升级 v2.05(2017年12月)
版本升级应由资格技术员来执行。
与8870-21的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
与8870-21的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
? 请确认上面内容后，进行下载。 版本升级的方法请下载「版本升级方法」后,按说明进行。
? 「版本升级方法」中,记载下载之前的主机应做的准备内容和下载顺序。
? 升级过程中,绝对不可切断主机电源。
? 同时也不可抽去PC卡。若切断电源会使主机发生故障,无法正常操作。这种情况需要修理才可恢复。
MR8870-30,8870-21版本升级履历
| 更新时间 | 软件版本 | 升级版本内容 |
2017-12 | 主机软件V2.05 | 修正以下问题 *修正了设置有效值纪录模式的交流电压/直流电压时，移动至测量设置画面后，零位会被初始化的问题 |
| 2016-4 | 主机软件 V2.04 | 修正以下问题 * 修正了有效值记录模式下，ch2、倍率×5、不满零位-500%时会死机的问题 ※本问题不适用8870-21。 追加以下功能 * 追加了有效值记录模式的设置向导中使用钳表的电流测量。* 追加了缩放的名称的选择种类。 |
| 2014-12 | 主机软件 V2.02 | 修正以下问题 * 修正了在真有效值记录模式的交流电压/交流电流的测量条件下测量的话，则测量中的波形画面所显示的监视值不变化的问题 ※本问题不适用8870-21。 |
| 2014-11 | 主机软件 V2.01 | 追加以下功能 * 追加了选择型号的缩放种类（P9000）（仅MR8870-30） * 追加了测量模式切换时的设置保存项目 |
| 2014-4 | 主机软件 V2.00 | 追加以下功能 ※用8870-21读取MR8870-30保存的文件时请将8870-21升级至V2.00。 * 追加了换算的品名、输出比率的选择种类（仅MR8870-30） * 追加了有效值记录模式 * 追加了实时保存功能 * 追加了删除保存功能 |
| 2009-8 | 主机软件 V1.08 | 追加以下功能 * 增加了将保存在主机内存中的设置数据一并保存/读取至CF卡中的功能。 |
| 2009-2 | 主机软件 V1.07 | 修正不良内容 * 修正了若强制结束的话，TRIG.OUT输出无法清除的问题(若不是强制结束则没有问题） |
| 2008-9 | 主机软件 V1.06 | 修正不良内容 * 修正了点击扩展名为4个字符以上的文件会无反应的问题 |
