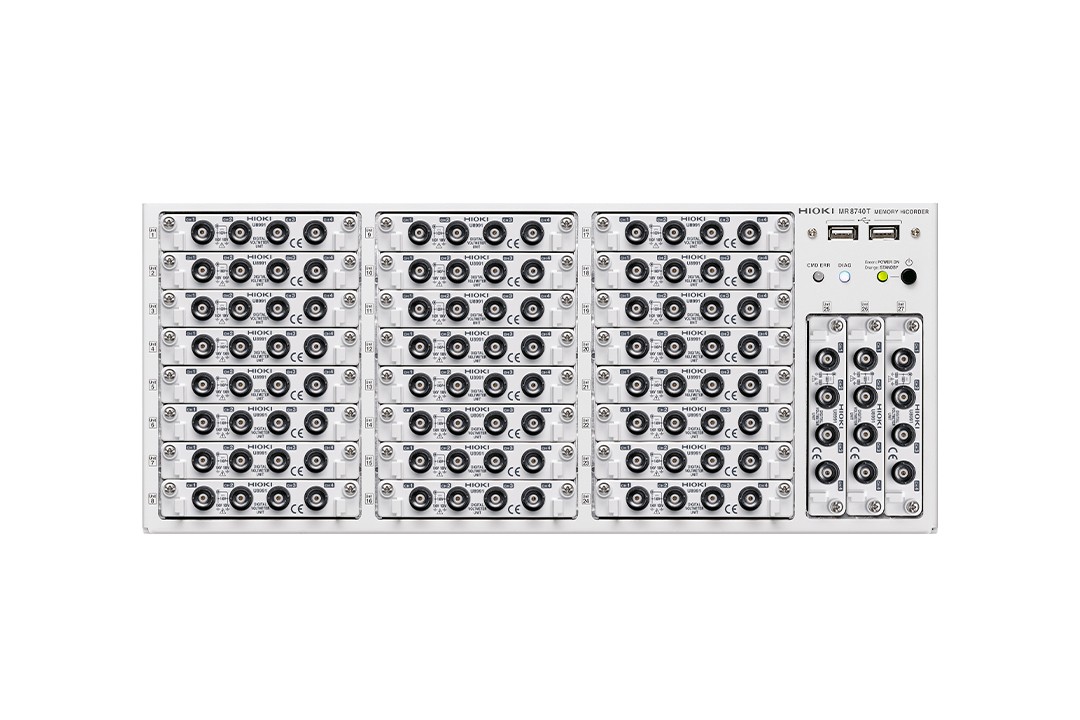

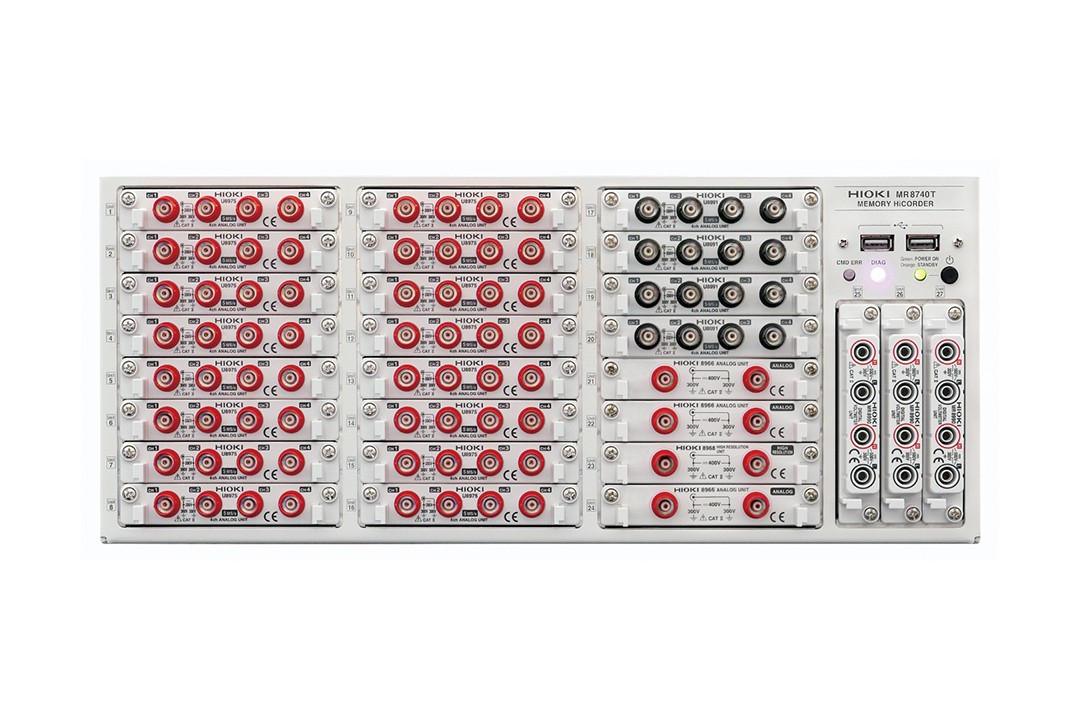

● 适用于ECU等高性能电路板的多点检测
● 模拟108ch~模拟96ch+逻辑48ch输入
● 媒介保存所需时间最短是原来的1/100
● 20MS/s所有通道同时采样
● 模拟所有通道绝缘输入，实现安全测量
● 支持4K监视器，无需重叠即可显示多通道波形
● 1单元可4ch输入（4ch模拟单元U8975、4chDVM单元U8991）
● 可以产生恒压、恒流、模拟电阻（VIR发生单元U8794）
主机需要搭配专用选件中的输入单元。请另外购买输入线等各种选件。
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 输入单元数 | 最大27个插槽 |
|---|---|
| 通道数 | 模拟最大108ch (使用U8975时), 或模拟96ch + 逻辑48ch (使用U8975+8973时) 模拟最大54ch (使用8966时), 或模拟48ch+逻辑48ch (使用8966+8973时) ※8973逻辑单元的插槽限制为25～27限定, 最多3个单元 ※模拟单元的通道间和主机之间都绝缘，逻辑单元的通道之间都和主机共地 |
| 测量量程 | 100mV?400V, 12档量程, 分辨率: 量程的1/2000 (使用8966时) 4V?200Ｖ, 6档量程, 分辨率: 量程的1/32000 (使用U8975时) 100mV?1000V, 5档量程, 分辨率: 量程的1/1000000 (使用MR8990时) 1V, 10V, 100V, 3档量程, 分辨率: 量程的1/1000000 (使用U8991时) |
| 最大输入电压 | DC 400V (使用8966时, 外加在输入端口间也不会损坏的上限电压) |
| 对地间最大额定电压 | AC, DC 300V (输入和主机之间绝缘，外加在输入通道?外壳之间、各输入通道之间也不会损坏的上限电压) |
| 频率特性 | 使用8966时: DC?5MHz (-3dB) |
| 最高采样速度 | 20MS/s 所有通道同时, 外部采样率10MS/s |
| 测量功能 | 存储记录 |
| 内存容量 | 1GW 16MW/ch (使用8966时), 8MW/ch (使用U8975或MR8990时), 4MW/ch (使用U8991时) |
| 内置存储设备 | SSD 480GB |
| 外部存储设备 | USB存储×8 |
| 监视器输出 | VGA, HDMI, DisplayPort 推荐分辨率 1920×1080 dot以上 |
| 外部接口 | [LAN] 1000BASE-T、100BASE-TX, 10BASE-TX (2port) [USB] USB3.0 ×4, USB2.0 ×4 |
| 电源 | AC100?240 V, 50/60 Hz (400 VA max.) |
| 体积及重量 | 426W × 177H × 505D mm, 14.0 kg (仅限主机) |
| 附件 | 电源线×1, 快速测量指南×1, 使用上的注意事项×1, 应用软件光盘(CD-R) ×1, 使用说明书 详细篇(CD-R) ×1, 空白面板（仅限空白插槽）, 机架安装支架 |
存储媒介
输出线
各种输入单元
各种输出单元
SCI监视器4.0
与MR8740T单元尺寸相同的CAN监视器，LIN监视器，SENT监视器由日本System·Eight Corporation销售。 HSCI-4.0-CAN FD HSCI-4.0-SENT HSCI-4.0-LIN 通过将其安装在MR8740T的主体中，可以为显示器供电。使用MR8740T和我们的软件无法记录和分析数据。 有关详细信息，请联系Japan System·Eight Corporation。 http://nse-inc.co.jp/
输入线A
※输入电压根据连接的输入单元的电压而定。
输入线B
※输入电压根据连接的输入单元的电压而定。
输入线C
※对地电压根据连接的输入单元的电压而定。
输入线D
※对地电压参考我司产品参数范围。※另外需要供电电源。
特注线用于P9000 关于特注品请另询。
（1）USB总线电源线（2）USB（A）-迷你B连接线（3）3分支连接线
输入线E
※对地电压参考我司产品参数范围。※另外需要供电电源。
输入线F
※用于香蕉头端口，输入电压根据连接的输入单元的电压而定。
输入线G
※用于MR8990 ※输入电压根据连接的输入单元的电压而定。
非接触电压测量
用于其他输入
最大200A（高精度）
※ME15W（12pin）端子型
最大1000A（高精度）
※ME15W（12pin）端子型
PL23（10pin）-ME15W（12pin）转换
传感器用电源
※使用高精度电流传感器时领先需要电源CT955x。 ※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。 ※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
电流传感器用输入单元
※在电流单元上使用ME15W（12pin）端子的（-05型）传感器，需要转换线CT9901 ※在8971上使用PL23（10pin）端口的传感器时，不要CT955x，但是另外需要转换线9318（8971标配9318）。
ME15W（12pin）-PL23（10pin）转换
连接高精度电流传感器时的注意事项
10mA级别~500A（高速）
连接电流传感器、电流探头时的注意事项
※根据组合的不同，可能出现不能同时连接的情况。 ※在存储记录仪主机中最多使用4个电流单元8971，并且可以使用的电流传感器在连接探头电源单元Z5021的数量的情况下最多8个。 ※将电流传感器连接到电压输入模拟单元系统时没有限制。
泄漏电流
※用于50/60Hz的工频电源线
逻辑测量
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
 |
| 存储记录仪MR8740T主机升级 V3.04(2025年2月) |
|
| 版本升级应有资格技术员来执行。 与MR8740T的功能和操作类似，如对进程有任何不明之处，请联系当地的HIOKI分支机构寻求协助。 |
|
|
|
| 1．MR8740T（MR8740-50）的软件 |
|
| 软件最新版本如下。若您仍旧使用的旧版本，请进行版本升级。 |
| ? 系统版本：V3.04 |
| 2. 版本确认方法 |
|
在[系统构成一览]的画面中间上面部分显示软件的版本号。
|
 |
|
|
| 如MR8740T版本为 V3.04，则无需升级仪器。 |
|
|
存储记录仪MR8740T升级 V3.04（2025年2月）
版本升级应由资格技术员来执行。
如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
? 版本升级需要使用U盘。
? 请确认上面内容后，进行下载。
? 版本升级的方法请下载「版本升级方法」后,按说明进行。
? 升级过程中,绝对不可切断主机电源。同时也不可抽去PC卡。若切断电源会使主机发生故障,无法正常操作。这种情况需要修理才可恢复。
