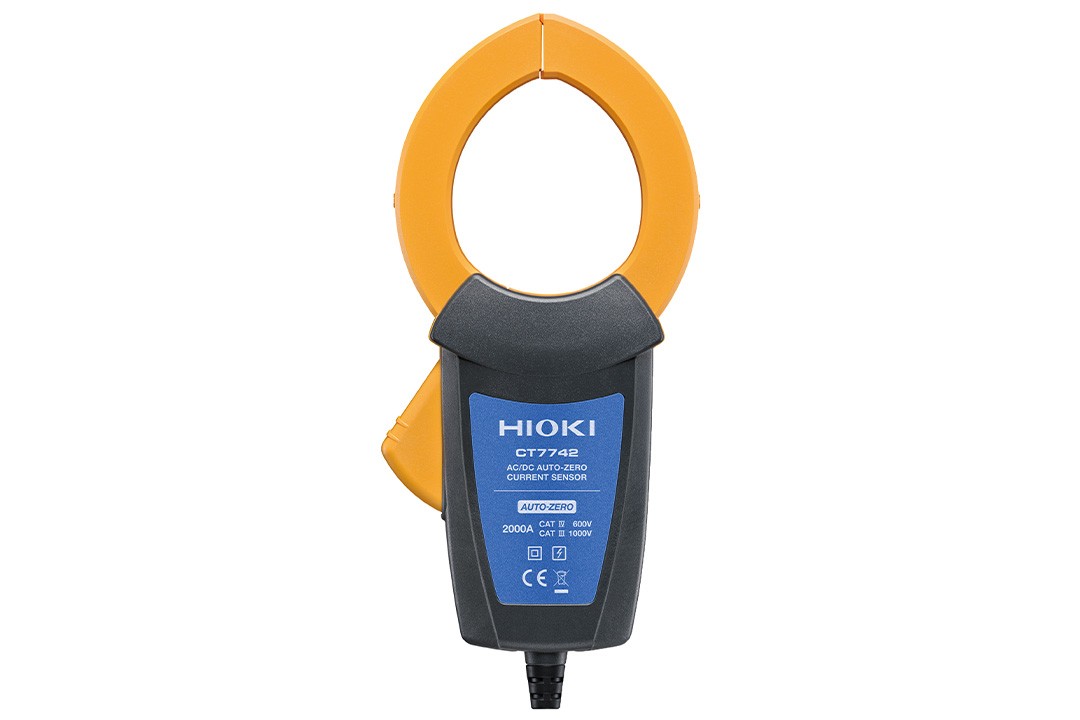

AC/DC自动调零电流传感器 CT7742
返回上一页直流电压输入2000A的电流传感器
带宽DC~5kHz (-3dB)
额定输入电流AC/DC 2000A
输出电压0.1mV/A
钳口直径：55mm
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 解决方案
● 用于无温度变化的场所的短时间测量
● 通过显示器单元在现场确认测量值
● 根据用途可向存储记录仪、数据采集仪进行4种输出（与显示器单元一起使用） 波形输出、有效值输出、峰值输出、频率输出
※AC/DC电流传感器CT7700系列仅有单机是无法使用的。请在连接至存储记录仪/数据采集仪等时与显示器单元CM7290配套使用。
基本参数（精度保证期3年，调整后精度保证期3年）
| 额定测量电流 | AC/DC 2000 A |
|---|---|
| 最大输入电流 | 2000 A (有频率降额) |
| 最大峰值 | 2840 A peak |
| 频率带宽 | DC~5 kHz (-3dB) |
| 相位代表精度 | ±2.3 deg. (DC < f ≤ 66 Hz) |
| 输出率 | 0.1 mV/A |
| 对地最大额定电压 | AC/DC 600 V (CAT IV) AC/DC 1000 V (CAT III) |
| 可测量导体直径 | φ 55 mm以下 |
| 输出连接器 | HIOKI PL14 |
| 使用温度范围 | -25℃?65℃ |
| 防尘防水性* | 钳口 , 障壁 ：IP50 / 手持部分 ：IP54 ( 仅限测量绝缘导体时，不要在潮湿的状态下进行测量 ) |
| 体积及重量 | 64W × 195H × 34D mm, 510 g, 线长2.5 m |
| 附件 | 无 |
*具有防水性使得测量能够进行，在本机湿润的状态下测量带电部的话，触电的危险性会提高
