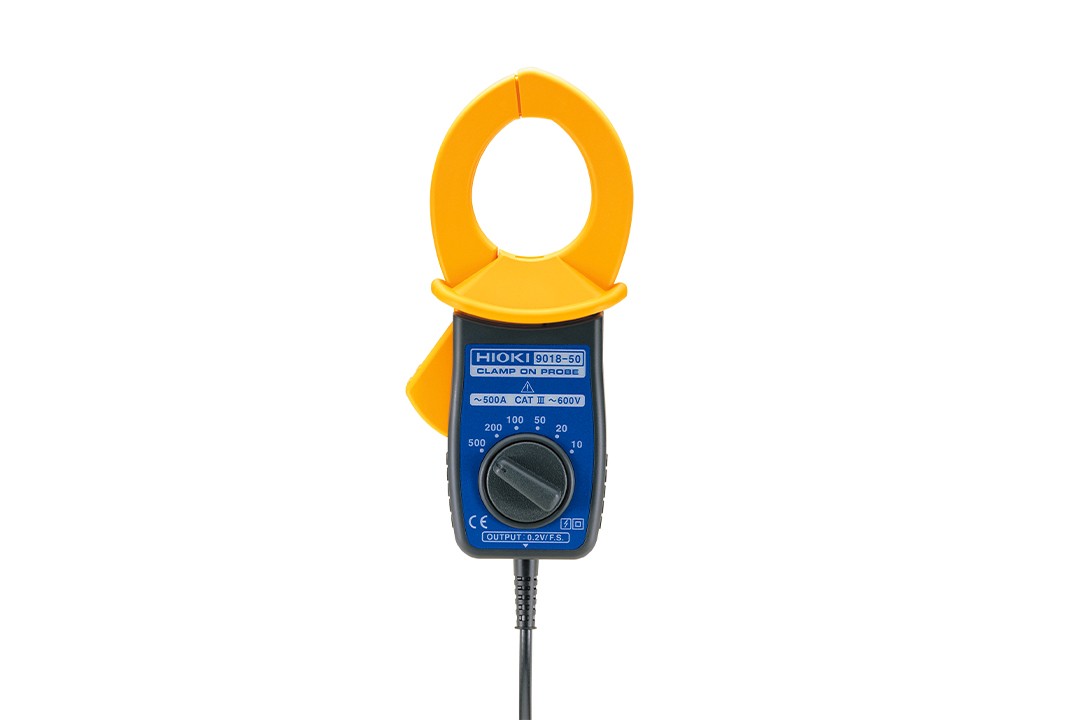

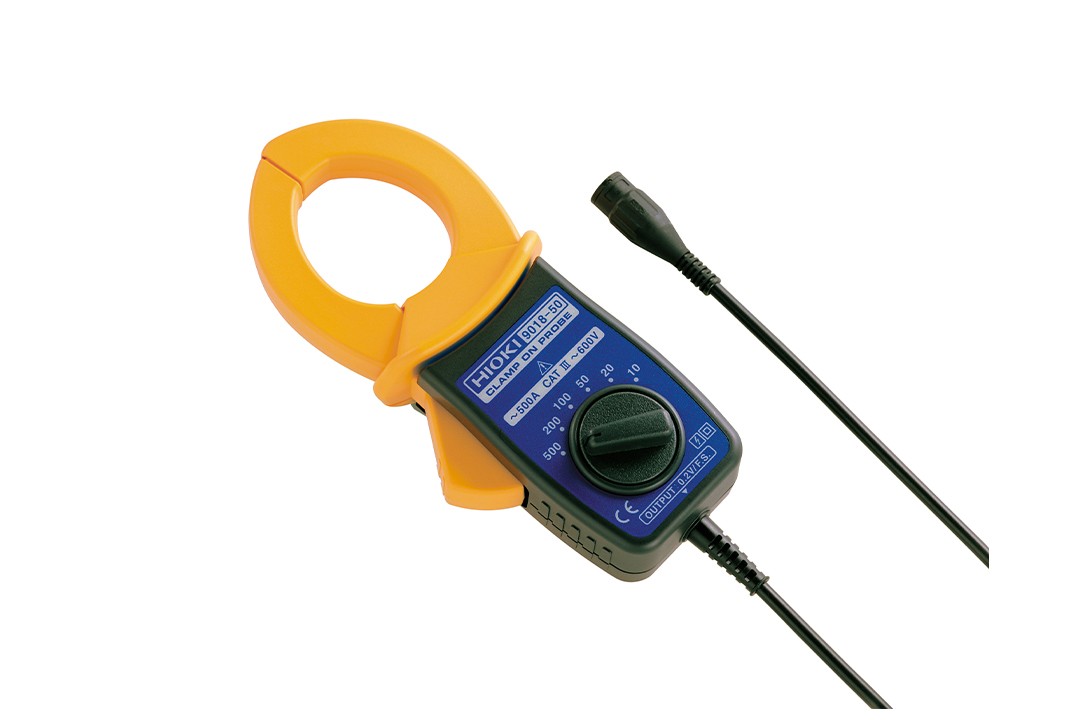

● 10 A～ 500 A 满量程, 6 档可选
● 将初级用作记录仪的输入传感器
● 次级输出提供AC电压波形并可与大于1MΩ的输入阻抗连接
● 变换转换器9704连接香蕉接口
基本参数
| 额定电流 | 10 A ～500 A , 6 档量程 |
|---|---|
| 精度 | ±1.5 % rdg. ±0.1 % f.s.(45～66 Hz) |
| 频率带宽 | 40 ～ 3 kHz 时，加上精度，振幅±1 %rdg. 相位：±2.5 ° |
| 输出电压率 | AC 0.2 V f.s.※ f.s.是指设置量程值，本仪器的输出为AC生波形的电压。 请连接输入阻抗为1 MΩ以上的机器。 |
| 最大输入电流 | 150 Arms 连续 (10/20/50 A 量程) 400 Arms 连续 (100/200 A 量程) 650 Arms 连续 (500 A 量程) ※ 40 ～100 Hz: 100 %, 100 ～1 kHz: 50 % 的延迟以内 |
| 对地间最大额定电压 | AC 600 V rms (50/60Hz，测量等级III) |
| 钳口直径 | 直径46 mm |
| 体积及重量 | 78 mmW x 188 mmH x 35 mmD, 420 g , 线长: 3 m |
| 附件 | 使用说明书 ×1 |
