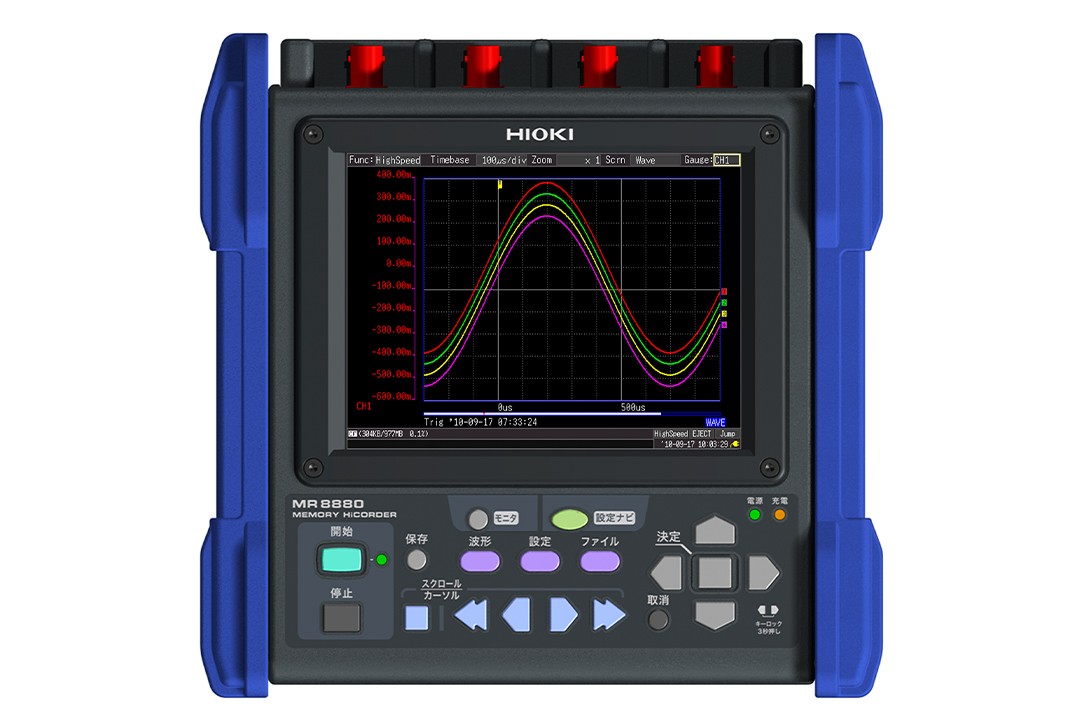

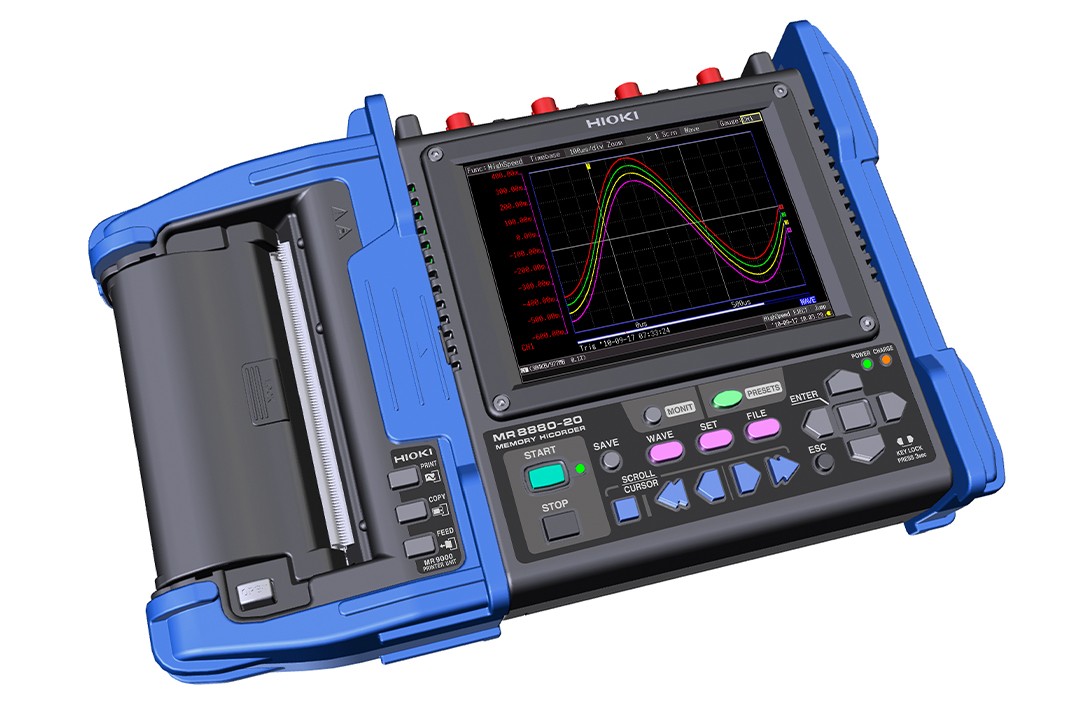

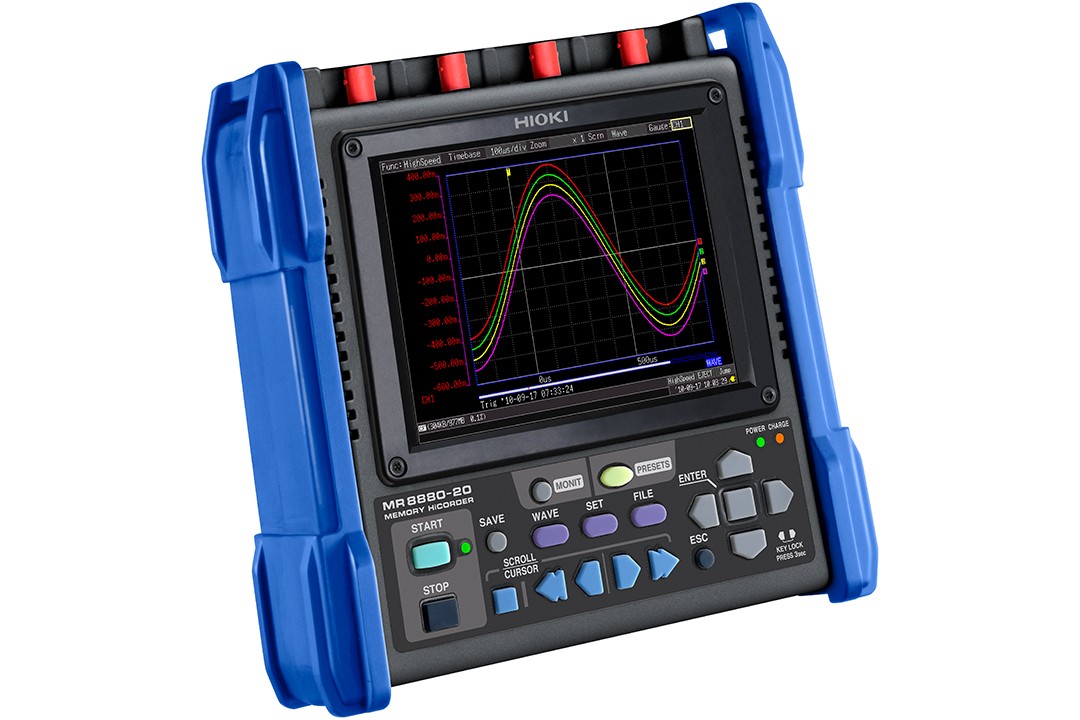

存储记录仪MR8880-21
返回上一页轻巧、操作简单，可测量高压信号和微小信号的记录仪
最大4通道+8个逻辑通道
1 MS/s
内存 1MW (1 ch)
14bits A/D 分辩率
电池或AC适配器操作
USB、CF卡
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 主机升级
- 解决方案
- 常见问题
● CATⅢ 600V的绝缘性能，可测量480V电线
● 4通道绝缘输入（可同时记录三相电源线+1ch）
● 适用于严峻的环境，使用温度范围：-10℃～50℃
● 防摔抗震（标配保护壳）
● 设置向导功能，可轻松设置
※主机不含输入线和电池组。打印单元也需要另配。请根据需求进行购买。
-
存储记录仪的使用方法：测量电流波形使用触发功能可以准确记录接通电源时马达的启动电流，并能通过设置预触发把握触发前后的现象。将光标对准电流波形的峰值，即可显示电流值。
-
存储记录仪的使用方法：记录PLC的时序。使用逻辑探头，可以同时测量最多逻辑8通道和模拟波形4通道，并用于分析控制信号的时序。通过设置逻辑的AND/OR，开始指定的理论电平触发，设置预触发后能够把握触发前后的现象。
-
存储记录仪的使用方法：记录停电时的电压下降可以将无法预知何时发生的工频电源的电压下降设置为波峰值的电压电平来进行触发。可以自动保存至打印机或PC卡中，并将数据带回后显示在计算机中。
基本参数
| 通道数 | 模拟4ch+逻辑标配8ch ※模拟输入通道间和主机间绝缘，所有逻辑输出通道和主机共地 |
|---|---|
| 测量量程 （10div满刻度） | 各个通道可选瞬间值、有效值，10mV～100V/div, 13档量程，分辨率：量程的1/640，有效值：DC， 30Hz～10kHz，波峰因数2 |
| 最大额定电压 | 端口间：AC、DC 600V，对地间：AC、DC 600V测试等级Ⅲ，AC、DC 300V测试等级Ⅳ |
| 频率特性 | DC~100kHz（±3dB） |
| 时间轴（高速时） | 100μs ～100ms/div，10档量程，采样周期：量程的1/100 |
| 记录间隔（实时时） | 100μs ～1min，19个设置（所有通道同时采样） |
| 测量功能 | 高速（高速记录）、实时（实时记录） |
| 存储容量 | 14bit×1MW/ch（1Word=2byte） |
| 外部存储 | CF卡槽× 1,，USB 2.0接口× 1，（最大2GB） |
| 记录纸 | （打印单元MR9000为选件）：112mm ×18m，卷轴型热敏记录纸，记录湿度：10mm/s（使用碱性干电池时不可打�。� |
| 显示屏 | 5.7英寸VGA-TFT彩色液晶（640×480点） |
| 显示语言 | 中文、日语、英语 |
| 通讯接口 | USB2.0迷你B×1，CF/USB内存的文件传输至计算机中，用计算机控制 |
| 电源 | AC适配器Z1002：AC100~240V（50/60Hz），45VA (含AC适配器，实时保存时)、107 VA (含交流适配器，实时保存，使用打印机时) 电池组Z1000：※同时使用AC适配器时优先适配器，AC适配器可充电3h/连续使用3h（背光打开时）5号碱性干电池：（LR6）×8/连续使用时间40分钟（背光打开时，不可使用打印机） DC电源输入：DC10~28V |
| 体积和质量 | 205W × 199H × 67Dmm, 1.76kg（含电池组） 装有打印机时：303W × 199H × 67Dmm, 2.26kg（含电池组） |
| 附件 | 使用说明书×1、AC适配器Z1002×1、碱性干电池盒×1、吊带×1，USB线×1，应用光盘（波形查看Wv/通讯指令表）×1 |
最大200A（高精度）
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
打印相关
存储媒介
※购买SD卡时的注意事项：请务必使用我司选件中的SD卡。若使用我司意外的SD卡，则无法保证进行正常的保存、读取。
输入线A
※输入电压根据测量仪器的最大输入电压而定。
输入线B
※输入电压根据测量仪器的最大输入电压而定。
输入线D
※对地电压参考我司产品参数范围。※另外需要供电电源。
特注输入线
用于P9000，关于特注品请另询。 （1）USB总线电源线 （2）USB（A）-迷你B连接线 （3）3分支连接线
输入线E
※对地电压参考我司产品参数范围。※另外需要供电电源。
非接触电压测量
逻辑测量
※仅能连接小型端口型。※小型端口型的9327、9320-01、9321-01、MR9321-01不需要9323。
最大1000A（高精度）
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
传感器用电源
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。
100A～2000A（中速）
使用这类电流传感器时另外需要CT7290等。
500A～5000A
※用于50/60Hz工频电源线
泄漏电流
※用于50/60Hz工频电源线
PC相关
电源
※Z1002为主机标配附件
其他选件
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
 |
| 存储记录仪MR8880-21升级 |
|
| 版本升级应有资格技术员来执行。 与MR8880-21的功能和操作类似，如对进程有任何不明之处，请联系当地的HIOKI分支机构寻求协助。 |
|
|
|
| 1.MR8880-21软件 |
|
| 软件最新版本如下。如您仍使用的旧版本，请进行版本升级。 |
| ·主机版本：V1.11 |
| 2.升级前: |
|
| 通过初始启动画面显示的版本号，确认当前MR8880-21的固件。 |
|
 |
|
| 如MR8880-21版本为 Ver1.11，则无需升级仪器。 进行版本升级，需要使用U盘或HIOKI正版PC卡。 |
|
存储记录仪 MR8880-21升级 v1.11 (2021年5月)
版本升级应由资格技术员来执行。
如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
? 请确认上面内容后，进行下载。 版本升级的方法请下载「版本升级方法」后,按说明进行。
? 「版本升级方法」中,记载下载之前的主机应做的准备内容和下载顺序。
? 另外,使用的主机软件版本是本体v1.03以上的客户,可以升级3种软件（主机软件、主机FPGA、主机Windows CE Kernel）的综合版本。
? 升级过程中,绝对不可切断主机电源。
? 同时也不可抽去PC卡。若切断电源会使主机发生故障,无法正常操作。这种情况需要修理才可恢复。
