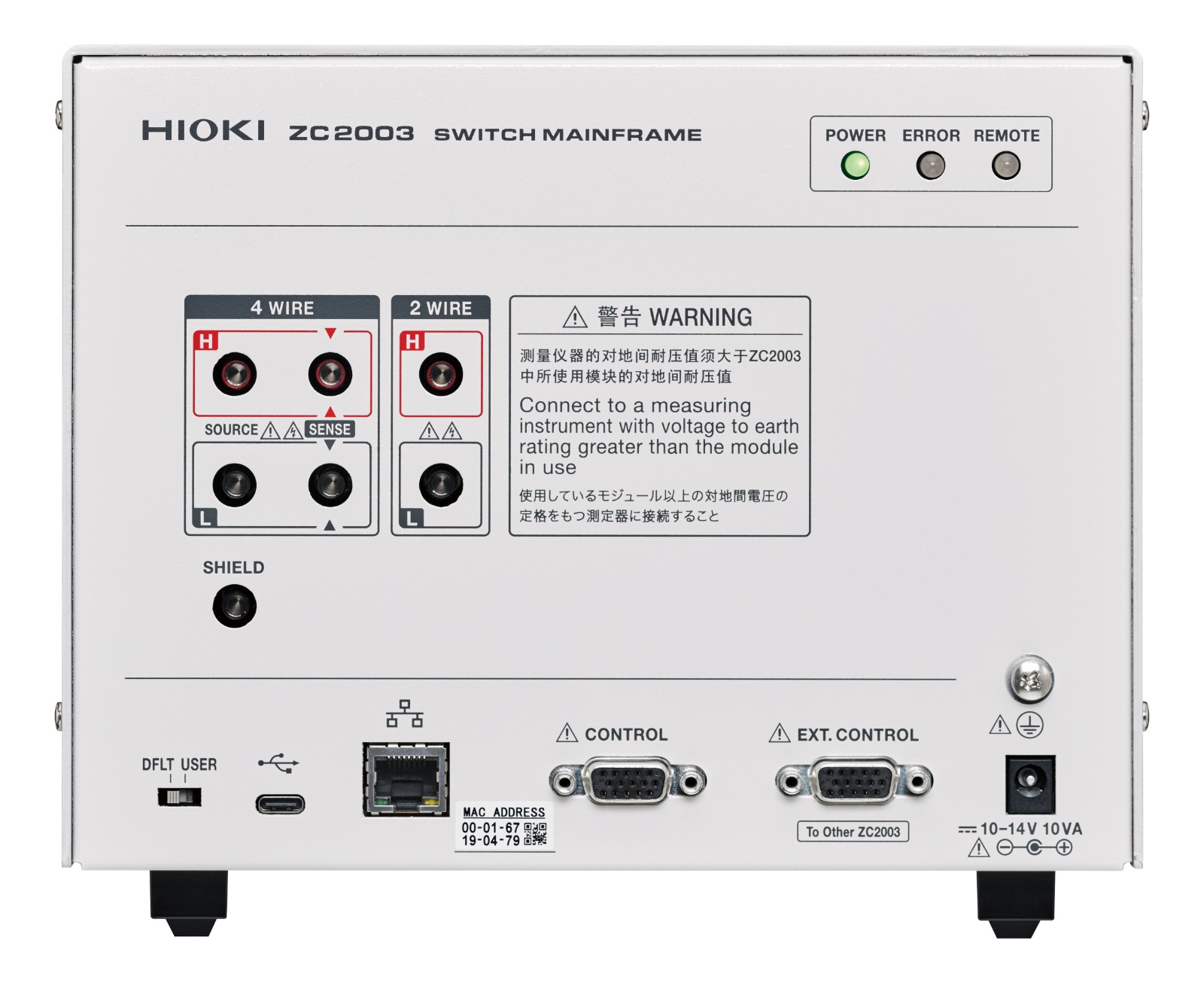

适用于多电芯测量，保证组合精度

2台测试仪器可以同时组合使用；体积是以往型号的一半宽度。

询价预约

概要
规格
选件
相关下载

● 针对多电芯出货检查的高效方案

● 考虑到阻抗测量的电路设计减少通道之间的误差

● 采用半导体开关，提供高速切换和免维护

● 极小的组合影响量，保障准确的测试结果

● 各通道内置短路保护保险丝

相邻通道功能

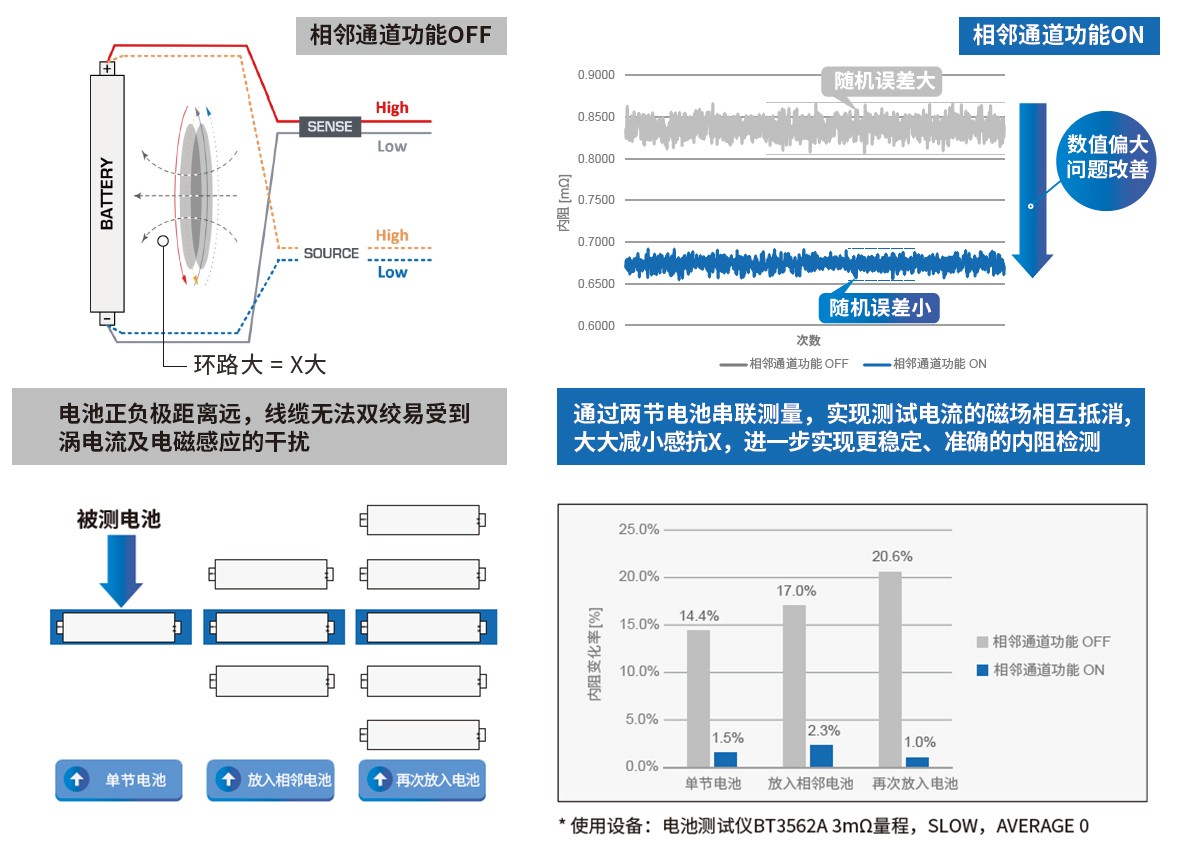

进一步提高检测系统的测量精度及稳定性，使用相邻通道功能，可以改善周边导体变化对测量结果的影响。
电池内阻不仅会随着感抗X的增大而增大；并且，随着周边导体的摆放位置不同，电池内阻逐渐增大。
产品介绍视频

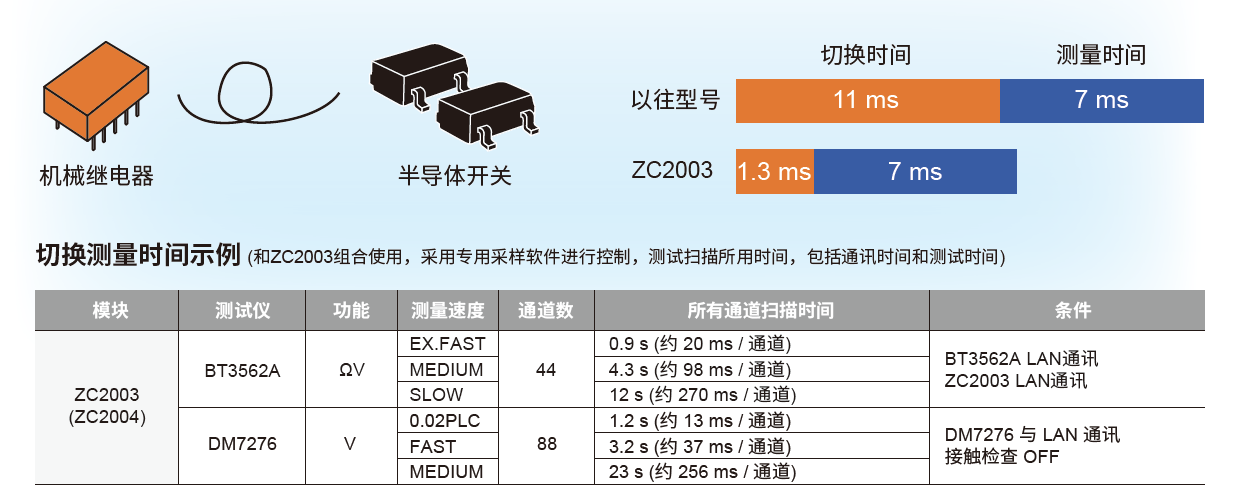

采用半导体开关阵列，更快的开关速度

由传统的机械式继电器替换为半导体开关，具有更小的布局面积，无需考虑使用寿命，以及更快的切换速度。
对应2线式/4线式测试的高速�？閆C2004具有1.3 ms的切换速度（不包括通讯时间）。
通道扩展功能，节约上位机端口

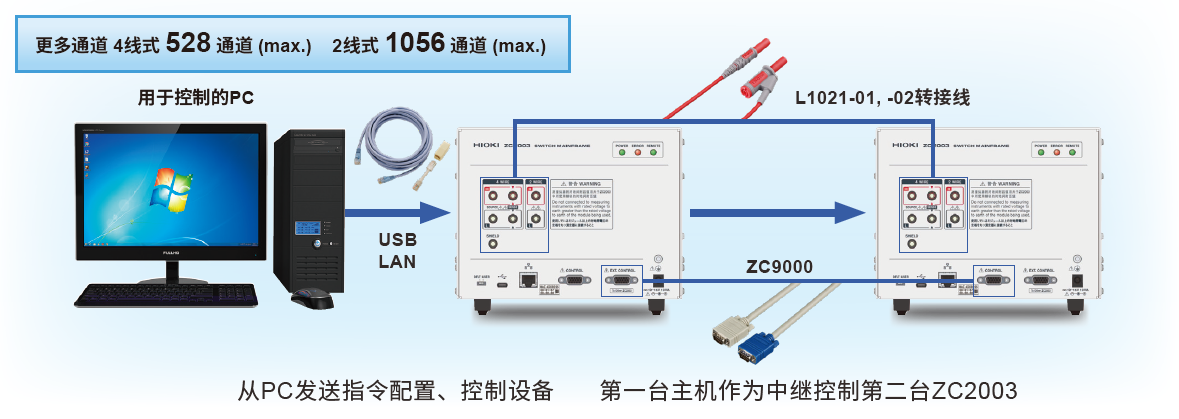

一般扩展开关主机，需要另外追加一个端口对第二台设备进行控制，若用专用线缆ZC9000连接第二台继电器主机，并且使用ZC2003的扩展功能，仅用一个端口便能控制两台继电器进行切换。（也可与第二台开关主机进行通讯）节约了上位机的端口个数。
测试用线缆的案例，丰富的通讯接口

连接线与对应测试仪连接示例
小电阻高精度测量模式，适用于刀片电池的测量

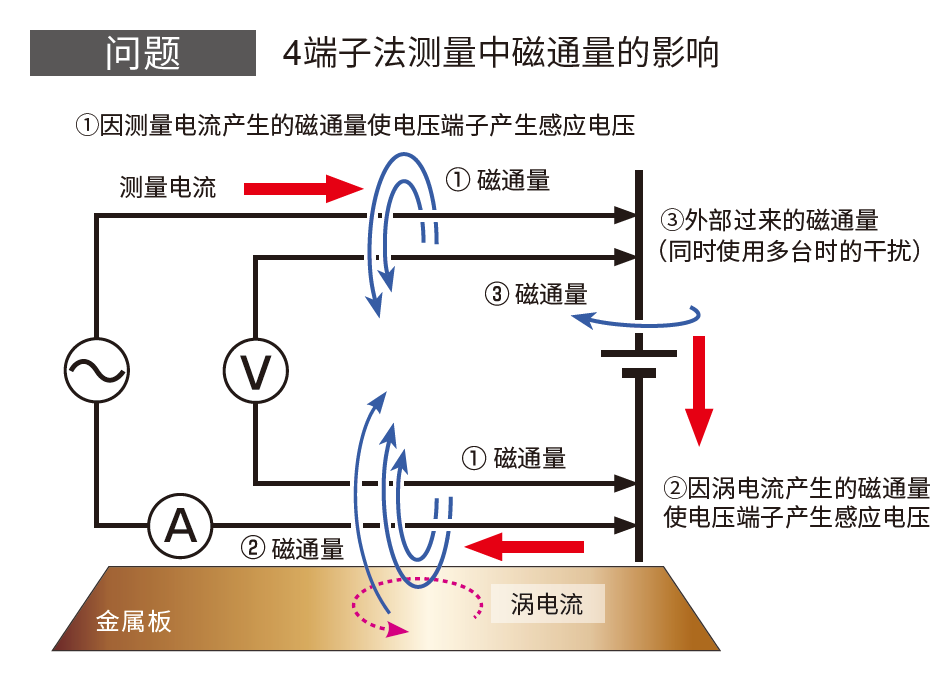

4端子法中，从交流的测量电流中产生磁通量。而且该磁通量会在周边金属中产生涡电流，来自该涡电流的磁通量会影响检测信号，从而使测量值产生误差。
电池内阻测试偏差太大？使用ZC2004多路扫描�？榧纯山饩�

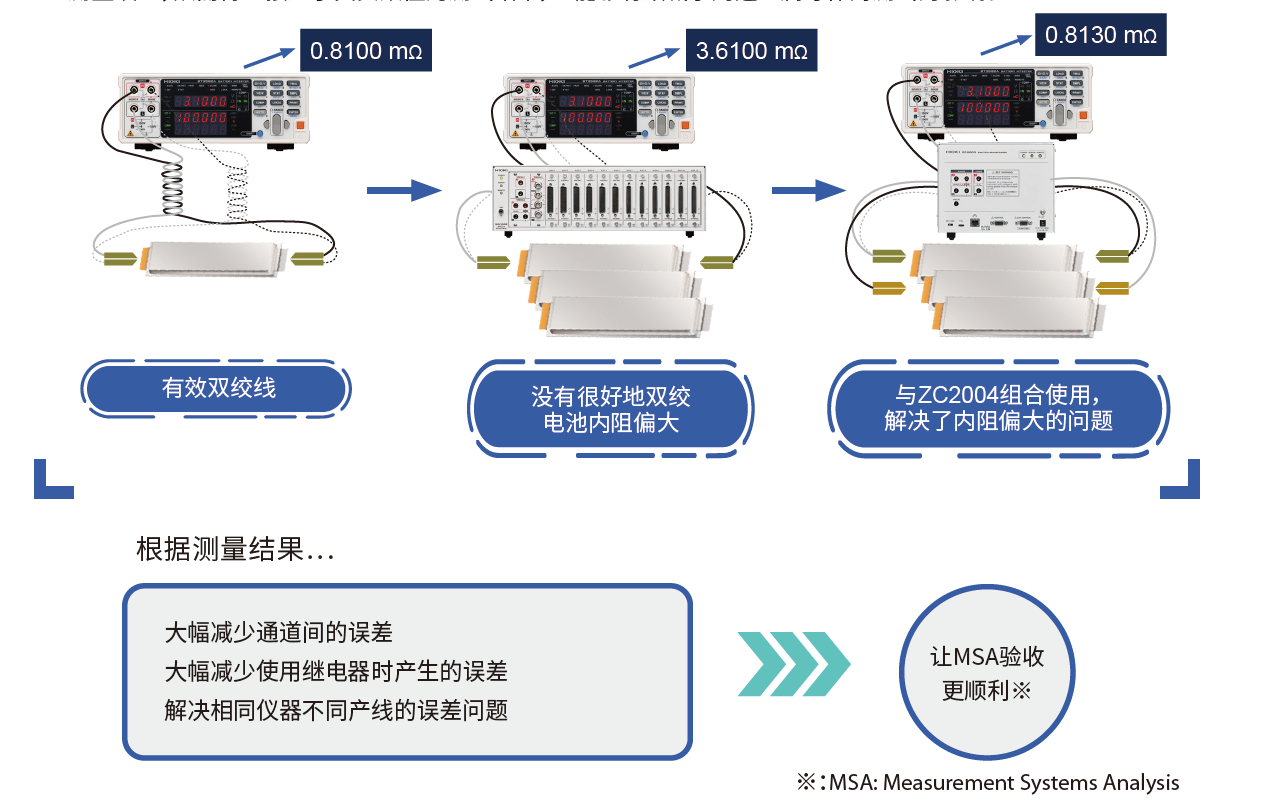

由于刀片电池的长度较长，且电池的极耳分布在电池两侧，H和L的线缆距离很远，无法进行可靠的双绞，从而形成了较大的电流环路，在测试中往往发现测试结果比真实值偏大。此外，在多通道测试的方案里，电芯被依次并排地放置在托盘中，受相邻电池外壳金属的影响，测试值也会发生变化。
采用多路扫描�？閆C2004的相邻通道功能进行切换测试后，可以有效地减少由线缆形状、配线方式而造成的测量误差，从而得到接近于真实数值的测试结果，且能够有效减小周边金属导体对测试的影响。
ZC2004追加影响量

详见图中表格

ZC2003参数

插槽数量	最大6个
对应�？�	2 线式/ 4 线式多路扫描�？閆C2004
可连接测试仪台数	最多2台 2线式1台+4线式1台
最大输入电压	DC 60 V, AC 30 V rms, 42.4 V peak
通讯接口	CONTROL、EXT.CONTROL、USB、LAN
功能	2台协同使用功能通讯设置切换功能
显示	电源LED，错误LED，远程LED
电源	AC 100V ~ 240V / 25 VA(50/60 Hz）
体积及重量	约215 (W) ×164 (H) ×411 (D) mm(不含突起)，约3.3 kg
附件	启动指南，AC 适配器 Z1008
选件	多路扫描�？� ZC2004 连接线 ZC9000 USB 连接线 L9510 LAN 电缆 9642 连接线 L2108 连接线 L4930 转接线 L1021- 01、L1021- 02

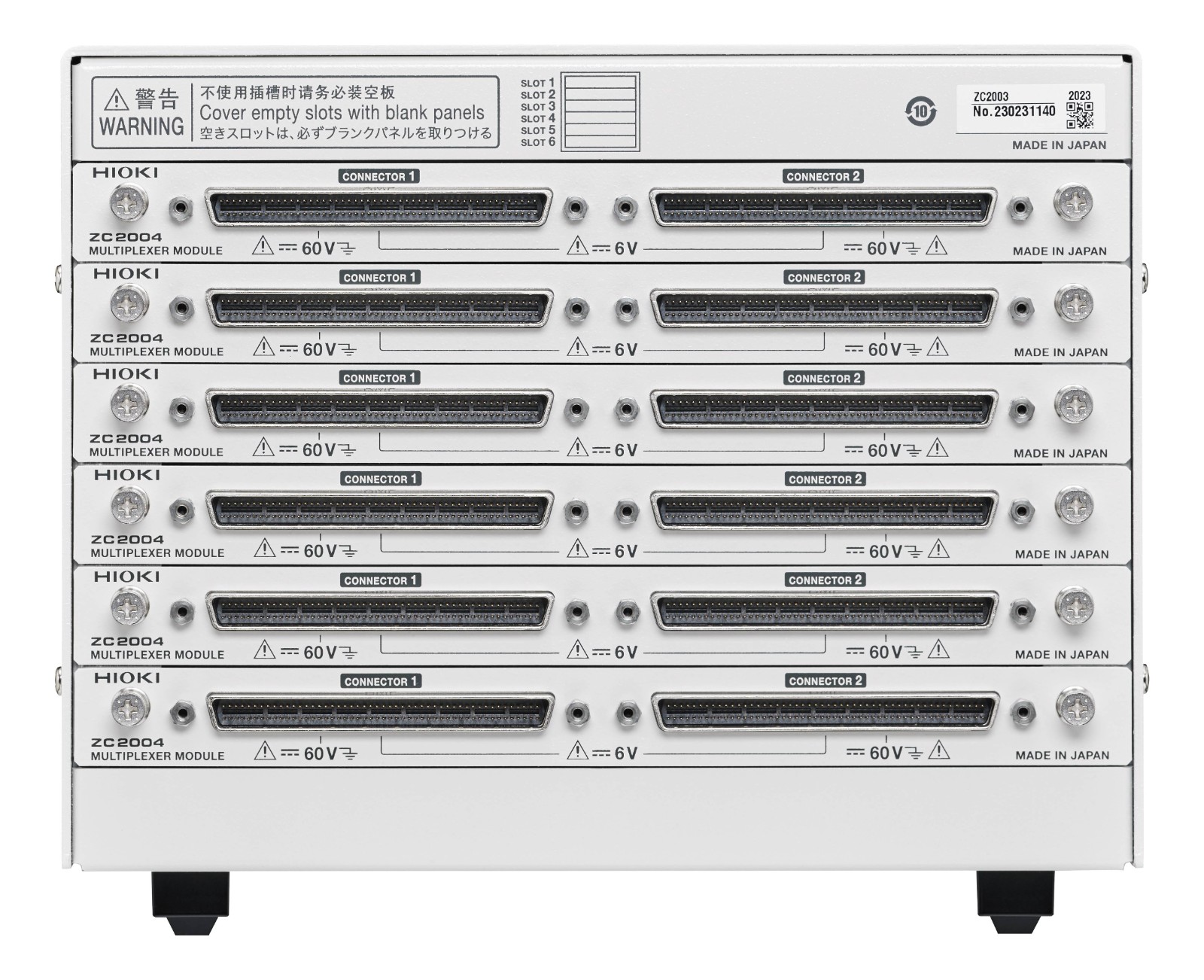

多路扫描�？閆C2004参数※

接线方式	2线式或4线式
通道数	88通道 (2线式), 44通道 (4线式)
触点方式	半导体开关
通道切换时间	1.3 ms (同一连接器内切换） 1.9 ms (同一主机内切换） 20 ms (主机间切换)
最大容许电压	DC 6 V (HIGH-LOW间,SOURCE -SENSE间, 通道之间), DC 60V (对地额定电压)
最大容许电流	DC300mA, AC300mA rms
测量连接器	DX10A-100S(50) 母头 Hirose M2.6 x 0.45
体积及重量	约210（W）× 19.5（H）× 302.7 （D）mm, 约0.36 kg
