● 业界高精度的AC-IR、DCV测量功能
- AC-IR最高分辨率10 nΩ，5位半：出色的电阻测量分辨率和稳定性
- DCV最高分辨率1 ?V，7位半：可与高精度电压计匹敌的电压测量精度
● 同时测量ΩV的真值：最快检查时间12ms，保证稳定性的同时检测时间缩短一半
● 适用于内部电阻1mΩ以内的大容量电池的生产线
- 用于出货检查的高精度分选：BT6075
- 用于初期工艺时的OCV/IR测试，缺陷产品检测：BT6065
-

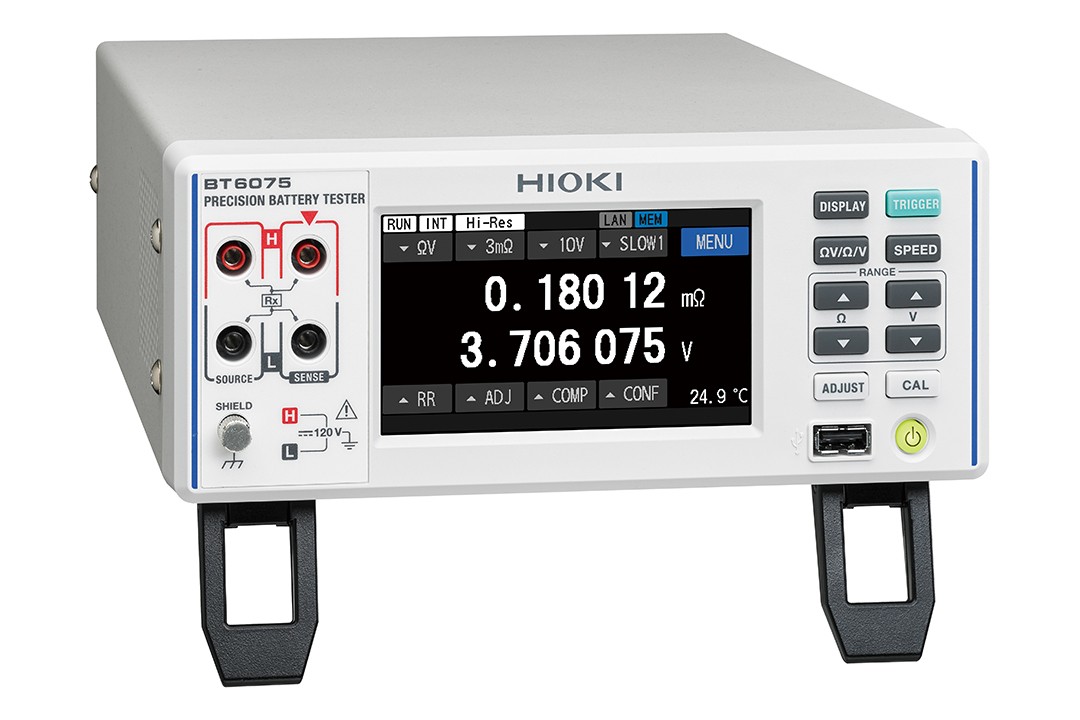

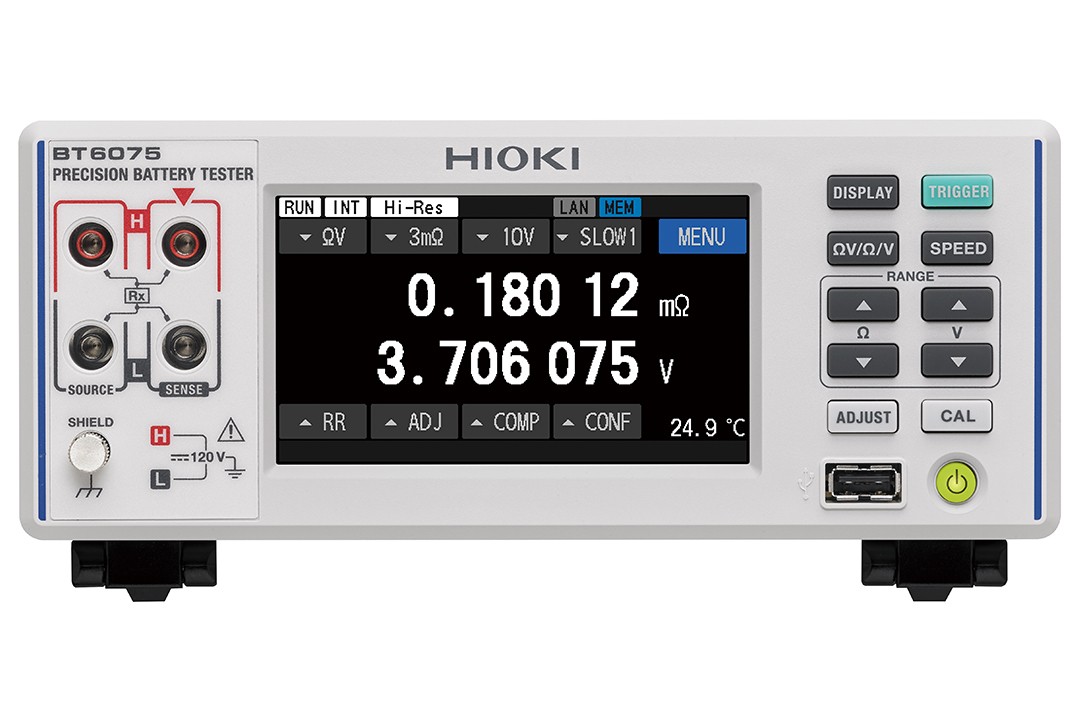

优秀的电池测量功能：根据检查工艺选择机型（2款）▄ 电池测试仪BT6075
出货和进货检查
适用于高精度分选
·电压显示：7位半
·DCV最高分辨率：1μV
·AC-IR最高分辨率：0.01 ??
▄ 电池测试仪BT6065
适用于化成工艺和老化试验
适用于初期工艺中的OCV/IR测试
·电压显示：6位半
·DCV最高分辨率：10μV
·AC-IR最高分辨率：0.01 ??
-

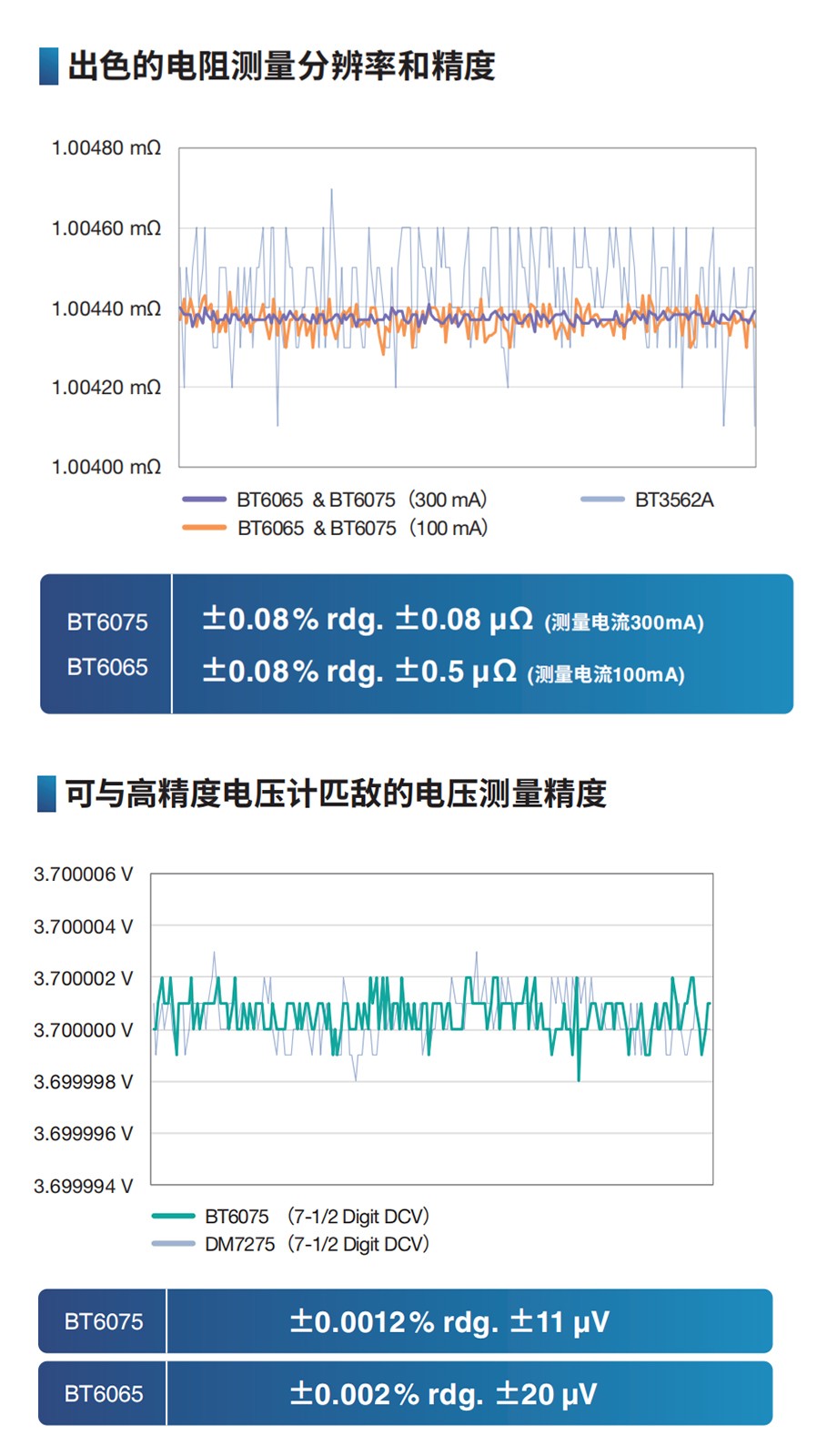

出色的AC-IR, DCV测量再现性▄ 出色的电阻测量分辨率和精度
AC-IR 的最大分辨率为 10 nΩ。
在测量电流为300mA时，优秀的SN比，可获取稳定的测量数据。
适合测量低电阻的电池。
【BT6065、BT6075共通】
±0.08% rdg. ±0.08 ?Ω（测试电流 300 mA）
±0.08% rdg. ±0.5 ?Ω（测试电流 100 mA）
▄ 可与高精度电压计匹敌的电压测量精度
无需为OCV/IR测试增设电压计。
7位半(分辨率 1μV)和6位半(分辨率 10μV)中的任意机型都具有
与高精度电压计匹敌的测量精度。
【BT6075】
7位半（分辨率 1 ?V）
±0.0012% rdg. ±11 ?V
【BT6065】
6位半（分辨率 10?V）
±0.002% rdg. ±20?V
-

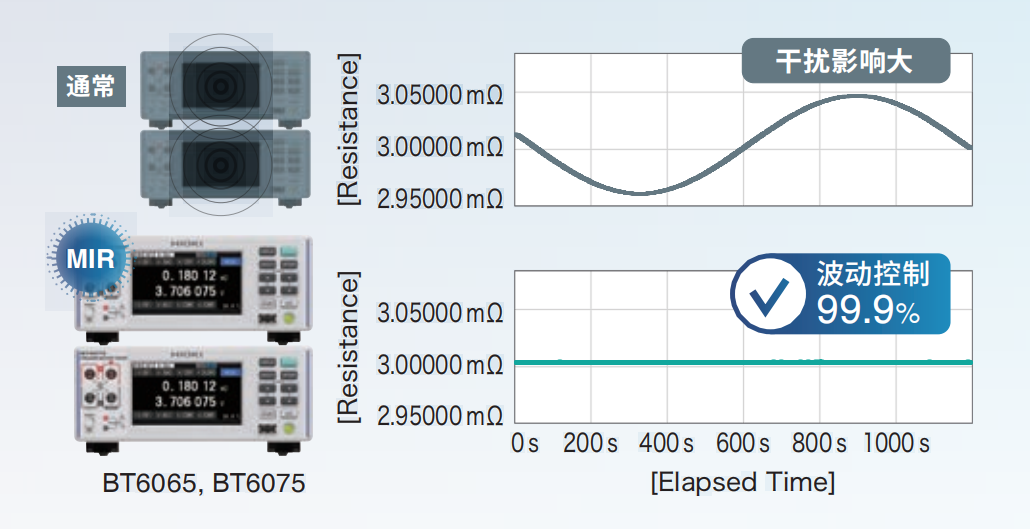

实现简便、可靠的同时检测【MIR模式(减少相互干扰)下的稳定测量】想要2台仪器同时高效测量
通常，当两台电池测试仪靠近并同时测量时，相互干扰会导致测量值波
动。MIR 模式可减少相互干扰，确保稳定测量。因此，可实现同时使用2台电池测试仪快速准确地进行检测。
MIR技术的特点
- 无需同步线缆等额外选件 - 2台电池测试仪完全同步测量，不同于传统技术“脉冲输出功能”
-

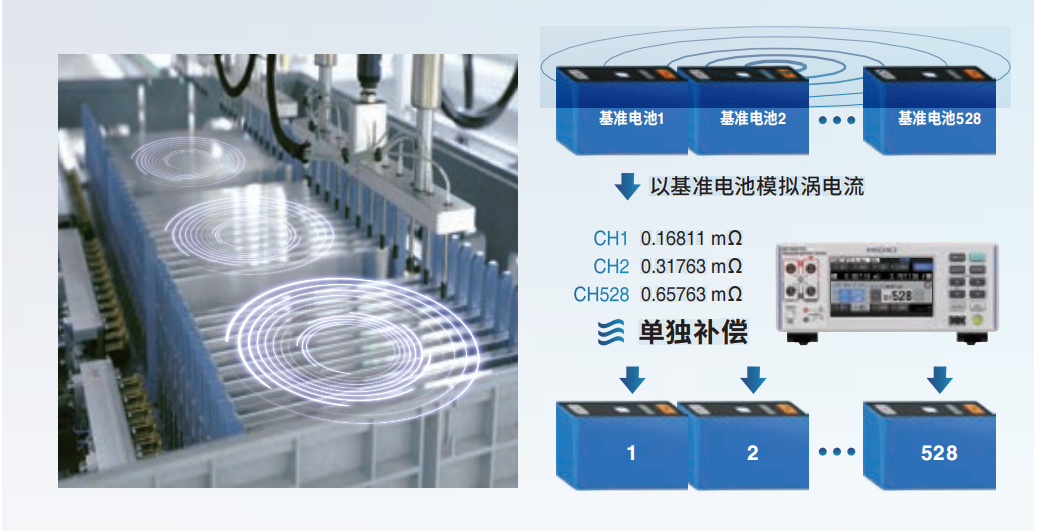

正确补偿相邻电池的涡电流影响【多通道校准功能】想要正确地测量多通道
测量排列在托盘中的电池时，相邻电池的金属外壳产生的涡电流是导致误差的原因。
利用多通道校准功能以实际电池为基准正确补偿涡电流，从而更准确地测量。
多通道校准功能的特点
- 多通道校准功能：可保存最多528ch的补偿数据 - 使用面板保存功能可将最多6种不同的电池的校准数据(6 x 528 ch)存储在主机中
-

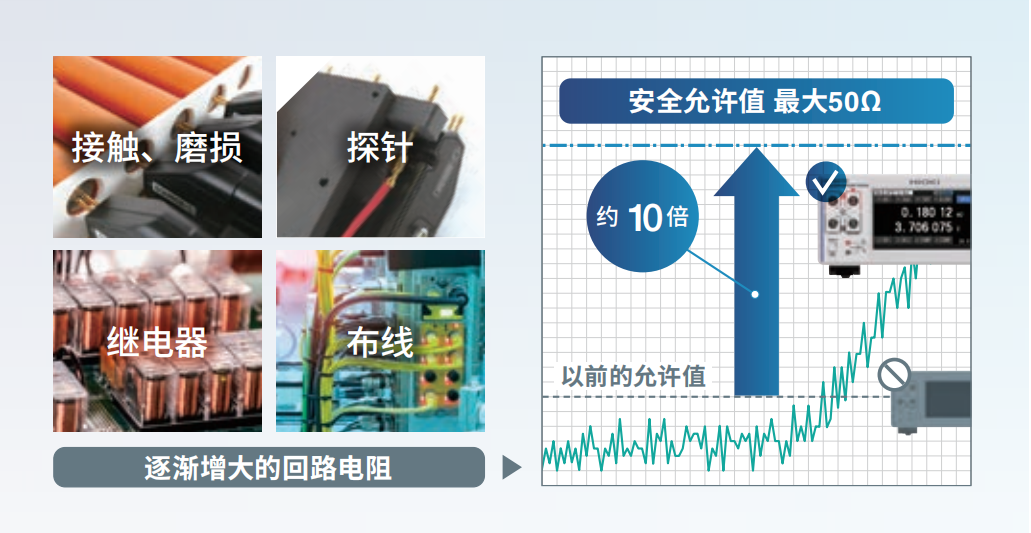

提高检测系统的长期可靠性【提高回路电阻的允许值】担心系统突然停止
回路电阻是检测系统中导线电阻、探针的接触电阻的总和。因为回路电阻允许值高，对于探针老化及继电器接点电阻值的增加有耐受性。进而防止系统突然停止，提高运行效率。
回路电阻允许值
- 50?：测量电流100mA以下时（全量程） - 10?：测量电流300mA时（仅3 mΩ量程）
-

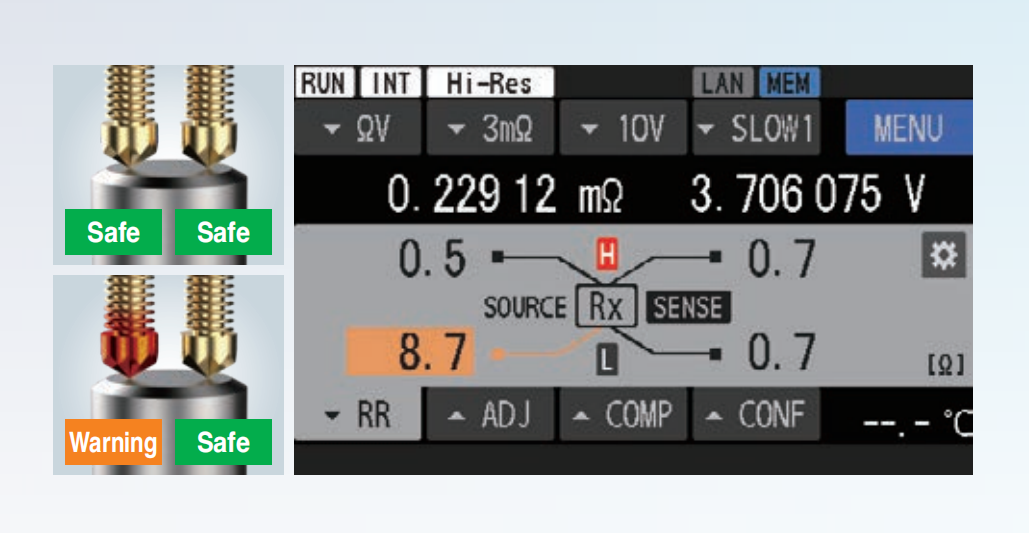

监测回路电阻，并在出现测量错误前发出警报【回路电阻监测（Route Resistance Monitor）】想要减少探针的替换频率
回路电阻监控是指包含探针的接触电阻，对4根测试线电阻值分别进行监控的功能。可以持续监测接线异常，如探针磨损和导线断裂等。另外，还可通过数据确定需要更换的探针，从而提高维保效率，降低使用成本。
回路电阻监测的特点
- 分别设置2个阶段的阈值（Warning, FAIL） - 测量回路电阻同时测量ΩV，提高检测可靠性
-

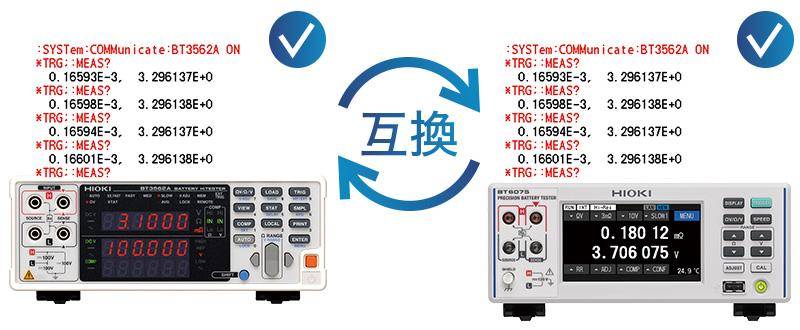

支持无缝系统集成【指令兼容模式】可直接使用BT3562A的通讯指令，可马上替换之前的电池测试仪并完成验证。
基本参数（精度保证期1年）
电阻测量量程 （HIGH RESOLUTION ON） | [量程 (测量电流), 精度 (SLOW2), 最大显示值, 分辨率] 3 mΩ (300 mA), ±0.08% rdg. ±0.08 μΩ, 5.10000 mΩ, 0.01 μΩ 3 mΩ (100 mA), ±0.08% rdg. ±0.50 μΩ, 5.10000 mΩ, 0.01 μΩ 30 mΩ (100 mA), ±0.08% rdg. ±0.5 μΩ, 51.0000 mΩ, 0.1 μΩ 300 mΩ (10 mA), ±0.08% rdg. ±5 μΩ, 510.000 mΩ, 1 μΩ 3 Ω (1 mA), ±0.10% rdg. ±50 μΩ, 5.10000 Ω, 10 μΩ 30 Ω (100 μA), ±0.15% rdg. ±0.5 mΩ, 51.0000 Ω, 100 μΩ 测量电流频率: 1 kHz ±0.2 Hz 追加精度 温度系数：0℃～18℃, 28℃～40℃的环境下，在测量精度上加算以下数值。(测量精度×0.1)/℃ 电阻测量MIR模式时加算: 电阻测量精度增加读数的±0.01% |
|---|---|
直流电压测量量程 | [名称: 量程, SLOW2, 最大显示值, 分辨率] BT6065: 10 V, ±0.002% rdg. ±20 μV, ±12.00000 V, 10 μV BT6065: 100 V, ±0.004% rdg. ±0.6 mV, ±120.0000 V, 100 μV BT6075: 10 V, ±0.0012% rdg. ±11 μV, ±12.000000 V, 1 μV BT6075: 100 V, ±0.003% rdg. ±0.60 mV, ±120.00000 V, 10 μV 追加精度 温度系数：0℃～18℃, 28℃～40℃的环境下，在测量精度上加算以下数值。(测量精度×0.1)/℃ |
温度测量量程 | 量程：-10.0℃～60.0℃ 精度(主机+Z2005): ±0.5℃ (测量温度 10. 0℃～40.0℃), ±1.0℃ (测量温度 -10.0℃～9.9℃, 40.1℃～60.0℃) |
回路电阻测量量程 | [电阻量程, 电阻测量电流, 最大显示值] 3 m?, 300 mA, 10.0 ? 3 m?, 100 mA, 50.0 ? 30 m?, 100 mA, 50.0 ? 300 m?, 10 mA, 50.0 ? 3 ?, 1 mA, 50.0 ? 30 ?, 100 μA, 500 ? |
采样时间(*1) | [电源频率, FAST1, FAST2, MEDIUM1(MED1), MEDIUM2(MED2), SLOW1, SLOW2] 50 Hz, 4 ms, 10 ms, 20 ms, 40 ms, 100 ms, 200 ms 60 Hz, 4 ms, 10 ms, 17 ms, 33 ms, 100 ms, 200 ms *1: 测量功能ΩV, Ω, V通用 |
相应时间 | 测量4V的电池时，纯电阻测量时：约8ms |
功能 | 平均值（1 次 ~ 256 次)）、接触检查、电阻自校准、直流电压自校准、调零 (CH528)、多通道校准 (CH528)、回路电阻检测、电阻测量 MIR 模式(Mutual Interference Reduction Mode)、比较器、指令兼容(电池测试仪BT3562A上位兼容)、面板保存（保存组数：6）、通讯监控器、EXT. I/O测试 |

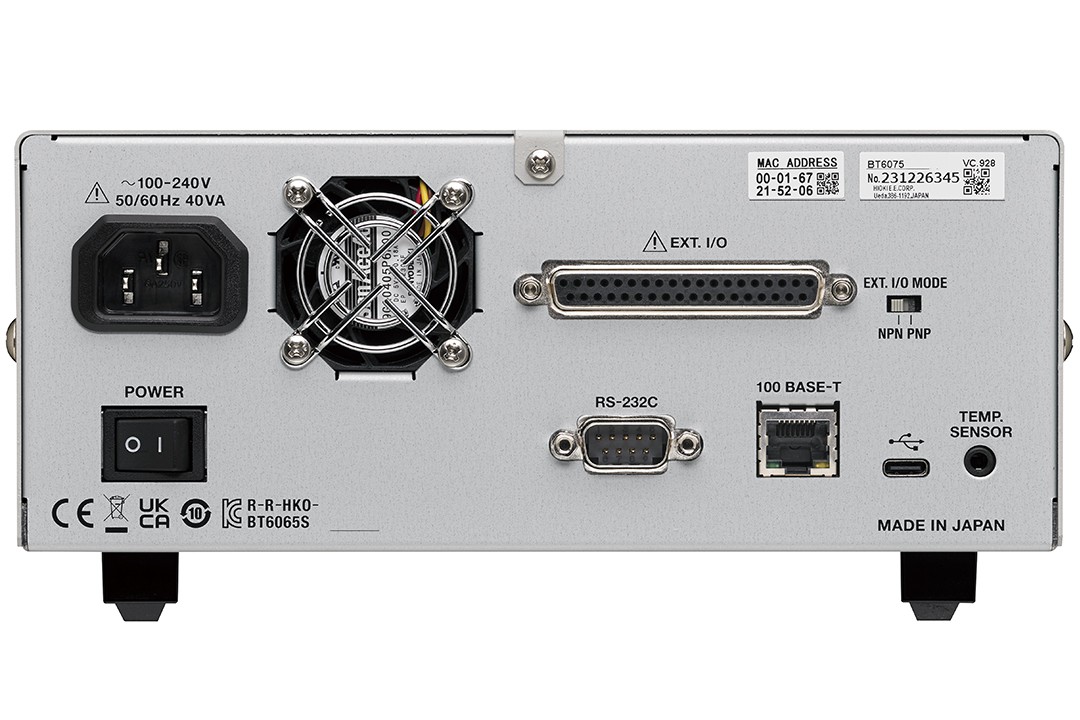

接口 | LAN (10BASE T/100BASE-T, TCP/IP), USB（COM 模式, 连接器C), USB (MEM模式, 连接器A型, Z4006 USB盘使用), RS-232C (9600 bps, 19200 bps, 38400 bps), EXT. I/O |
电源 | 额定电源电压: AC 100 V～240 V 额定电源频率: 50 Hz, 60 Hz 最大额定功率: 40 VA |
体积·重量 | 约215 (W)× 88 (H) × 313 (D) mm, 约3.1 kg (不含突起物) |
附件 | 电源线 × 1, 启动指南× 1, 使用注意事项 × 1 |
