● 可用压接端子快速将被测电池连接到ZC2004，无需工具，即可完成连接。
● HIGH和LOW端子用颜色区分开，且端子台表面标有SENSE和SOURCE的标识，方便接线人员快速找到映射关系。
● 针对ZC2003的相邻通道功能，提供了专用端子台CN093-20，可以在相同的配线情况下，进一步减小环路面积。
* 端子台 CN093-20和普通版本的端子台CN093-10不可通用使用该功能时偶数通道的电压值为负值，需要于上位机内进行取反处理。
* 端子台无法单独使用，请务必选购配套的专用连接线。
-
ZC2003产品视频

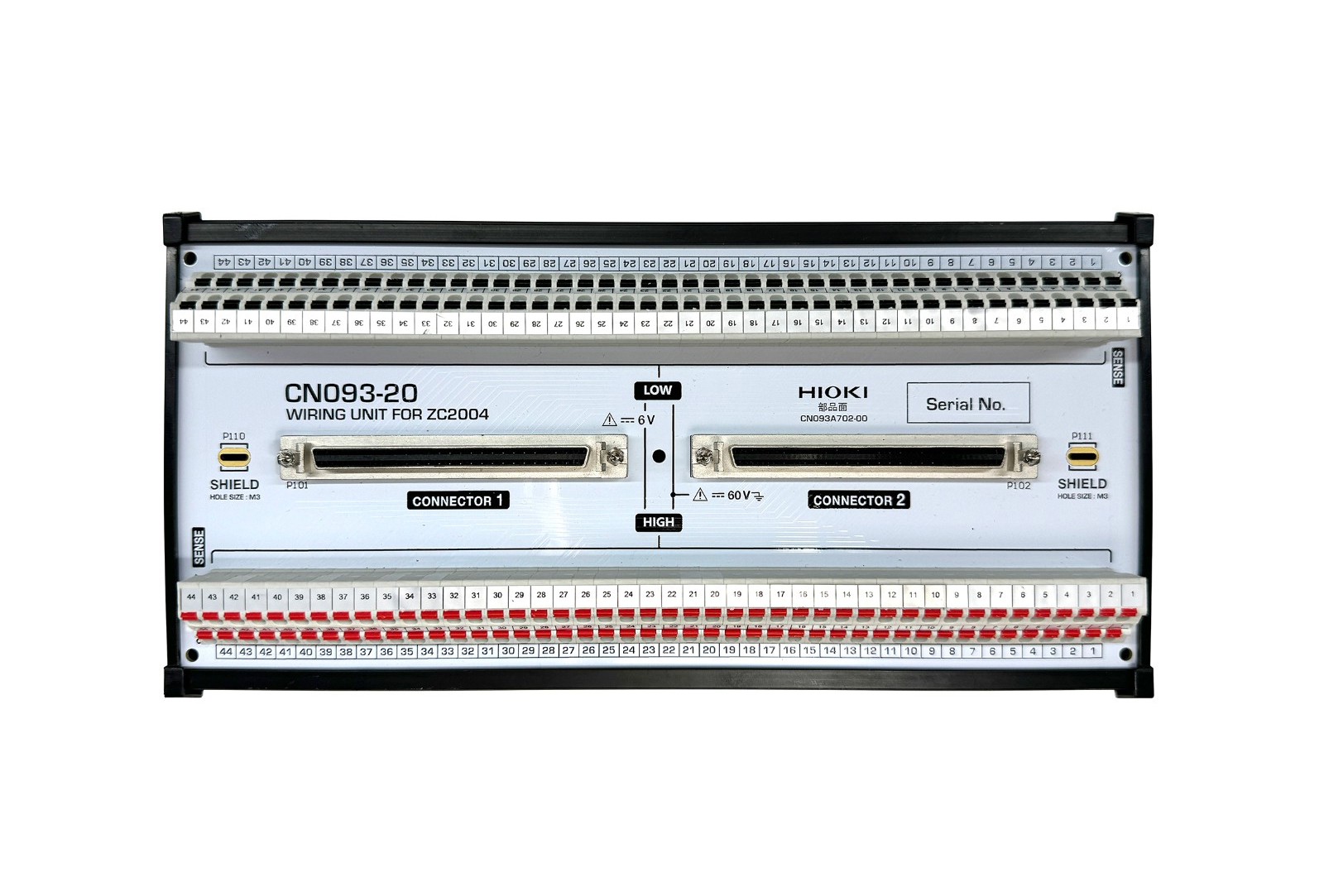

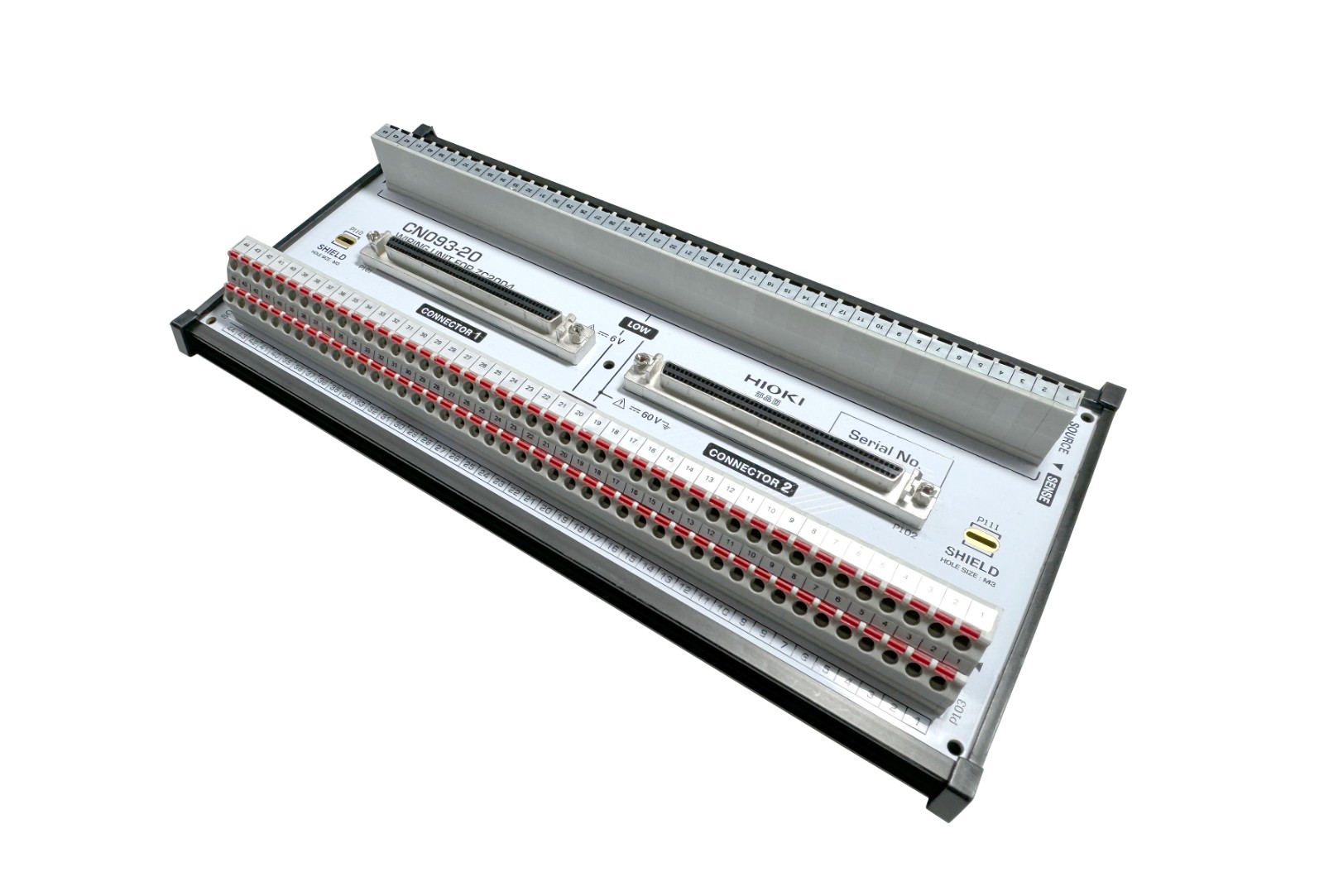

端子台CN093-10，CN093-20
| 使用场所 | 屋内使用、污染度2、高度 2000 m 以下 |
|---|---|
| 使用温湿度范围 | 温度 0°C~40℃ 湿度 80% RH 以下(未结露) |
| 保存温湿度范围 | 温度 -10°C~50℃ 湿度 80% RH 以下(未结露) |
| 外形尺寸 | 119±1 (W)x46±1(H)x243±1(D)mm |
| 质量 | 约505g |
| 通道数 | 88通道(二线制)/44通道(四线制) |
| 触点额定 | 最大允许电压：DC 6V(HIGH-LOW 间,SOURCE-SENSE 间,CH 间) 最大允许电流：DC 300 mA, AC 300 mA rms |
| 对地最大额定电压 | DC 60V(予想的过电压:60V) |
| 路径电阻 | 最大 300 mΩ (HIGH-LOW往反值) |
| 绝缘电阻(DC 60V) | HIGH-LOW 间：1 GΩ以上 通道间：1 GΩ以上 通道-地间：1 GΩ以上 |
| 静电容量 | HIGH-LOW 间：500 pF 以下 通道间：100 pF 以下 通道-地间：500 pF 以下 |
