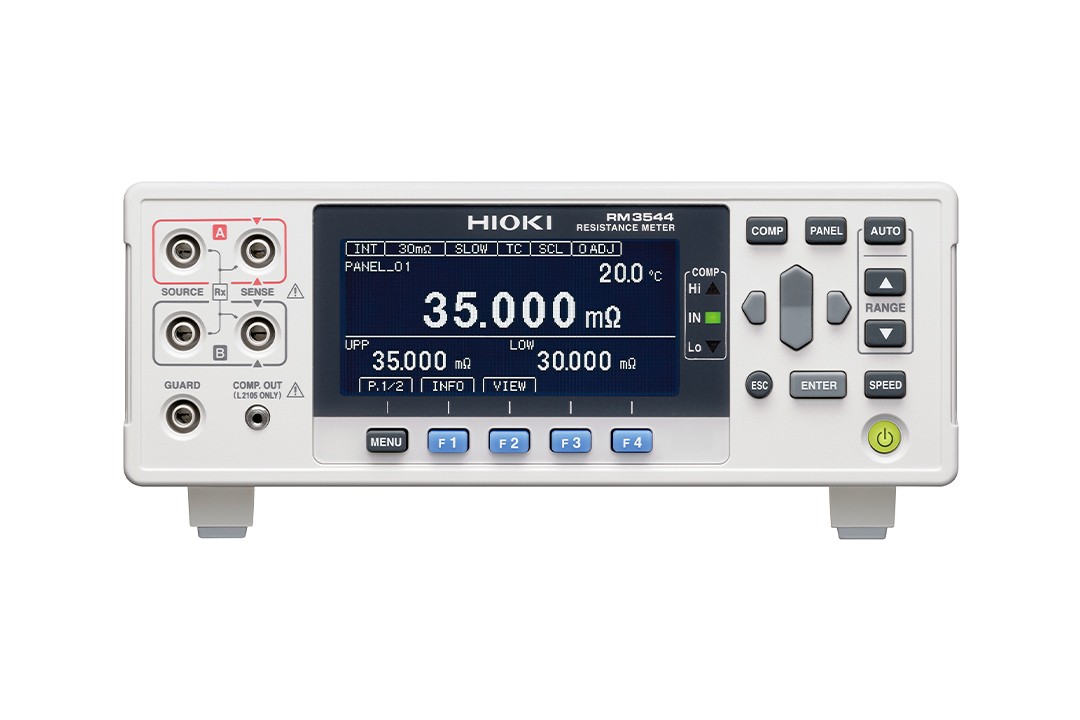

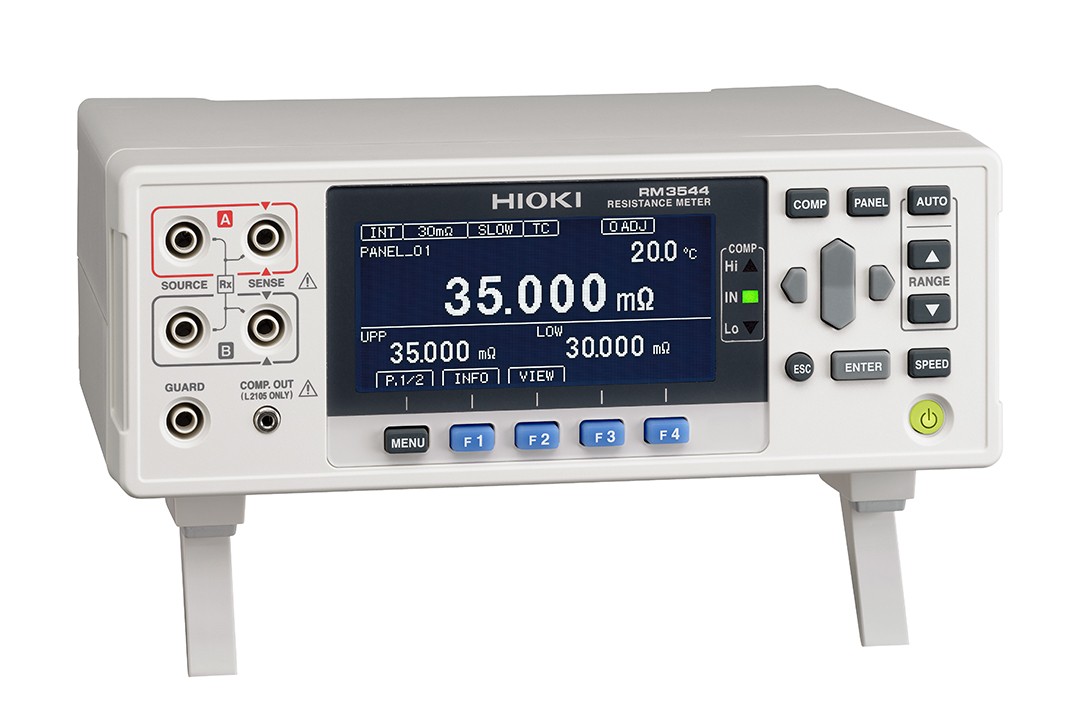

● 基本精度0.02%，最小分辨率1μΩ，最大测试电流300mA
● 可测范围0.000mΩ(测试电流300mA)~3.5MΩ
● 通过保护端口使用的探头并提高测试电流，实现抗干扰测量
● 使用比较判断灯(选件)和大音量的判断音，可在生产现场准确判断合格与否

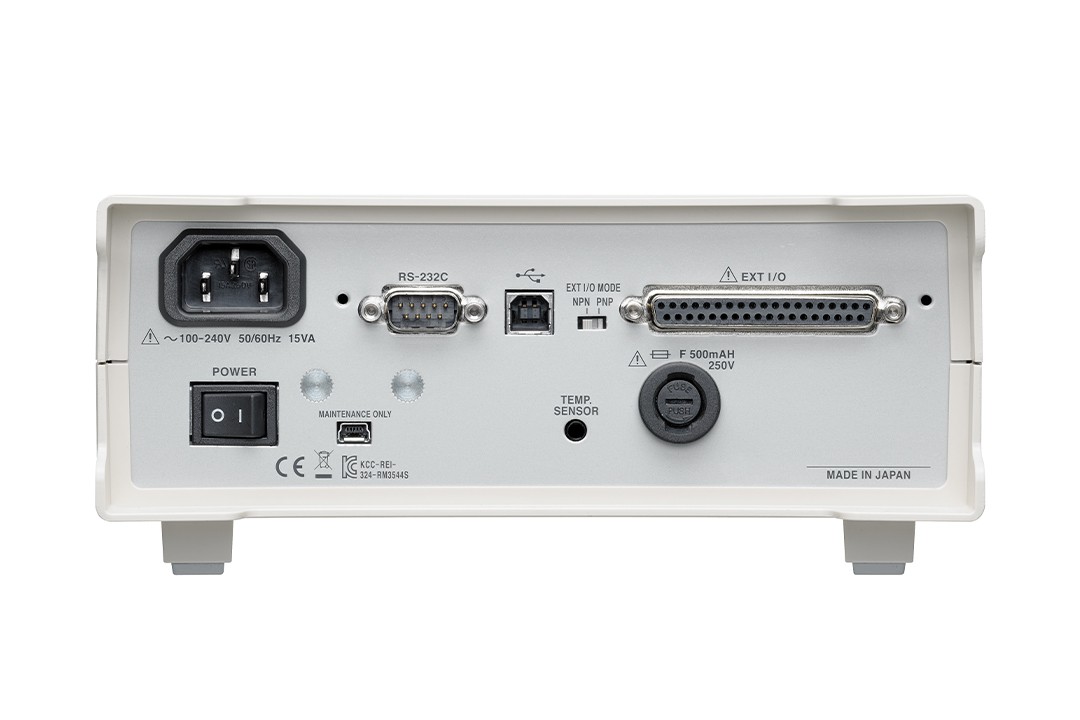

● 带适合NPN/PNP的EXT I/O接口，可用于各种自动产线中(-01)
-
微电阻计的使用方法：绕组线电阻的测量电阻计RM3544是使用4端子法来测量低电阻。根据铜线等温度系数，能够在室温情况下将变化了的实测值换算成标准温度的电阻值，适用于进行绕组线的电阻测量。
-
微电阻计的使用方法：比较器功能电阻计RM3544会比较判断测量值，并显示和输出结果。设置上限值（Hi）/下限值（Lo），除了通过LED显示Hi、IN、Lo以外，还通过蜂鸣音以及外部输入输出端子来输出判定结果的信号，并作为继电器的控制和PLC的输入来使用，适用于生产线和检查线中。
基本参数
| 电阻测量量程 | 30 mΩ (最大显示35.000 mΩ, 分辨率1 μΩ)～3 MΩ量程 (最大显示3.5000 MΩ, 分辨率100 Ω), 9档切换 基本精度: ±0.020 % rdg. ±0.007 % f.s. |
|---|---|
| 测量电流 | [30mΩ量程时] DC 300 mA～[3MΩ量程时] DC 500 nA |
| 开路端口电压 | 最大DC 5.5 V |
| 温度测量 | -10.0～99.9℃, 基本精度: ±0.50℃ (和温度探头Z2001的组合精度) |
| 测量速度 | FAST (50Hz: 21ms, 60Hz: 18ms), MED (101ms), SLOW (401ms) |
| 显示更新率 | 无规定 |
| 功能 | 温度补偿功能，比较器(ABS/REF%)，锁键（OFF/菜单锁定/全部锁定），显示位数选择功能（5位/4位），电源频率设置（AUTO/50Hz/60Hz），缩放，判断音设置，自动保持，平均值，面板保存/读取 |
| 存储功能 | 无 |
| 通讯接口 | [仅RM3544-01] 从RS-232C/打印机 (RS-232C)/USB中选择任意一种 |
| 电源 | AC100～240 V, 50/60 Hz, 额定功率: 15 VA |
| 体积及重量 | 215W × 80H × 166D mm, [RM3544] 0.9 kg, [RM3544-01] 1.0 kg |
| 附件 | [RM3544] 电源线×1, 夹型测试线L2101×1, 使用说明书×1, 保险丝×1 [RM3544-01] 电源线×1, 夹型测试线L2101 ×1, EXT I/O用公头连接器×1, 使用说明书×1, 应用光盘×1, USB连接线(A - B 型) ×1, 保险丝×1 |
