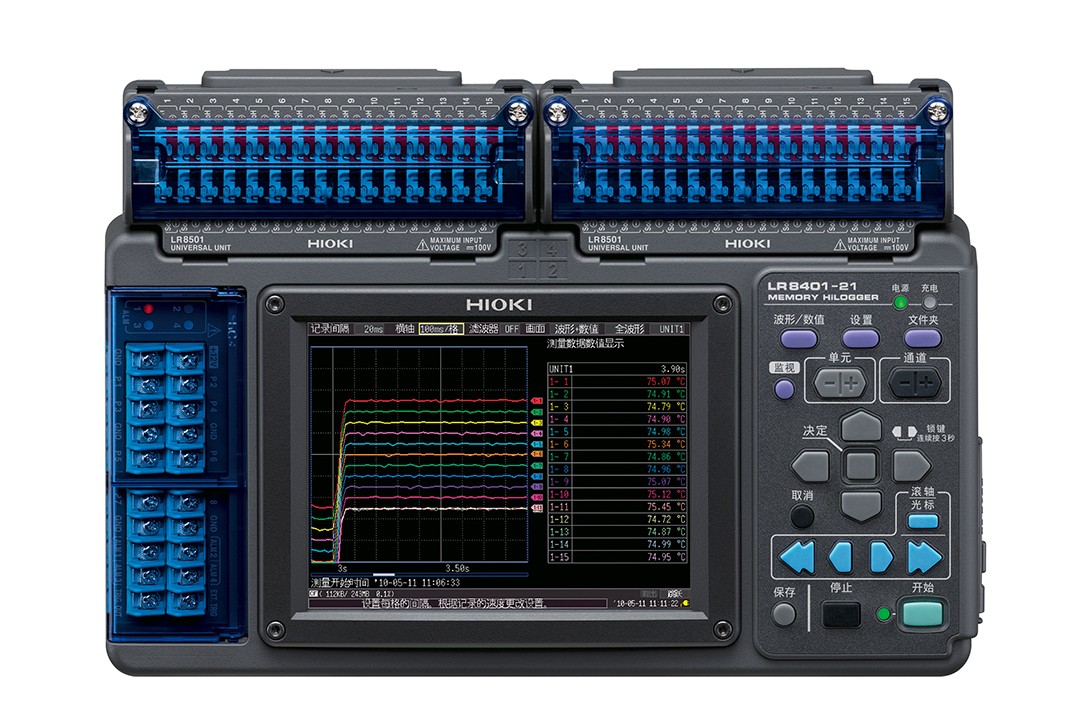

数据采集仪LR8401-21
返回上一页标配30ch，最多可增加到60ch，方便携带的数采
30ch~绝缘输入
DC电压/温度、热电偶/温度、热电阻/湿度/脉冲累积/转数/数字/电阻测量
10ms间隔
直接记录至U盘和CF卡内
USB/LAN通讯
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 主机升级
● 标配30ch，尺寸小巧
● 单元增加到60ch后，仍然仅A4尺寸
● 可使用U盘和CF卡直接保存
● 标配USB2.0，100BASE-TX LAN
※主机Ver1.20之后可使用LAN通讯
● 5.7英寸TFT彩色液晶屏
基本参数
| 通用单元LR8501 ※根据机型不同，单元组合则不同 | 【通道数】模拟15ch扫描绝缘输入(4极带压紧端子的端子板) 【电压】10mV～100V，1-5V f.s.10档量程，最高分辨率500nV ※通道间绝缘，主机间绝缘 【温度：热电偶】-200℃～2000℃(根据使用的传感器而不同)，3档量程(K, J, E, T, N, R, S, B, W)，最高分辨率0.01℃ ※通道间绝缘，主机间绝缘 【温度：白金热电阻】-200℃～800℃，3档量程(Pt100，JPt100)，最高分辨率0.01℃ ※通道间不绝缘 【电阻】10Ω～200Ωf.s.4档量程，最高分辨率0.5mΩ ※通道间不绝缘 【湿度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh ※通道间和主机间都不绝缘 【通道间最大电压】DC300V【最大输入电压】DC±100V 【对地间最大电压】AC，DC300V(加在输入通道和外壳间也不损坏的上限电压) |
|---|---|
| 电压、温度单元LR8500 ※根据机型不同，单元组合则不同 | 【通道数】模拟15ch扫描绝缘输入(2极带M3螺丝的端子板) 【电压】10mV～100V，1-5V f.s.10档量程，最高分辨率500mV ※通道间绝缘，主机间绝缘 【温度：热电偶】-200℃～2000℃(根据使用的传感器而不同)，3档量程(K, J, E, T, N, R, S, B, W)，最高分辨率0.01℃ ※通道间绝缘，主机间绝缘 【温度：白金热电阻】无【电阻】功能 【湿度】100%rh f.s.，5.0～95.0％(使用Z2000)，分辨率0.1%rh ※通道间和主机间都不绝缘 【通道间最大电压】DC250V【最大输入电压】DC±100V 【对地间最大电压】AC，DC300V(加在输入通道和外壳间也不损坏的上限电压) |
| 脉冲/数字输入部分 | 【通道数】脉冲输入8ch或数字输入8ch(可每个各通道的脉冲/数字，所有脉冲输入通道和主机共地) 【脉冲累积】0～1000M脉冲，1档量程(无电压a接点，开路集电极或电压输入)，最高分辨率1脉冲 【转数计算】0～5000/n(r/s)f.s. 1档量程(和累积相同的输入信号)，分辨率1/n(r/s)※n为每1转的脉冲数1~1000 【数字输入】每个记录间隔记录1/0 【通道间最大电压】非绝缘【最大输入电压】DC0~50V |
| 记录间隔 | 10ms~50ms，100ms~1小时，19个设置(每个记录间隔都高速扫描所有输入通道)※10ms~50ms有通道数的限制 |
| 数字滤波 | OFF/50Hz/60Hz(自动设置截止频率) |
| 存储容量 | 内存8MW，CF卡/U盘(仅保证HIOKI原装CF卡的正常操作) |
| 接口 | LAN：100BASE-TX，功能：通过附属软件/通讯指令采集数据、FTP服务器/客户端、HTTP服务器、E-mail ※主机Ver1.20以后可使用LAN通讯 USB：USB2.0系列迷你BX1，功能：通过附属软件/通讯指令采集数据、将外部媒介的数据传输至计算机中 |
| 显示屏 | 5.7英寸TFT彩色液晶(640×480点) |
| 功能 | 实时保存至CF卡/U盘中，数值/波形运算等 |
| 电源 | AC适配器9418-15(AC100~240，50/60Hz），电池组Z1000/连续使用时间5h，DC10~28V（连接线请另外咨询） |
| 体积和重量 | 272W×182.4H×66.5Dmm，【LR8400-21】1.8kg(仅主机)，【LR8401-21】1.7kg(仅主机)，【LR8402-21】1.8kg(仅主机) |
| 附件 | 详细说明书×1，测量指南×1，AC适配器9418-15×1，CD-R(数据采集应用软件Logger Utility×1，USB线×1 |
输入相关
保存媒介
※CF卡中标配PC读卡器。※购买CF卡时的注意事项：请务必使用我司选件中的CF卡。若使用我司意外的CF卡，则无法保证进行正常的保存、读取。
电源
AC适配器为LR8400-21、LR8401-21、LR8402-21标配附件。
携带箱
PC用
※Logger Utility为标配附件。
高压输入用
※对地电压参考我司产品参数范围。※另外需要供电电源。
差分探头用选件
可以使用用于其他测试仪的L4936/L4937/L4931等。
差分探头用特注连接线
用于P9000，关于特注品请另询。（1）USB总线电源线（2）USB（A）-迷你B连接线（3）3分支连接线
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
 |
| LR8400-21系列升级v1.29（2017年11月） |
|
| 版本升级应由资格技术员来执行。 与LR8400-21系列的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。 |
|
|
|
| 升级前: |
| 通过初始启动画面显示的版本号，确认当前LR8400-21系列的固件。 |
|
 |
|
如LR8400-21系列 版本为 Ver 1.29，则无需升级仪器。 |
|
数据采集仪LR8400-21、LR8401-21、LR8402-21升级V1.29（2017年11月）
版本升级应由资格技术员来执行。
与LR8400-21系列的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
? 请确认上面内容后，进行下载。 版本升级的方法请下载「版本升级方法」后,按说明进行。
? 「版本升级方法」中,记载下载之前的主机应做的准备内容和下载顺序。
? 升级过程中,绝对不可切断主机电源。
? 同时也不可抽去PC卡。若切断电源会使主机发生故障,无法正常操作。这种情况需要修理才可恢复。
