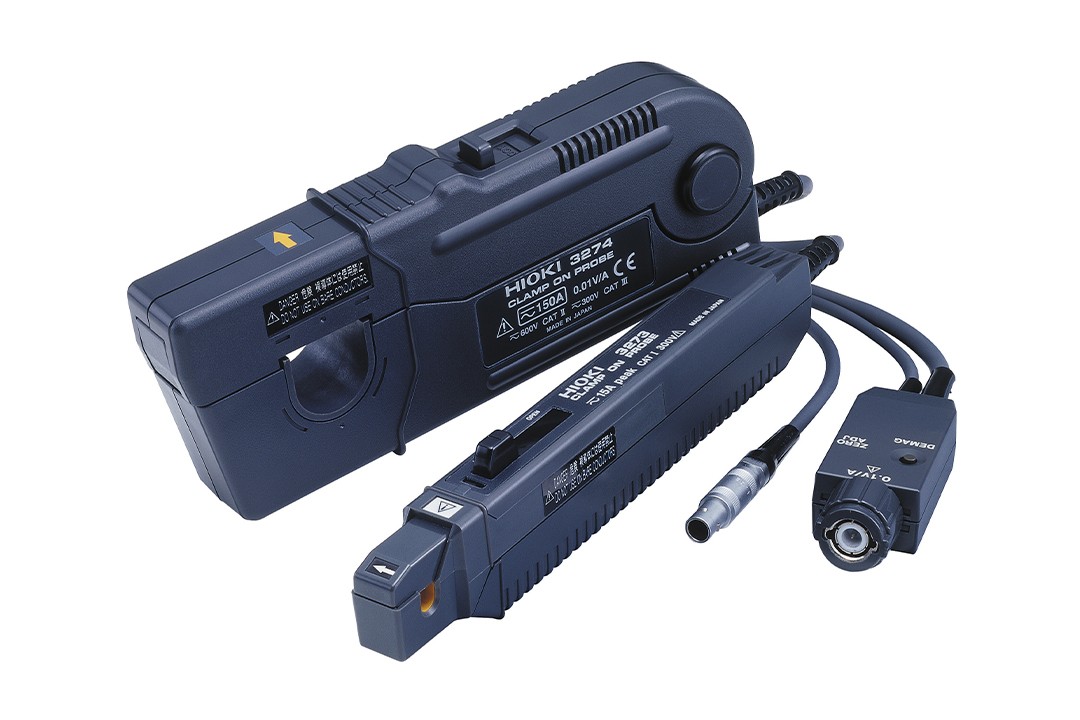

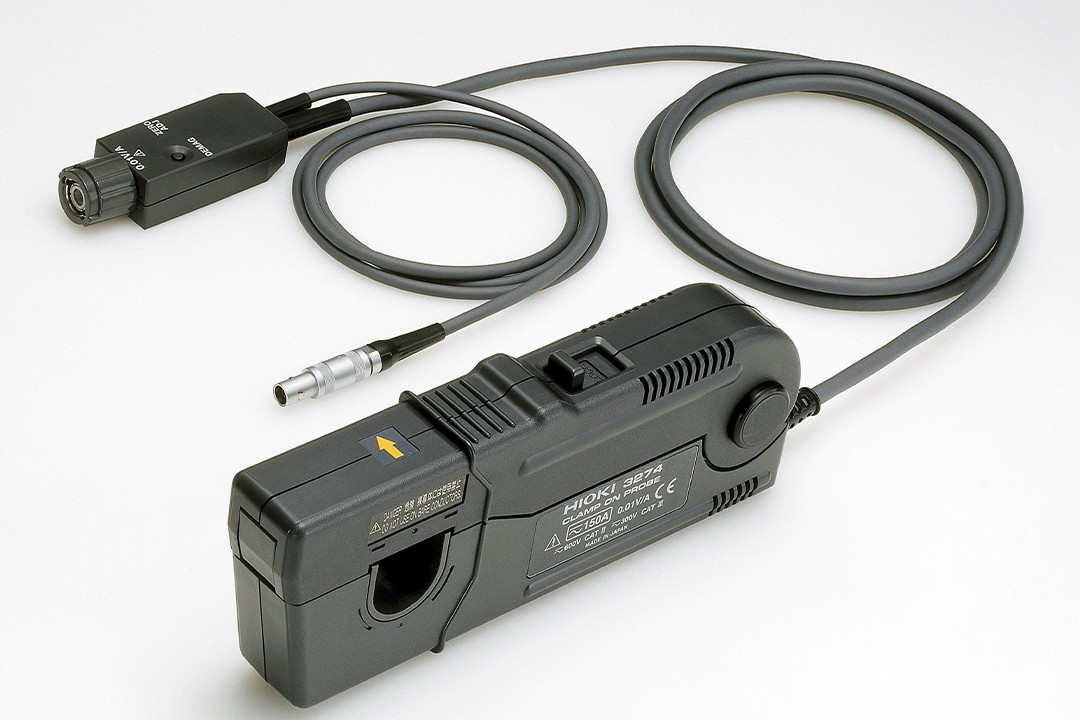

钳式电流探头 3274
返回上一页可直接输入给示波器的DC～10MHz宽频电流探头 （300A peak（非连续）；500A peak（脉冲宽度30 μs以下））
最大值150A
0.01V/A输出
钳口直径20mm
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 解决方案
- 常见问题
● 频带宽：DC～10 MHz
● 高S/N比：mA程度的波形观测可能
● 可直接输入到示波器的BNC端子
● 可在存储记录仪观测波形
● 使用专用电源选件,可提供除示波器以外的电源
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
基本参数（精度保证1年）
| 频带宽 | DC～10MHz（-3dB） |
|---|---|
| 上升时间 | 35ns以下 |
| 噪音 | 最大25mA rms或更�。ù硐拗频�20MHz） |
| 连续最大输入量程 | 150A rms（根据频率设定间隔时间） |
| 最大峰值电流 | 300A peak（非连续） 500A peak（脉冲宽度30 μs以下） |
| 振幅精度 | ±1.0% rdg. ±1mV（DC, 45～66Hz, 30A rms以下） ±2.0% rdg.（DC, 45～66Hz, 30A rms 50A peak以下） |
| 振幅精度 | ±1.0% rdg. ±1mV（DC, 45～66Hz, 0?150 A） ±2.0% rdg.（DC, 45～66Hz, 150 A?300 A peak） |
| 输出电压率 | 0.01V/A ※输出部内置。 |
| 被测导线 | Φ20 mm |
| 电源 | ±12V ±1V,5.5VA max. |
| 体积及重量 | 176W×69H×27D mm,500g,传感器电缆2m（BNC端子）,电源电缆1m |
| 附件 | 软包×1，使用说明书×1 |
