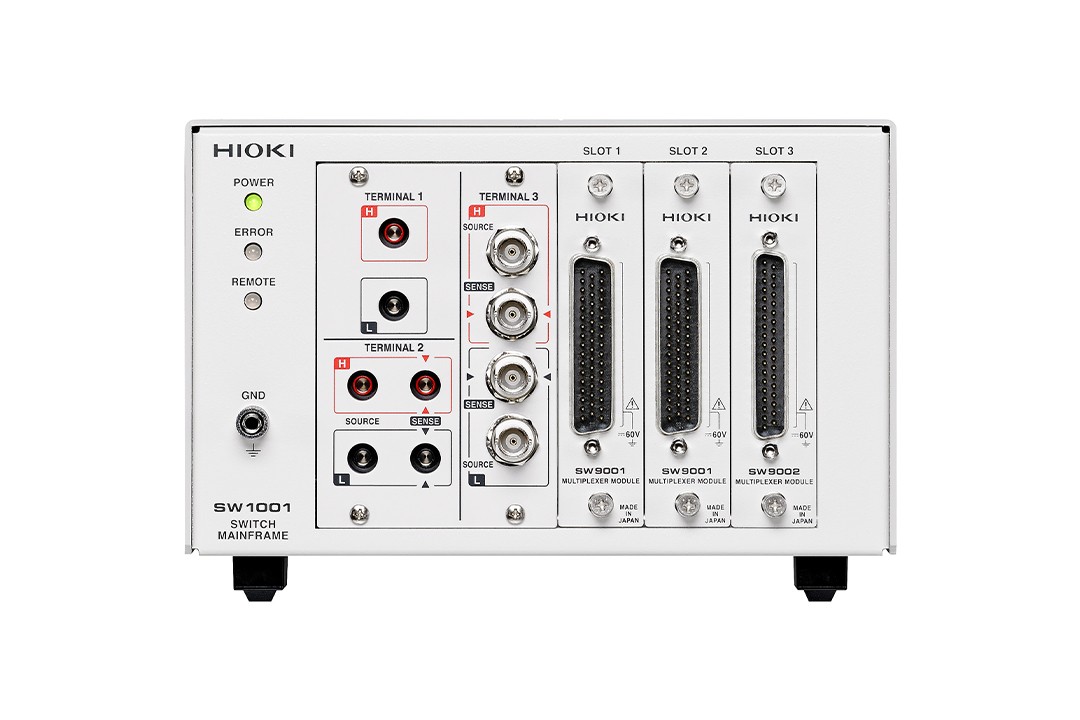

?可以进行电压计和电池测试仪切换并测量
?最大66ch（2线）～18ch（4端子）
?考虑到阻抗测量的回路设计，减少测量误差（影响量0.01%f.s.※1）
※ 1 BT4560 100mΩ量程、R测量、测量频率1kHz时

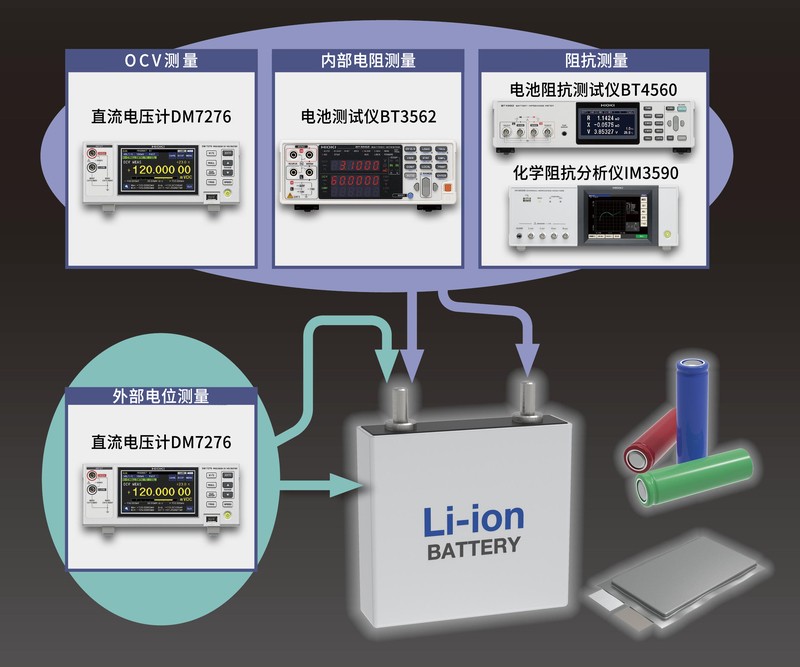

?适用于电池单元的OCV测量、内部电阻测量、外部电位测量
?还能测量电池�？椋ㄗ罡逥C 60V）
扫描�？榛懿槐昱涠嗦飞枘？椤Ｇ敫莶饬坑猛竟郝蜓〖械哪？�。
-

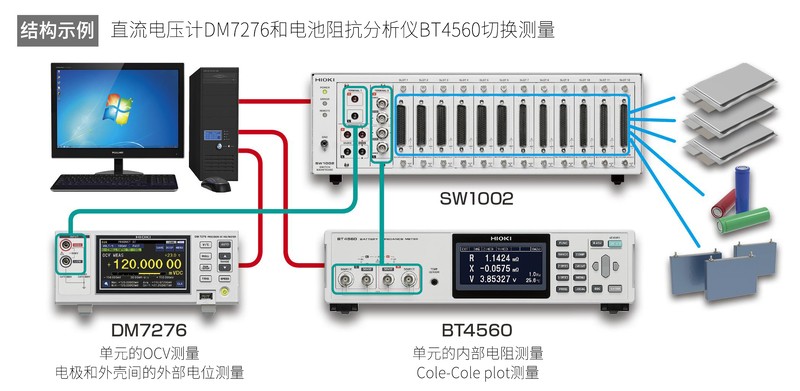

多通道进行电池的多种测量。保证组合精度。通过将SW1001和针对电池的各种测试仪组合使用，能够多通道的进行电池单元的OCV（开路电压）测量、内部电阻测量、低频响应电阻测量、Cole-Cole plot、外部电位测量。
-
最多可连接不同功能的测量仪器按顺序切换2种测试仪，可以进行多种多样的测量。
-

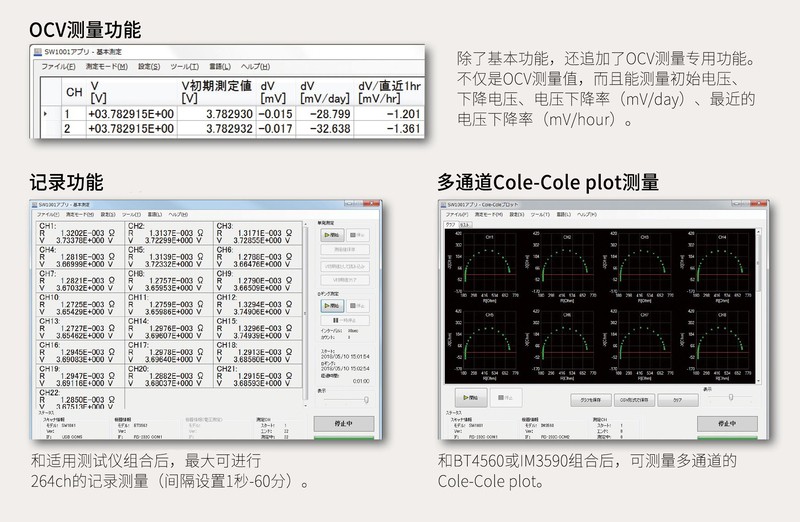

使用专用PC应用软件能轻松对应电池测量若使用免费下载的专用PC应用软件，可以更轻松的进行各种测量。
-

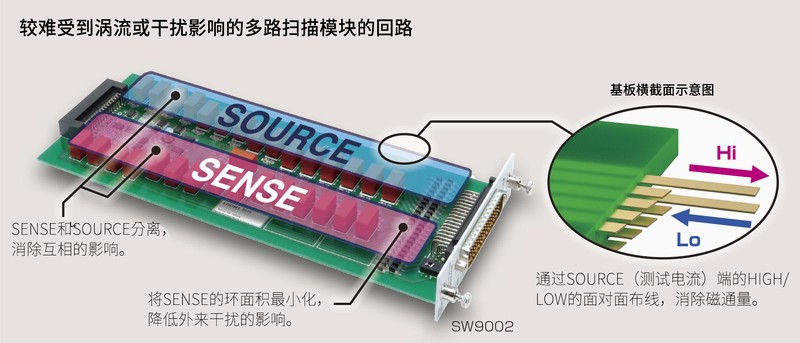

考虑到阻抗测量的回路设计消除交流测量电流的磁通量，并通过分离SOURCE和SENSE减少对检测信号的影响。
由于涡流的影响较�。佣迪指呖煽啃缘牟饬�。 -

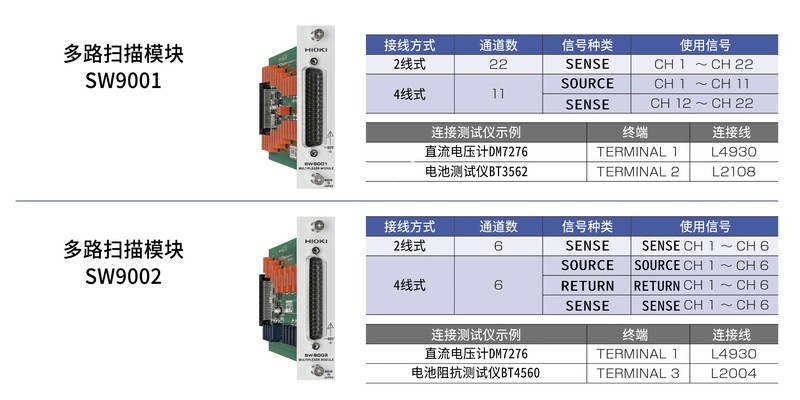

2种多路扫描�？榭裳�多路扫描�？镾W9001
对应2线式/4线式的�？�。可以11ms下进行通道切换（通讯、指令处理时间、接点反弹除外）。
多路扫描�？镾W9002
对应4端子的�？槭保视糜贐T4560或IM3590。可进行2线式的测量（仅限SENSE）。
可以11ms下进行通道切换（通讯、指令处理时间、接点反弹除外）。 -

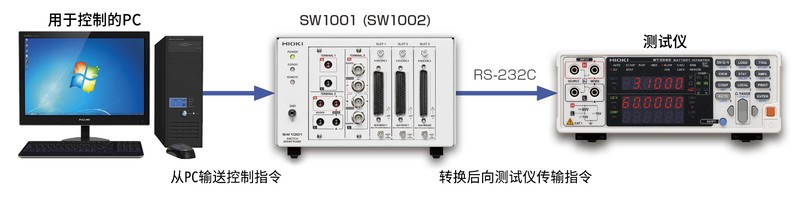

通过通讯指令传输功能，节约控制PC的使用端口数通常，来自PC的控制需要两个通讯端口：开关的通讯端口和测试仪的通讯端口。
如果使用SW1001的通讯指令传输功能，开关主机架将来自PC的控制指令传送到测试仪（也可以从测试仪进行响应）。从而能节约测试仪端的通讯端口使用数量。 -

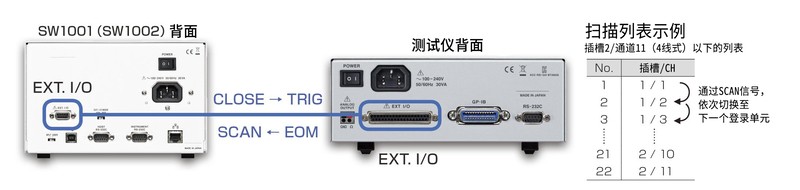

扫描功能根据提前登录的扫描列表，依次切换通道的功能。
连接开关主机架和测试仪的EXT.I/O。通过使用扫描功能，能够同步通道切换和触发测量并进行连续扫描。
基本参数
| 插槽数 | 3个 |
|---|---|
| 对应�？� | 多路扫描�？镾W9001（2线式/4线式） 多路扫描模块SW9002（4端子对（BT4560等四端子对构造的仪器）/2线式） |
| 可连接测试仪台数 | 最多2台 2线式1台+4线式1台，或者2线式1台+4端子1台 |
| 最大输入电压 | DC 60V（不能连接超过DC 60V的电池组），AC 30 Vrms, 42.4 Vpeak, 对地最大额定电压: DC 60 V |

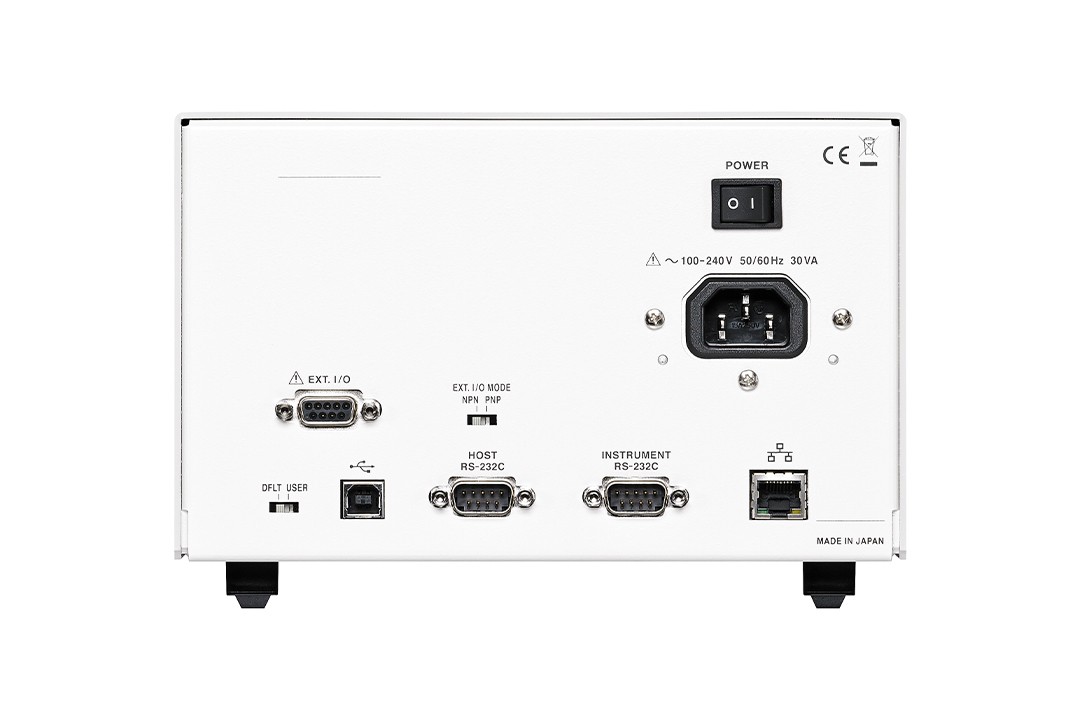

| 通讯接口 | LAN, USB, RS-232C (用于主机，用于测试仪) |
| 功能 | 通道切换、接线方式、扫描功能、通讯指令传输、通道延迟、屏蔽切换 |
| 电源 | AC 100 V?AC 240 V / 30 VA (50/60 Hz) |
| 体积及重量 | 215W × 132H × 420D mm, 3.7 kg |
| 附件 | 电源线 ×1, 使用说明书 ×1, 使用上的注意事项 ×1, USB驱动CD ×1 |
基本参数 多路扫描�？�
| SW9001 | SW9002 | |
| 接线方式 | 2线式或者4线式 | 4端子（6线式）或2线式 |
| 通道数 | 22ch（2线式）/11ch（4线式） | 6ch（4端子）/6ch（2线式） |
| 接点方式 | 电枢继电器 | |
| 通道切换时间 | 11ms（不含测量时间） | |
| 最大允许电压 | DC 60 V, AC 30 Vrms, 42.4 Vpeak | |
| 最大允许电流 | DC 1 A, AC 1 Arms | DC 1 A, AC 1 Arms (SENSE), DC 2 A, AC 2 Arms (SOURCE, RETURN) |
| 最大允许功率 | 30 W (电阻负载) | |
| 对地最大额定电压 | DC 60V | |
| 体积及重量 | 25.5W × 110H × 257D mm, 210 g | 25.5W × 110H × 257D mm, 196 g |
| 附件 | 使用说明书×1 | |
