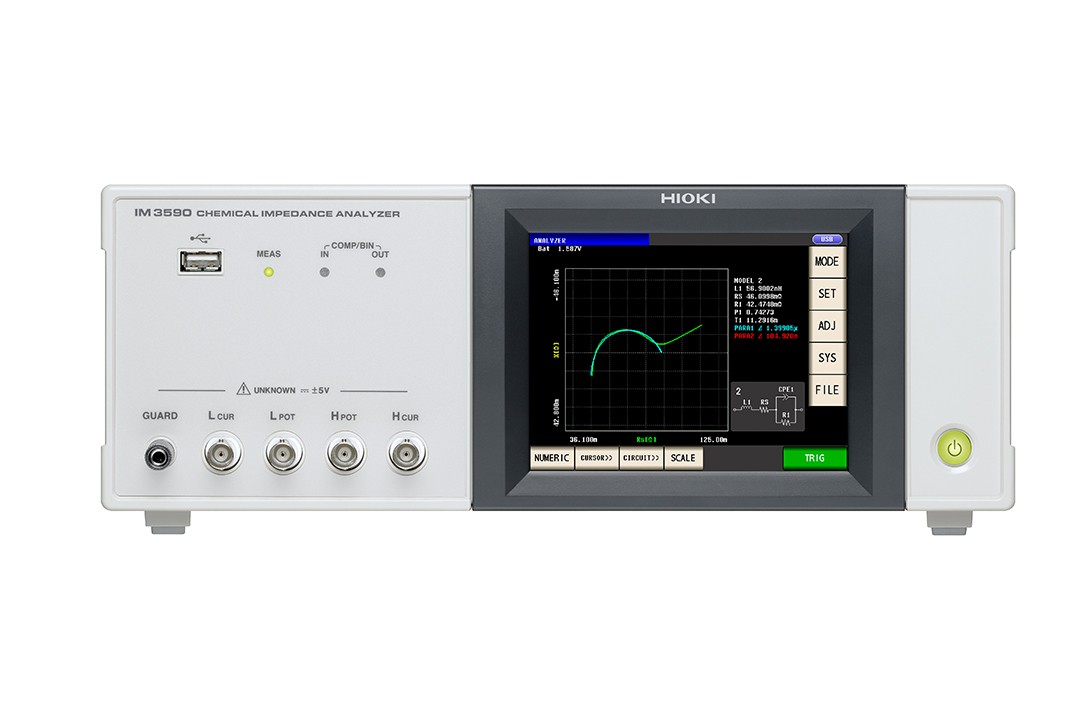

化学阻抗分析仪IM3590
返回上一页用于测量电气化学零件和材料/电池/EDLC(电气双层电容)
测量18种参数
测量频率1 mHz～200 kHz
测量时间：2ms
Cole-Cole图、等效电路分析
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 主机升级
- 常见问题
● 适用于离子运动和溶液电阻测量，1mHz ～ 200kHz的宽范围信号源
● 1台机器即可实现LCR测量、扫描测量的连续测量和高速检查
● 可测量电池的无负载状态产生的内部电阻
● 最快2ms的高速测量，实现扫描测量的高速化
● 基本精度±0.05%，零件检查到研究开发测量均可对应
● 适用于Cole-Cole图、等效电路分析等电器化学零件和材料的电阻(LCR)测量
注：主机不带测试治具。请从选件中选择测试治具和探头。
※ RS-232C用连接线可使用普通的对应联锁的交叉线。RS-232C连接线9637仅可在不使用硬件流程控制时使用。
※ RS-232C用连接线可使用普通的对应联锁的交叉线。RS-232C连接线9637仅可在不使用硬件流程控制时使用。
-

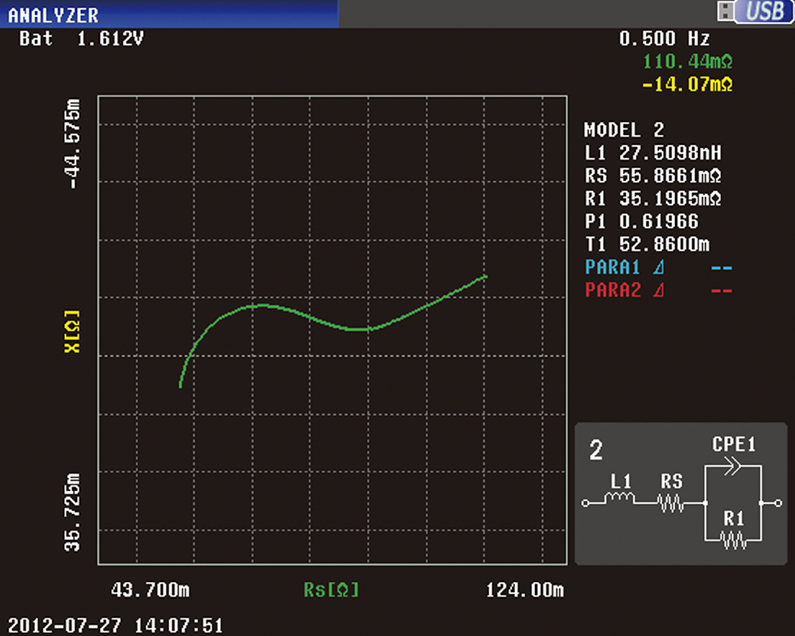

阻抗分析仪IM3590：对应Cole-Cole图，等效电路分析等阻抗测量使用例：可以用于电气化学元件和材料、电池、双电层电容器的测量中的Cole-Cole图和等效电路分析。
使用例：适用于电池的电极/电解质界面中的电荷移动电阻或电解质内的物质移动过程等电池内部的现象分析 -
阻抗分析仪IM3590：具备用于电池的内部电阻测量的电池测量模式自动测量电池电压，通过产生和电池电压相同的直流电压，可以测量电池无负载状态下的内部阻抗。
·可测范围：10 mΩ～10 Ω
·电池电压：5V以下 -
阻抗分析仪IM3590：把握电子元件、压电元件/共振元件的频率特性通过扫描测量频率（最多801点），频率特性、Cole-Cole图显示，轻松把握特性。也能进行信号电平（电压/电流）和DC偏压扫描。
-
阻抗分析仪IM3590：通过时间间隔测量掌握随时间变化的行为因为最多可进行801点的时间间隔测量，因袭能够显示随时间变化的图标，掌握根据温度等环境变化的特性。
-
精度计算软件仅需输入数值即可轻松计算精度。
阻抗分析仪精度计算软件请点击 -

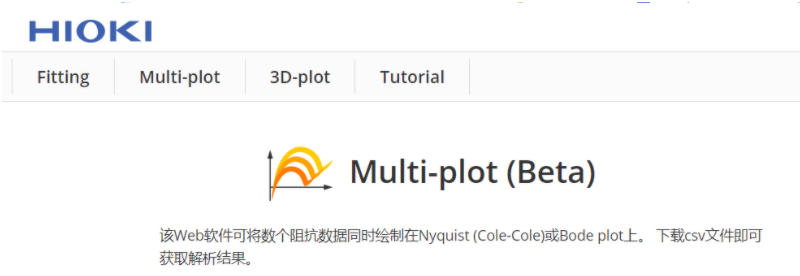

Multi-plot该软件能利用既定模型解析电池阻抗数据的等效回路。擅长解析Li-lon电池，特别是数十mΩ的阻抗数据。该Web软件可将数个阻抗数据同时绘制在Nyquist (Cole-Cole)或Bode plot上。 下载csv文件即可获取解析结果。软件详细介绍网页请点击这里
基本参数
| 测量模式 | LCR模式，连续测量（LCR/分析），分析模式（频率或电平扫描，温度特性，等效回路分析） |
|---|---|
| 测量参数 | Z, Y, θ, Rs (ESR), Rp, Rdc (直流电阻), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (导电率), ε (介电常数) |
| 测量量程 | 100mΩ～100MΩ, 10档量程 (所有参数均由Z规定) |
| 显示范围 | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : ± (0.000000 [単位]～9.999999G [单位]) 仅Z和Y为绝对值显示 θ: ± (0.000°～999.999°), D: ± (0.000000～9.999999) Q: ± (0.00～99999.99), Δ%: ± (0.0000%～999.9999%) T: -10.0℃～99.9℃ |
| 基本精度 | Z: ±0.05% rdg. θ: ±0.03° |
| 测量频率 | 1 mHz～200 kHz (1 mHz～10 Hz步进) |
| 测量信号电平 | 普通模式： V模式，CV模式：5 mV～5 V rms，1 mV rms步进 CC模式：10 μA～50 mA rms，10 μA rms步进 低阻抗高精度模式： V模式，CV模式：5 mV～2.5 V rms, 1 mV rms步进 CC模式：10 μA～100 mA rms, 10 μA rms步进 |
| 输出电阻 | 普通模式：100 Ω，低电阻高精度模式：25 Ω |
| 显示 | 彩色TFT5.7英寸，可设置显示ON/OFF |
| 测量时间 | 2ms（1kHz，FAST，显示屏OFF，代表值） |
| 功能 | DC偏压测量，直流电阻温度补偿（标准温度换算显示），温度测量，电池测量（自动DC偏压外加方法），BIN测量（分类功能），面板读取·保存，存储功能 |
| 接口 | EXT I/O（处理器），USB通讯，USB存储 选件：可安装RS-232C/GP-IB/LAN其中之一 |
| 电源 | AC 100～240 V, 50/60 Hz, 50 VA max |
| 体积及重量 | 330W × 119H × 168D mm, 3.1 kg |
| 附件 | 电源线×1，使用说明书×1，CD-R（通讯说明书，使用软件）×1 |
偏置单元
适配主机
软件
可配套使用的产品(2022年5月)
PC通讯
温度探头
探头和测试治具
当使用9268-10或9269-10时，需要外接恒压和恒流源。
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
3511-50，IM3523, IM3533, IM3533-01，IM3536，iM3570,IM3590
LCR测试仪
3511-50/IM3523/IM3533/IM3533-01/IM3536/IM3570/IM3590的通讯控制、精度计算、测量范围计算、画面获取、设置的保存和读取
826.53 KB
IM3590
化学阻抗分析仪
IM3590，IM3570，IM3523，IM3533，IM3533-01，IM3536，IM7580的通讯指令说明，USB驱动，应用软件
54.47 MB
| LCR测试仪IM3590版本升级 |
 |
| 版本升级应由熟悉IM3590的功能和操作且有资格的技术人员来操作。 如果不确定操作流程，请联系当地HIOKI分支机构寻求帮助。 |
|
| 1. | IM3590的软件 | |
| 最新硬件版本如下。如果您还在使用旧版本，强烈建议您使用升级的A版本。 | ||
| ?硬件版本: V1.14 |
| |
| 2. | 如何检查版本编号 | |
| ||
| ||
| ||
如果IM3590版本为 V1.14，则无需升级仪器。
| ||
LCR测试仪IM3590版本升级
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买的代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
? 版本升级中请不要切断主机电源。而且请不要拔出PC卡。若切断电源可能造成仪器损坏而需要送修。
? 使用说明书请使用最新版。
版本升级需要使用U盘。
请确认了以上内容之后再进下载升级软件。
软件的下载文件为ZIP格式。解压后的软件请先保存至U盘中，再按照"版本升级方法"进行版本升级。
关于版本升级的步骤请下载"版本升级方法"。
"版本升级方法"中写明了软件下载到主机版本升级的所有步骤。
