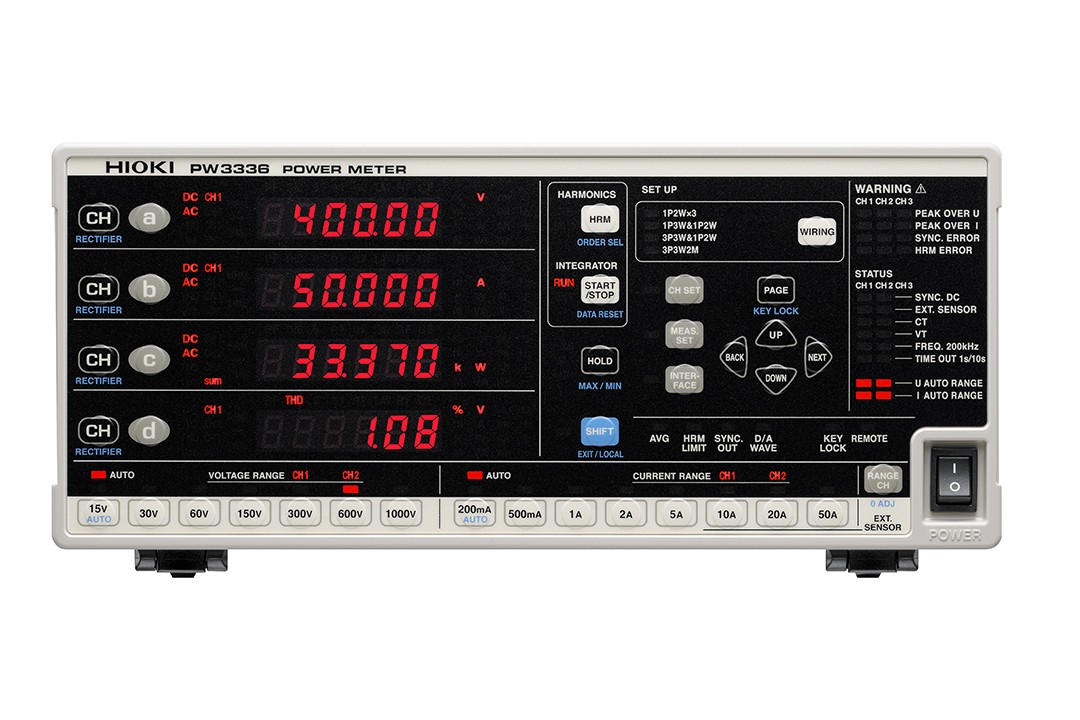

功率计PW3336
返回上一页AC/DC 2CH的功率计
2ch输入，DC，或1P2W~3P3W
最大输入1000V，65A
DC，或0.1Hz~100kHz
基本精度±0.1%
直接输入，LAN/RS-232C
-01：GP-IB
-02：D/A输出
-03：GP-IB&D/A输出
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 主机升级
- 解决方案
- 常见问题
● 支持支持2ch输入，DC、可测单相2线~三相3线
● 用于马达、变频器、功率调节器、电源等的开发和生产
● 高基本精度：±0.15%
● 宽频带：DC，0.1Hz~100kHz
● 直接输入方式下最大可测65A的大电流
● 标配谐波测量：符合IEC61000-4-7
● 变压器/马达的无负载试验中，即便是低功率因数也能实现高精度测量
● 支持最大AC 5000A输入，带外部电流传感器输入端口
● 最多可同时控制8台仪器
-
产品介绍视频
基本精度
| 测量线路 | 单相2线、单相3线、三相3线(每个接线均可设置电压/电流量程) |
|---|---|
| 测量项目 | 电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率、效率、电流累积、有功功率累积、累积时间、电压波形峰值、电流波形峰值、电压波峰因数、电流波峰因数、时间平均电流、时间平均有效功率、电压纹波率、电流纹波率 |
| 谐波相关项目 | 同步频率范围：10Hz～640Hz，分析次数：最多50次 谐波电压有效值，谐波电流有效值，谐波有功功率，总谐波电压畸变率，总谐波电流畸变率，基波电压，基波电流，基波有功功率，基波视在功率，基波无功功率，基波功率因数(位移功率因数)，基波电压电流相位差，通道间电压基波相位差，通道间电流基波相位差，谐波电压含有率，谐波电流含有率，谐波有功功率含有率 (仅限通过专用软件获取数据：谐波电压相位角，谐波电流相位角、谐波电压电流相位差) |
| 测量量程*1 | [电压] AC/DC 0.15V～1000V *1：使用电流传感器时，最小最大电流值和精度根据其规格而定 |
| 累积测量 (累积：10000小时以下) | [电流] 6位显示 (0.00000 mAh～，极性分类和综合值) [有功功率] 6位显示 (0.00000 mWh～, 极性分类和综合值) |
| 输入电阻 (50/60 Hz) | 电压：2 MΩ，电流：1 mΩ以下 (直接输入) |
| 基本精度 (有功功率) | ±0.1% rdg. ±0.1% f.s. (DC) ±0.1% rdg. ±0.05% f.s. (45 Hz ~ 66 Hz, 输入< 50% f.s.时) ±0.15% rdg. (45 Hz ~ 66 Hz, 50% f.s. ≤ 输入时) |
| 显示更新率 | 约5次/s～20s (根据平均次数的设置而变化) |
| 频率特性 | DC，0.1Hz～100kHz |
| D/A输出 仅限-02/-03 | 16ch (从下面选择输出项目)，电平输出DC ±2 V，波形输出1 V f.s. 电平输出/波形输出(电压/电流/有功功率)，电平输出(视在功率/无功功率/功率因数等)，高速有功功率电平输出 |
| 功能 | [整流方式切换] AC+DC, AC+DC Umn, AC, DC, FND 自动量程，平均值，VT·CT设置，同步控制，MAX/MIN等 |
| 接口 | 标配RS-232C/LAN，支持GP-IB(仅限-01、-03) |
| 电源 | AC 100 V～240 V, 50/60 Hz, 40 VA |
| 体积及重量 | 305W × 132H × 256D mm, 5.2 kg |
| 附件 | 使用说明书×1，测量指南×1，电源线×1 |
电流输入(TYPE1)
可直接连接电流传感器输入端口(用于单相×1, 用于三相×2个)
200A（高精度）
※使用高精度电流传感器(不带-05的型号)时，需要用CT9900、CT9555和L9217 将PL23 (10pin )端子转换为ME15W (12pin )端子 ※传感器需要单相用×1个，三相用×2或×3个，电源和连接线也需要与传感器有相同数量
500A（高精度）
※使用高精度电流传感器(不带-05的型号)时，需要用CT9900、CT9555和L9217 将PL23 (10pin )端子转换为ME15W (12pin )端子 ※传感器需要单相用×1个，三相用×2或×3个，电源和连接线也需要与传感器有相同数量
1000A（高精度）
※使用高精度电流传感器(不带-05的型号)时，需要用CT9900、CT9555和L9217 将PL23 (10pin )端子转换为ME15W (12pin )端子 ※传感器需要单相用×1个，三相用×2或×3个，电源和连接线也需要与传感器有相同数量
2000A（高精度）
传感器用电源
PL23（10pin）-ME15W（12pin）转换
※使用型号中不带-05的PL23端子型时，使用CT9900转换为ME15W端子
其他
9165用于同步控制
PC通讯
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
编号
类别
型号
名称
备注
类型
大小
更新时间
点击
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
PW3335
PW3336
PW3337
PW3360
PW3365-30
PQ3100
PQ3198
PW6001
PW3390
PW8001
PW3336
PW3337
PW3360
PW3365-30
PQ3100
PQ3198
PW6001
PW3390
PW8001
功率计、电能质量分析仪、功率分析仪
GENNECT One
提供GENNECT One的下载网址
243 MB
PW3335
PW3336
PW3336-01
PW3336-02
PW3336-03
PW3337
PW3337-01
PW3337-02
PW3337-03
PW3390
PW6001
PW3336
PW3336-01
PW3336-02
PW3336-03
PW3337
PW3337-01
PW3337-02
PW3337-03
PW3390
PW6001
功率计
该软件可通过LAN、GP-IB或RS-232C查看测量数据、将数据保存为CSV格式，最多可通讯8台PW3335/PW3336/PW3337/PW6001/PW3390功率计。
1.2 MB
PW3336
PW3336-01
PW3336-02
PW3336-03
PW3337
PW3337-01
PW3337-02
PW3337-03
PW3336-01
PW3336-02
PW3336-03
PW3337
PW3337-01
PW3337-02
PW3337-03
功率计
通过LabView控制和选择PW3336/PW3337中的数据
5.69 MB
| 功率计PW3336，PW3337v1.23（2022年1月） |
 |
| 版本升级应由资格技术员来执行。 与PW3336，PW3337的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI代理店寻求协助。 |
|
| 1. | PW3336，PW3337软件 | |
| 现在软件最新版本如下。若您使用的版本号低于以下版本，推荐进行版本升级。 | ||
| ?主机软件: V1.23 | ||
| 2. | 主机的版本确认方法 | |
| ||
| ||
版本升级应由资格技术员来执行。
如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
请确认上面内容后，进行下载。
版本升级的方法请下载「版本升级方法」后,按说明进行。「版本升级方法」中,记载下载之前的主机应做的准备内容和下载顺序。
