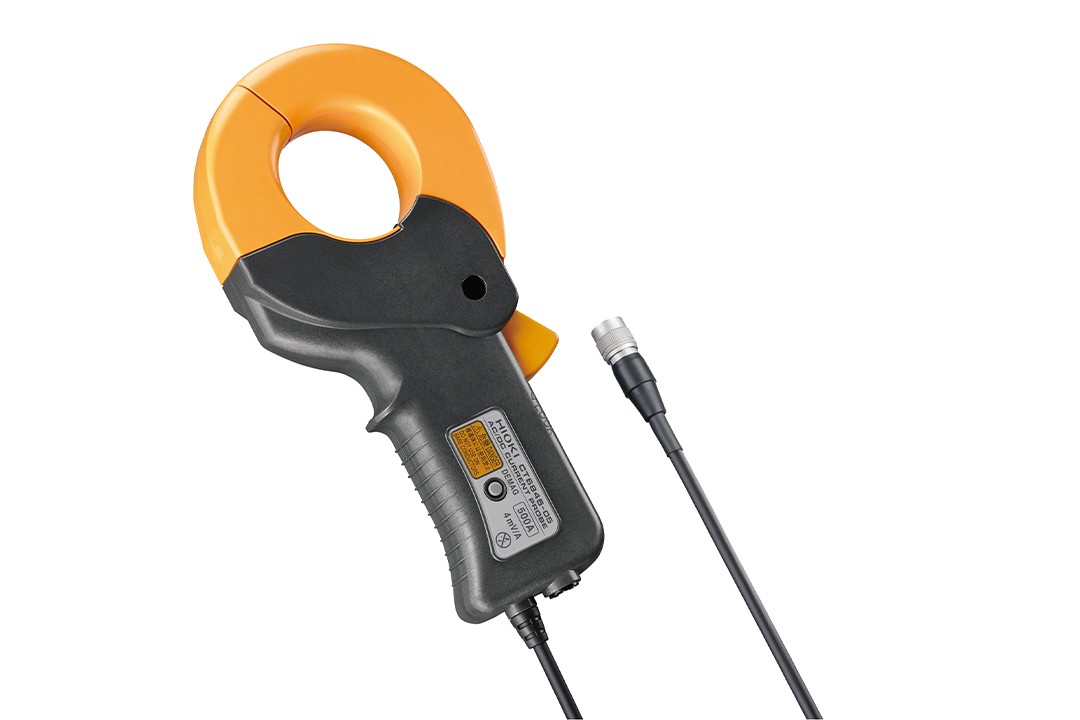

AC/DC电流探头 CT6845-05
返回上一页宽频带、高精度测量，分割电流传感器500A
CT6845：AC/DC 500A
CT6845-05：AC/DC 500A, 12pin端子
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 常见问题
● 适用于环境试验中，使用温度范围广-40℃~+85℃
● 振幅精度±0.3％，相位精度±0.1°的高精度钳式结构
● DC~200kHz的宽频带
● 单手即可操作的小巧机身，强抗震的锁定设计
● 和以前相比大幅降低了导体位置的影响、接近导体的影响、带磁的影响
● 用于汽车的电池平衡测量，变频器的转换效率评估等
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
-
德国iF设计奖获奖 -
适用于示波器的功率波形测量和用于功率计的电流传感器的高精度电流传感器磁通门技术的电流传感器和霍尔效应的相比，会因为外部温度变化导致出现测量误差。 而且输入（电流值）特别低时，或相位延迟90°的电流波形也能高精度的进行测量。 非常适合用于使用数字示波器观测功率波形，或者作为功率计的电流传感器使用。
基本参数（精度保证期1年，调整后精度保证期1年）
| 额定电流 | AC/DC 500 A |
|---|---|
| 最大输入电流 | 1000A，降额范围内 |
| 频率特性 | 振幅: DC~100 kHz, 相位: DC~100 kHz |
| 振幅/相位精度 | DC (±0.3% rdg. ±0.02% f.s.) DC < f ≤ 100 Hz (±0.3% rdg. ±0.01% f.s. , ±0.1°) 100 kHz以下规定 |
| 消耗功率 | 7 VA以下 (500 A/55 Hz测量, 电源±12 V时) |
| 输出电压率 | 4 mV/A ※本仪器的输出是通过传感器单元9555-10输出的AC+DC电压。 |
| 可测量导体直径 | φ 50 mm以下 |
| 使用温湿度范围 | -40°C~ +85°C, 80% rh以下 (不凝结) |
| 电源电压 | DC ±11 V~±15 V (通过传感器单元供电，AC100~240 V) |
| 体积及重量 | 238 W × 116 H × 35 Dmm, 860g, 线长3 m |
| 附件 | 使用说明书×1，标识带×6，携带包×1 |
可搭配使用的产品
| 适用产品/单元 | CT6845 | CT6845-05 |
|---|---|---|
| PW6001，PW3390 | △（需要CT9900） | ○ |
| 3390 | ○ | △（需要CT9901） |
| 3193系列 | ○ | △（需要CT9901） |
| 8971 | △（需要9318） | △（需要9318，CT9901） |
| 8940 | △（需要9318，9705） | △（需要9318，9705，CT9901） |
选件D
※用于连接F/V单元8940，电流单元8971。
选件C
※最多可连接2根CT9902。
选件B
※最多可连接2根CT9903，不能和9279/78/77搭配使用。
选件A
