● 绝缘（500/1000V）/ 耐压（变压器容量100VA）连续测试
● 可以在自动测试模式下连续绝缘耐压、耐压绝缘测试
● 与安全测试软件9267组合
● 保存耐压模式、绝缘模式、各种最大8通道的测试条件
● 根据PWM方式，发生不依存电源电压的正确的测试电压

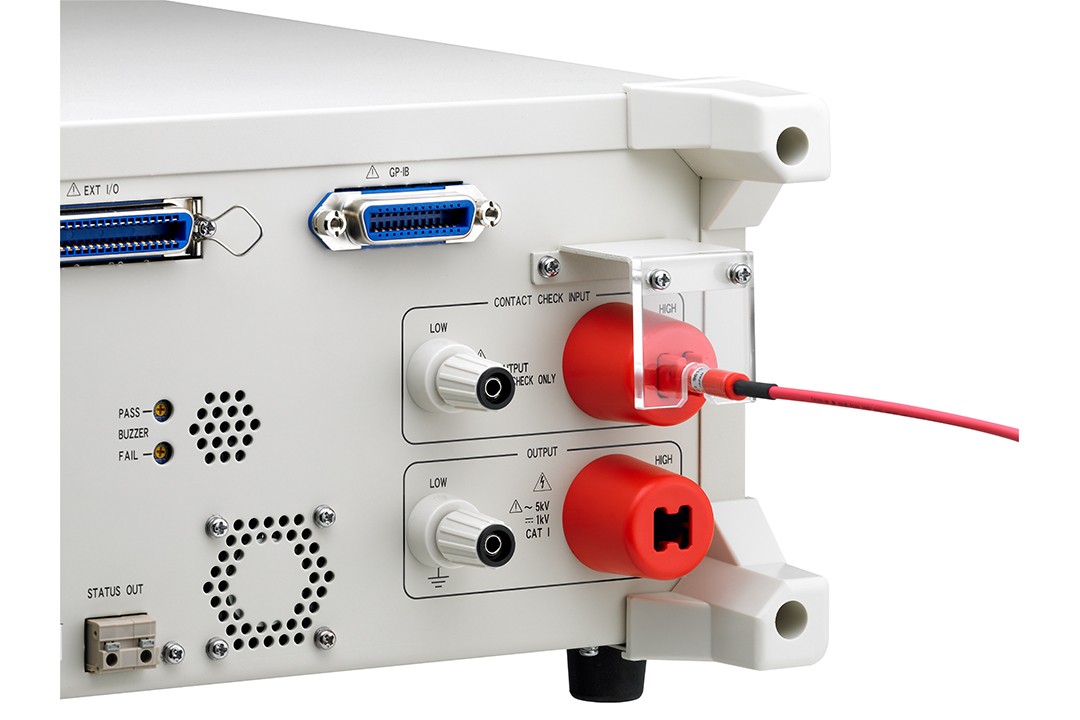

接触检查时，需要另外购买高压测试线9615。
-
仅限检查线中必需的规格的标准机型除了保证自动化的功能，还紧凑的集中了测量功能的标准机型
● 全远程控制
● AC耐压试验max.5kV
● 绝缘试验500V/1000V 固定电压
● 变压器电容100VA
【耐压测试】
| 输出电压 | AC0.2～5.00kV |
|---|---|
| 电压设置方式 | 数字设置，设置分辨率：0.01kV |
| AC波形/频率 | 正弦波（无负载时畸变率在5％以下），可以在50/60Hz切换 |
| 电流测量范围 | 0.01mA～20.0mA，真有效值显示（数字） |
| 测量量程 | 10mA，分辨率：0.01mA / 100mA，分辨率：0.1mA |
| 电压计 | 精度：±1.5%rdg.（1000V以上），±15V（1000V以下）（有效值显示） |
| 判定方式 | 窗口比较方式（数字设定） |
【绝缘电阻试验】
| 额定电压 | DC500V，DC1000V |
|---|---|
| 无负载电压 | 额定电压的1～1.2倍 |
| 额定测量电流 | 1～1.2mA，短路电流：4～5mA（500V）/2～3mA（1000V） |
| 测量范围/精度 | 0.5MΩ～999MΩ(5000V)/1MΩ～999MΩ(1000V)：±4%rdg. 1000 MΩ～2000 MΩ：±8%rdg. |
| 判定方法 | 窗口比较方式（数字设定） |
【定时器】*实际试验时会因为负载的不同而导致定时器设定时间的不同
| 设置范围 | 0.3 ～ 999s |
|---|---|
| Ramp/Delay | 测试电压Ramp up、down，绝缘电阻试验延迟：0.1～99.9s |
| 功能 | 耐压，在绝缘电阻的试验内容中各8种内存，保持，蜂鸣器，检查接触功能（耐压，绝缘抵抗） |
| 监测功能 | 输出电压，检测电流，绝缘电阻。监测周期：4回/s以上 |
| 电源 | AC100～240V(50/60Hz)，最大200VA |
| 体积/重量 | 320W×155H×395Dmm，15kg |
| 附件 | 9615高压测试线（高压线和回路，各1），电源线×1，使用说明书×1，防脱落挡板×1 |
