高压继电器盒 SW2001

返回上一页

面向电机定子综合测试系统的多路复用器

询价预约

概要
规格
选件
相关下载
解决方案

● 将6中不同的电机定子测试集成于1台继电器盒中
● 可在高压测试和4端子低压测试之间安全切换
● 耐用可靠的硬件设计
● 多达24通道，大大减少了布线工作量和测试时间

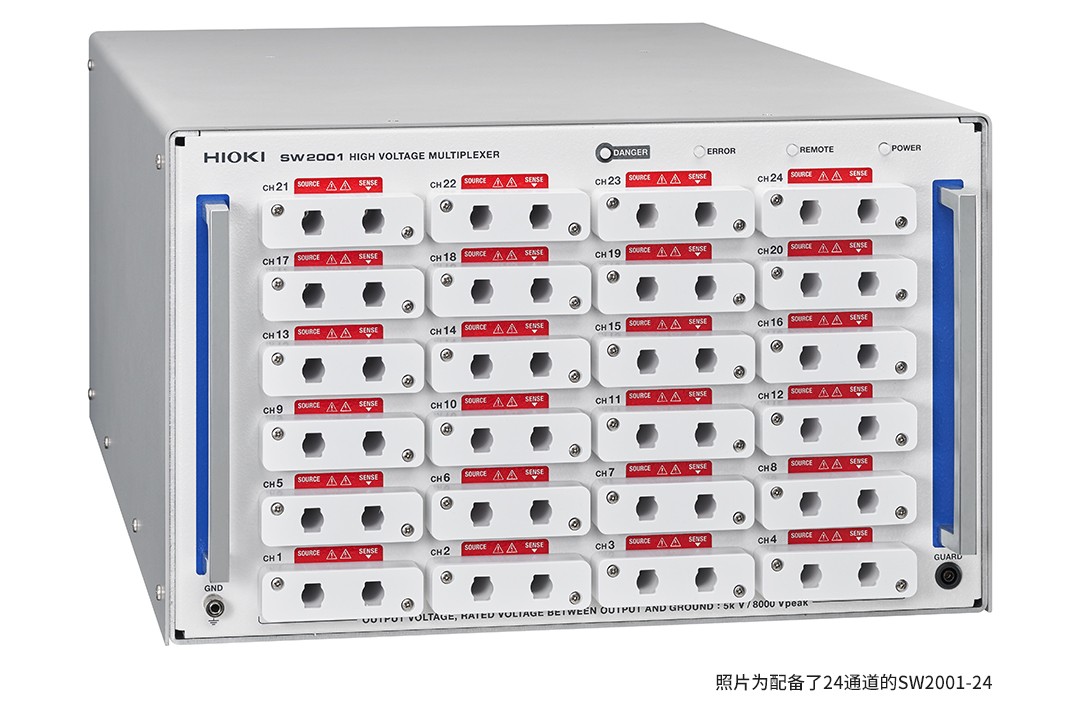

面向电机定子综合测试系统的继电器盒

高压继电器盒 SW2001通过连接多种仪器可进行六项不同测试 —— 电阻测试、电感测试、浪涌测试、耐压测试（Hipot）、绝缘电阻测试以及局部放电测试（交流PD与脉冲PD），实现高压测试与4端子低压测试之间安全且无缝的切换。通过有效缓解在高压测试（如耐压测试、绝缘电阻测试等）中绕组所蓄积的能量带来的影响，将电阻表、LCR 测量仪等低压测量设备的损坏风险降至最低。凭借坚固的硬件设计确保了测量精度，降低了高压继电器的更换频率。

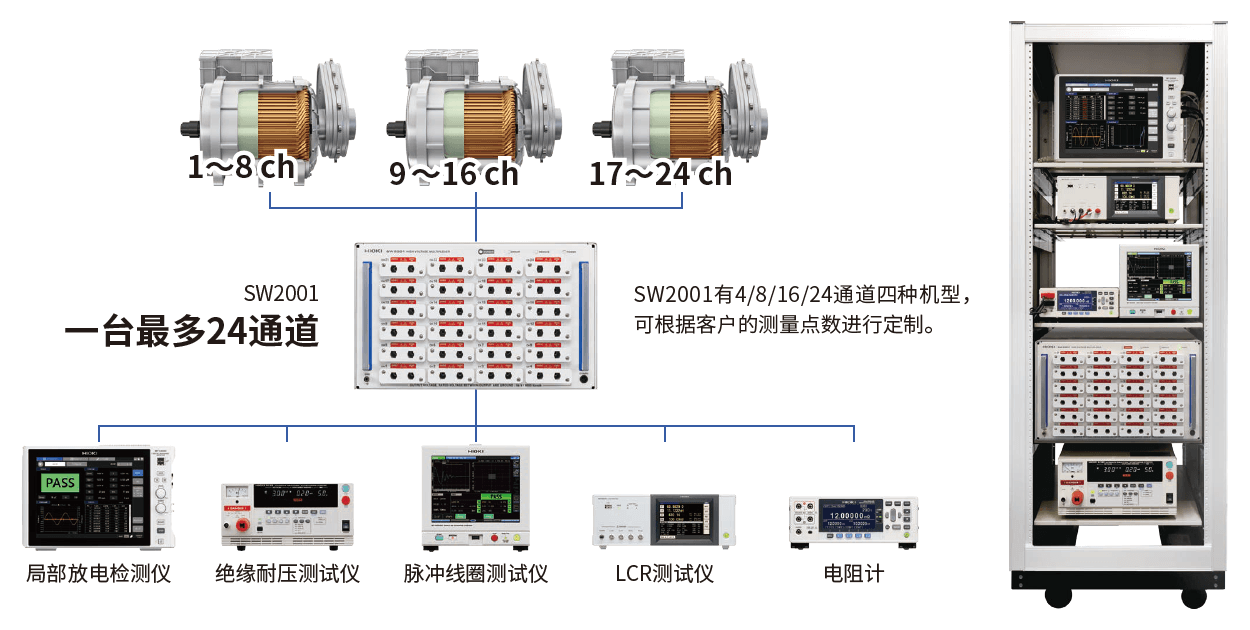

将6中不同的电机定子测试集成于1台继电器盒中，提高生产效率

可根据测量点选择通道数
通过将多台仪器连接到SW2001，可进行六种类型的测试：电阻测试、电感测试、层间短路测试、耐压测试、绝缘电阻测试和局部放电测试(交流PD和脉冲PD)，从而简化电机测试。减少串联电机测试线(传统型测试线)和并联电机测试线(最新型测试线)频繁重新连接的工时。SW2001最多可同时测试三台内置两个热敏电阻温度传感器的三相电机。
能够构建大幅减少生产线停工的高可靠性检测系统

采用长寿命、高可靠性的多路复用器设计

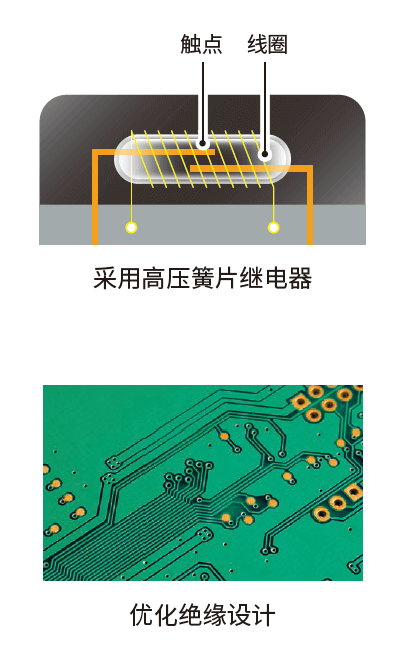

为了减少维护频率，SW2001采用了耐用的高压簧片继电器。这种继电器的工作原理是向相邻的励磁线圈施加电流，产生磁�。佣油ɑ蚨峡ＡЧ苤械拇サ恪２捎谜庵止ぷ鞣绞降母哐勾呕杉痰缙骺梢栽诟哐沟缏�(最大峰值电压 8 kV)中安全切换，并减少泄漏电流对测量的影响。
除了使用这种簧片继电器外，本仪器还采用了精密的绝缘设计，以确保更精确的测量，包括优化继电器之间的空间绝缘距离、选择合适的绝缘材料、使用高耐压电路板来加强继电器接地绝缘。此外，本仪器还具有放电保护功能，可最大限度地降低因待测绕组中积蓄的能量而损坏测量仪器的风险。

保证的测量性能和高耐用性
· 对精度的影响
对绝缘电阻测量的影响：2%(1 M~1 GΩ)
对交流PD测量的影响：40 pC或更低(在施加3 kV时)
· 耐久性
最大允许脉冲电流：峰值100 A
主电路继电器寿命：500万次或以上(参考值)

安全切换
SW2001除了交/直流耐压测试(最高5 kV rms)和脉冲测试外，还提供用于测量电机绕线电阻和电感等特性的安全、全面的功能(最高8 kV峰值)。

防止绕组中积蓄的能量损坏低压测试设备
保护性放电功能可在关闭I/O继电器的主电路之前，通过将输出侧的主电路接地来释放残留能量。可防止因积蓄的能量而损坏低压电表。

基本参数

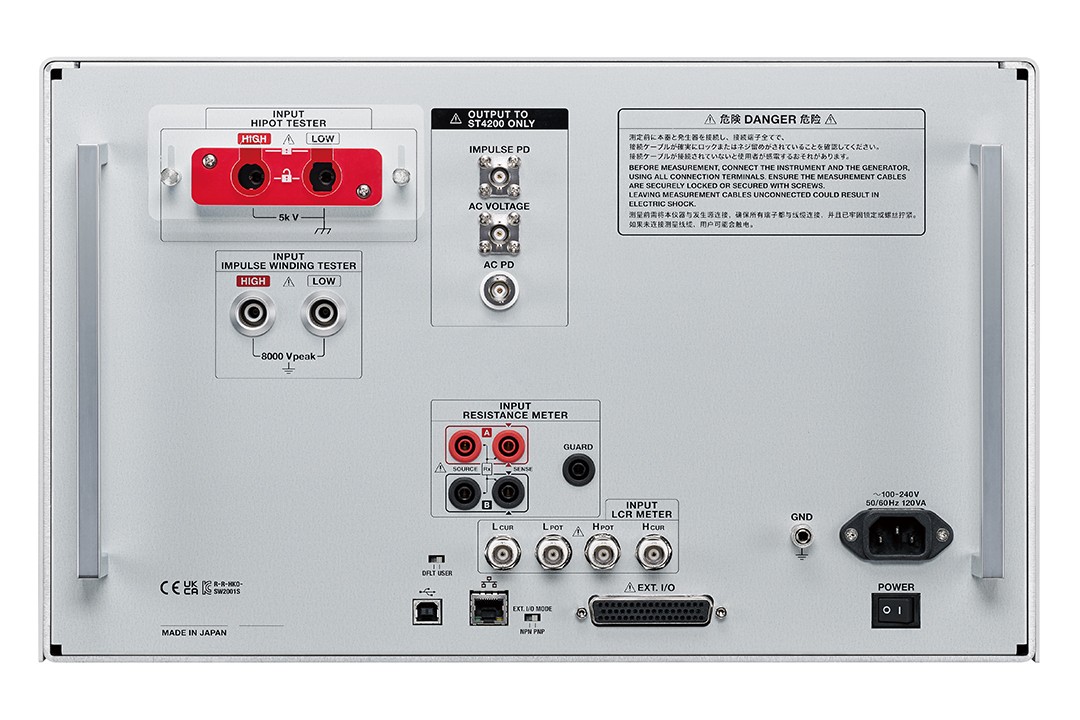

输入通道	高压2端子输入2通道：绝缘耐压测试仪输入，脉冲线圈测试仪输入低压4端子输入2通道：LCR测试仪输入，电阻计输入

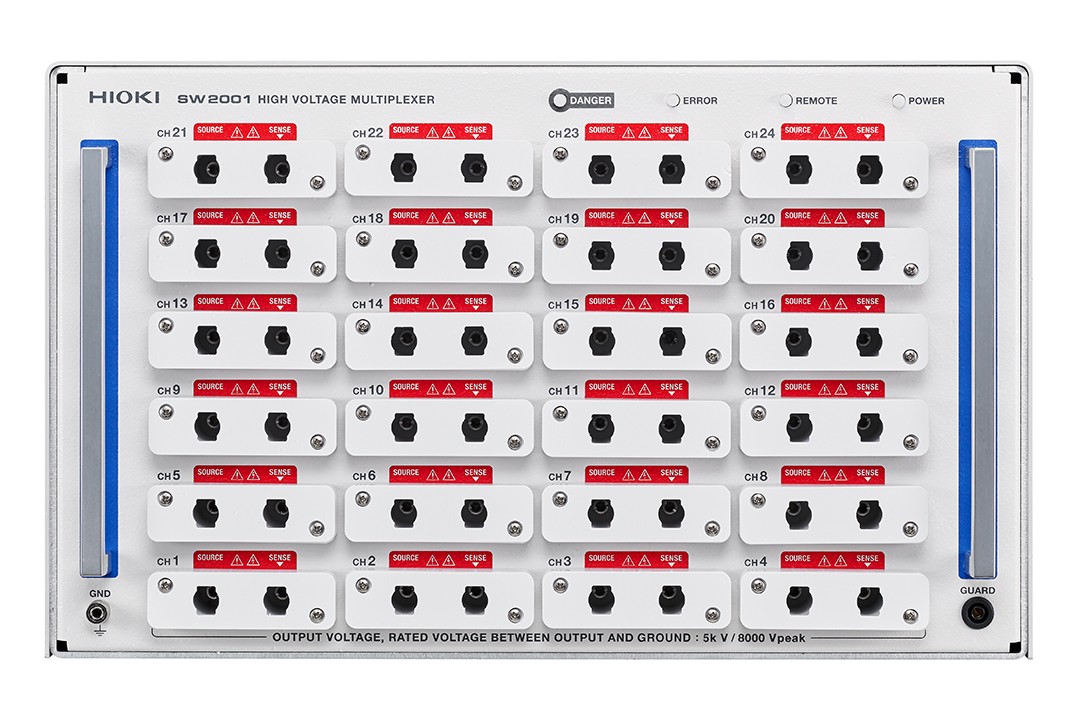

输出通道	CH1～CH4(SW2001-04)，CH1～CH8(SW2001-08)，CH1～CH16(SW2001-16)，CH1～CH24(SW2001-24) 各通道，SOURCE端子(或2端子用输出端子)和SENSE端子
局部放电传感器输出	交流电压监测器(BNC端子)，交流局部放电电流传感器输出(BNC端子)，脉冲局部放电电流传感器输出(BNC端子) *仅限安装有ST9200或ST9201时(下订单时需指定的选件)
最大输入电压	高压2端子输入-耐压测试仪输入端子：AC 5 kV rms、DC 5 kV、7.07 kV peak 高压2端子输入-脉冲输入端子：8 kV peak(脉冲) 低压4端子输入-LCR测试仪输入端子，电阻计输入端子：AC 30 V rms、DC 60 V、42.4 V peak
输出额定电压	AC 5 kV rms、 DC 5 kV、8 kV peak(脉冲)
对地最大额定电压	高压2端子输入 - 耐压测试仪输入端子：AC 5 kV rms，DC 5 kV，7.07 kV peak 高压2端子输入 - 脉冲输入端子：8 kV peak(脉冲) 低压4端子输入 - LCR测试仪输入端子，电阻计输入端子：AC 30 V rms、DC 60 V、42.4 V peak 输出端子：AC 5 kV rms、DC 5 kV、8 kV peak(脉冲)
允许通过的最大脉冲电流	100 A peak
主电路继电器寿命	开关次数：500万次以上(参考值)

一般参数

功能	连锁、通道延时、保护放电功能、加速放电功能
接口	USB, LAN, EXT. I/O
电源	额定电源电压：AC 100 V～240 V, 额定功率：120 VA
体积	约439.2(W)×约265.9(H)×约770(D) mm（不含突起物）
重量	SW2001-04：约20.5 kg，SW2001-08：约22.5 kg，SW2001-16：约27.0 kg，SW2001-24：约31.5 kg (不含订购时需指定的选件ST9200、ST9201) 包含ST9200的情况下：加上1.2 kg，包含ST9201的情况下：加上139 g
附件	电源线 ×1, 操作注意事项 ×1, 启动指南 ×1, 支撑脚 ×4, EXT I/O连接器 ×1, EXT I/O连锁解除连接器 ×1
