● 适用于：电解槽，燃料电池整堆，燃料电池系统，单电芯
● 测试通道不区分型号，最大电压1000V
● 单台通道数量大到可50ch
● 内置数据处理功能
-

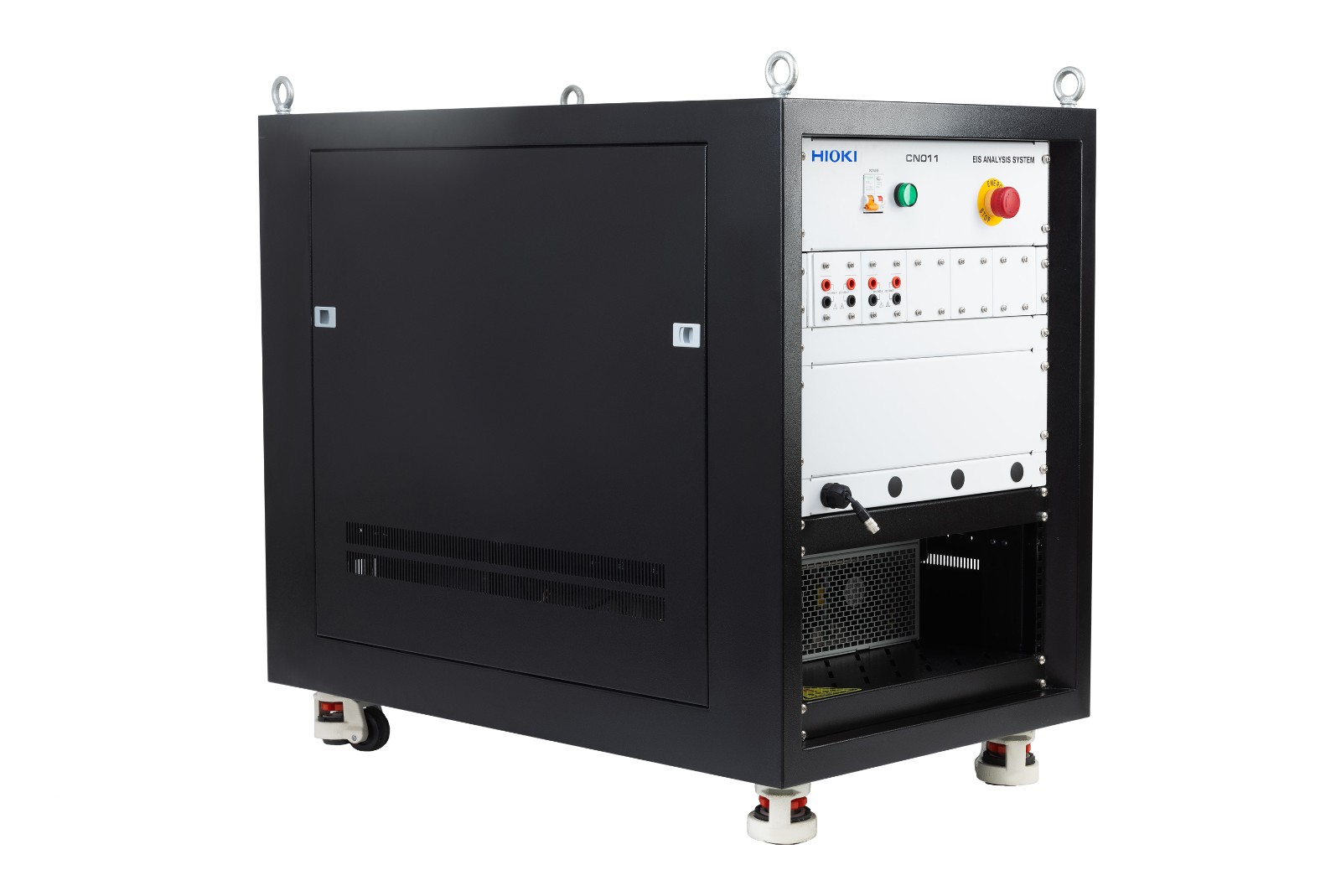

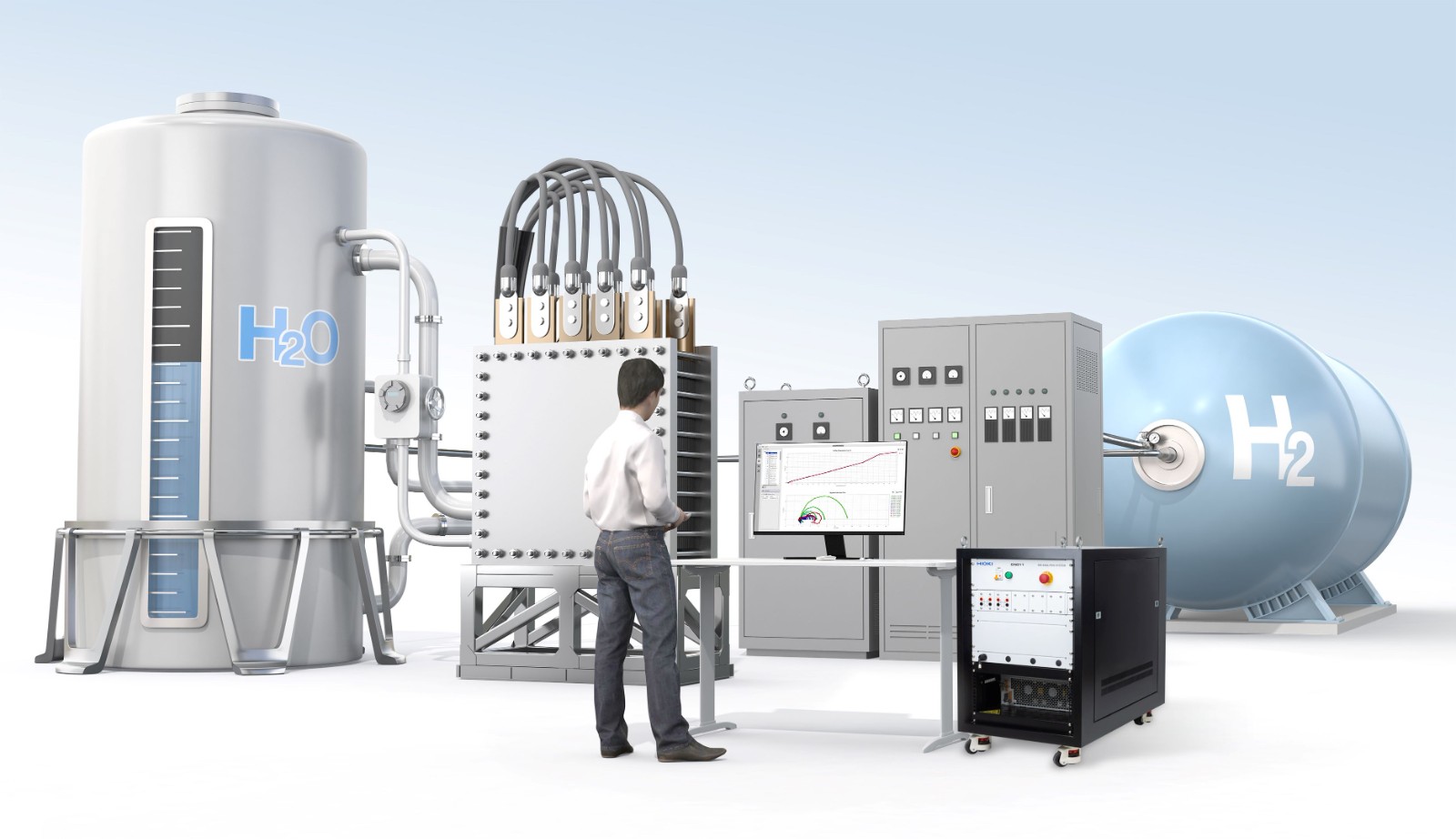

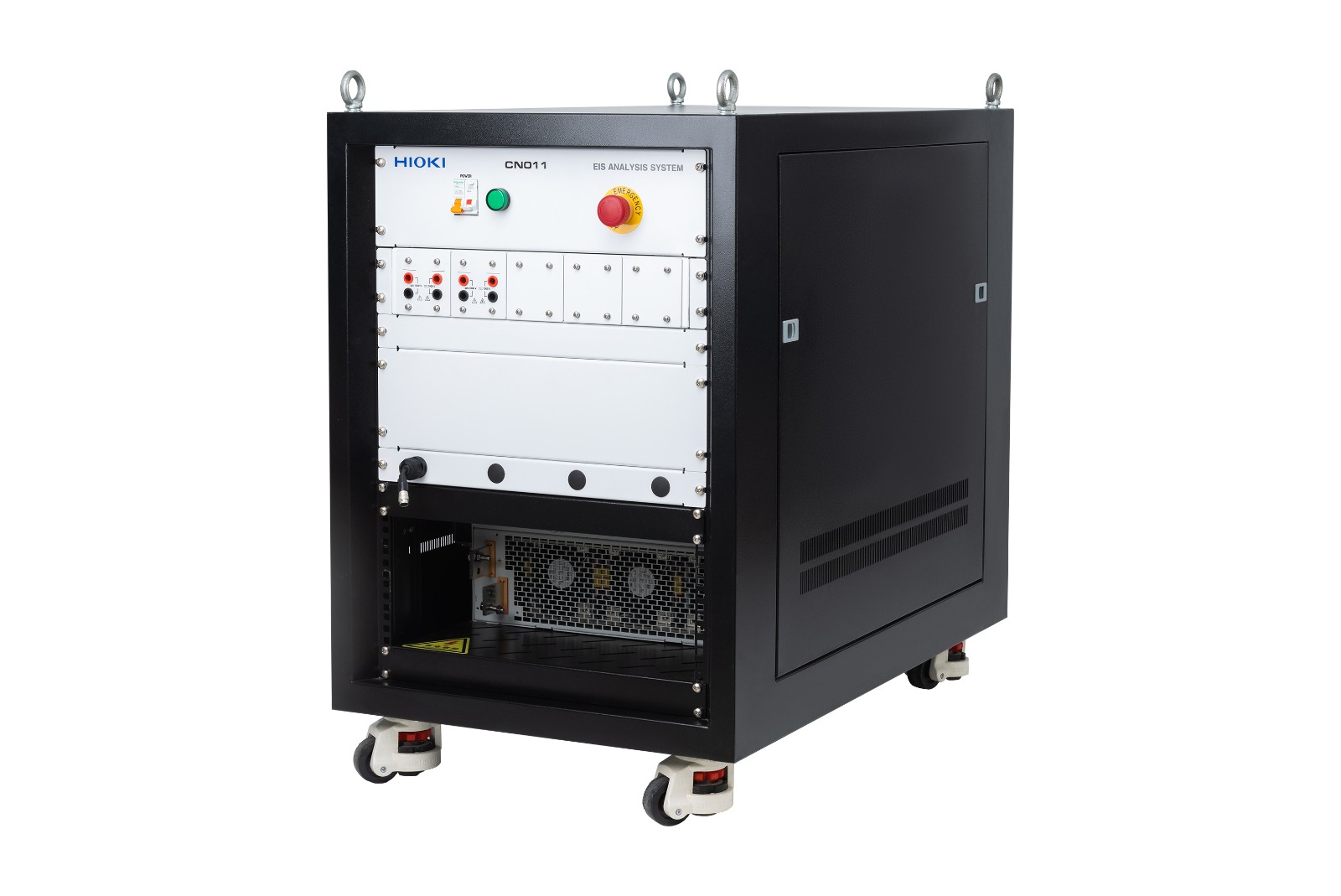

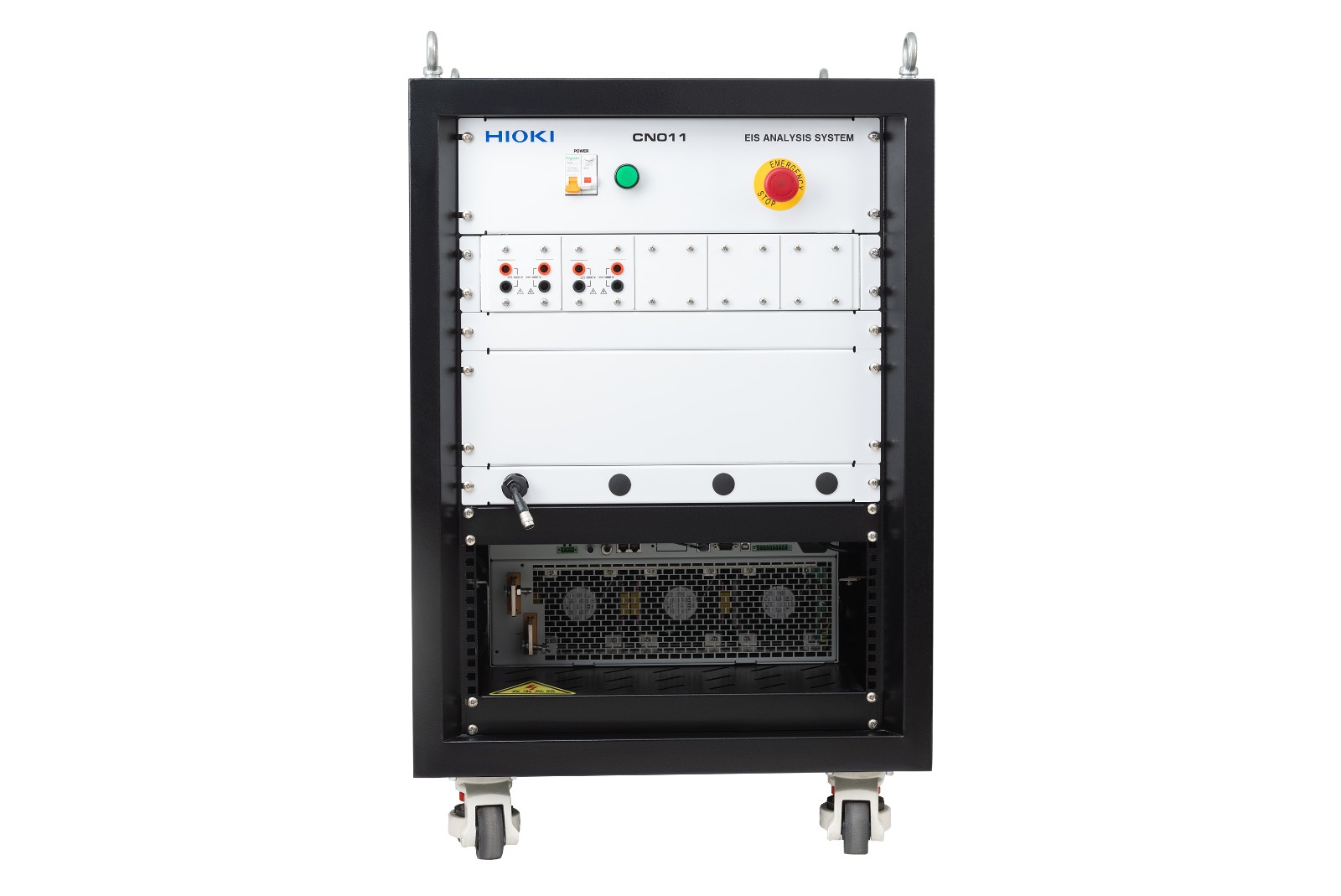

用于测量水电解槽和燃料电池的EIS分析系统 ALDAS-HCmp冠军提供用于评估水电解槽和燃料电池的革命性测量解决方案 ALDAS-H。
ALDAS方法可以测量电池和电池组的阻抗，并记录被测物在大电流运行时阻抗值的变化。点击查看详情
-

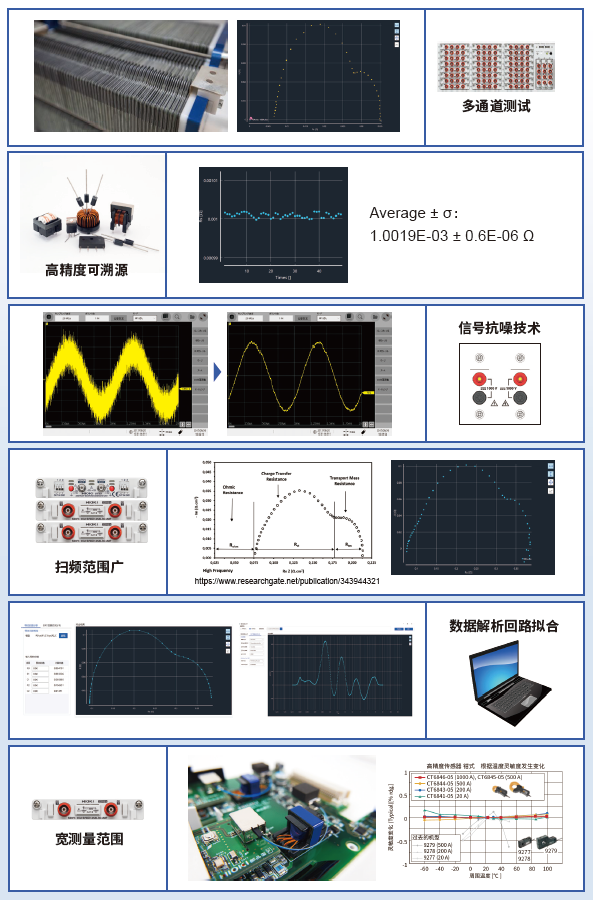

产品特点CN011基于燃料电池电堆、电解槽、锂电池包液流电池等的动态阻抗测试需求设计开发，提供准确可信的交流内阻数
据及奈奎斯特曲线。
①高精度可溯源
可稳定测量0.1mΩ的单电芯。可提供国标可溯源测量值（出厂指定选件）。
②多通道测试
可拓展多通道方案，可以覆盖多节电芯的同步扫频测试需求，便于掌握处于不同位置的电芯的阻抗情况。
③扫频范围广
CN011系统的信号采集单元由一台设备完成同步测试。可满足0.01Hz~20kHz的扫频范围。
④信号抗噪技术强
通过HIOKI独有的信号处理技术抑制干扰信号，极大地提高了CN011系统的静态测试精度。
⑤测量范围宽广
CN011系统的信号发生和信号采集功能由波形记录仪的不同�？橥瓿桑？橥ǖ兰渚登衣阕畲�1000V的测试。
⑥数据解析回路拟合
在保证CN011系统测量精度的的同时，可对测量所得数据进行分析统计，配套等效回路拟合软件可对燃料电池的等效回路进行拟合。
-

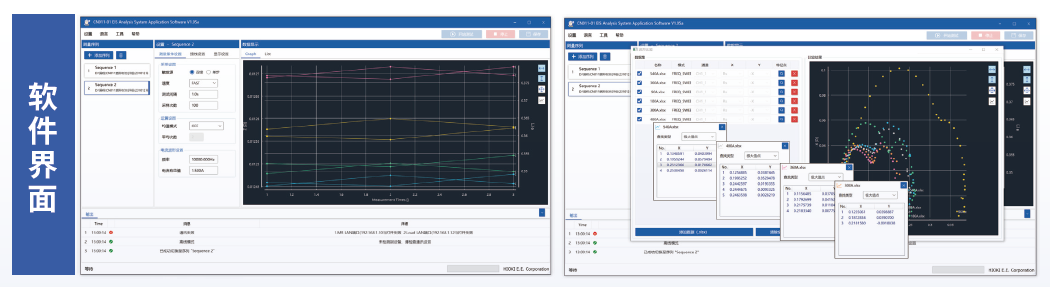

软件功能提供多种测试模式（频率扫描模式，实时间隔模式，AC电流扫描模式）
· 可自由创建测试序列，实现不同条件设置的快速切换
· 提供实时监视，实时绘图功能
· 测试结果可生成标准模板的xls文件
· 多次测量时间
· 内阻等效回路分析，DRT弛豫时间分布分析功能
-

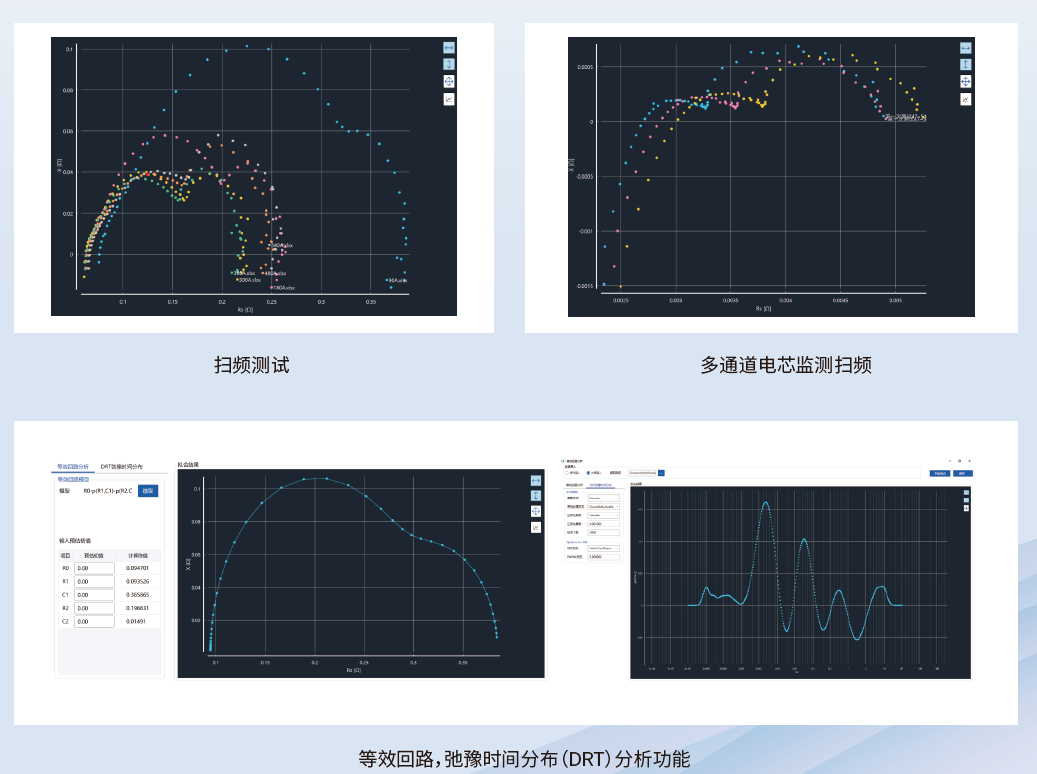

实测数据扫频测试
多通道电芯监测扫频
等效回路，弛豫时间分布（DRT）分析功能
-

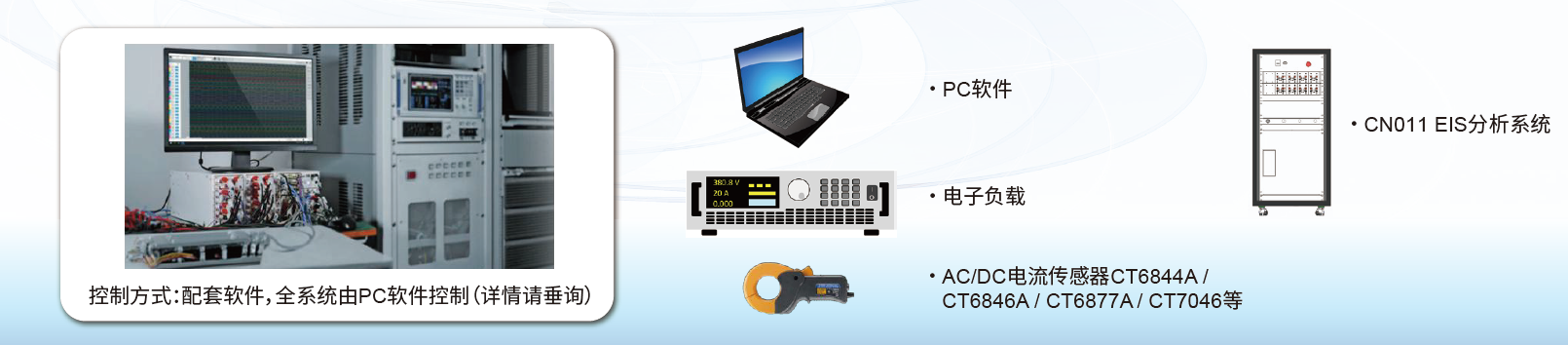

测试系统架构控制方式：配套软件，全系统由PC软件控制（详情请垂询）
基本参数
信号输入 | 测试通道数 | MAX 50ch | |||||
| 输入电压范围 | MAX 1000V*1 | ||||||
| 输入电流范围 | MAX 8000A*2 | ||||||
| 采样率 | 1MS/s | ||||||
| 频带 | DC~100kHz | ||||||
| LPF | 5/50/500/5 k/50 k/500 kHz | ||||||
| 分辨率 | 1/32000 of range(16bit) | ||||||
阻抗测量 | 激励电流精度 | 0.025%+0.025%F.S. | |||||
| 频率精度 | 1us+20ppm | ||||||
| 阻抗测试范围 | 0.1mΩ~10Ω | ||||||
| 测试频率范围 | 0.01Hz~20kHz | ||||||
| 测试时间*3 | FAST | MEDIUM | SLOW | ||||
| 单步 | 2.5 s | 4.0 s | 7.0 s | ||||
| 整体 | 150 s | 300 s | 700 s | 0.1Hz~10kHz 50point | |||
| 测试精度 | 电压 | max±0.3%f.s. | |||||
| 电流 | max±0.02%rdg±0.007%f.s.*4 | ||||||
| 阻抗 | 1%*5 | ||||||
功率选型 | 测试电压 | 0.5V~40V*6 | 2V~150V | 3V~400V | 3V~600V | 5V~1000V | |
| 可选AC负载功率 | 0.8kW~12kW | 6kW~60kW | |||||
电流传感器 | 额定电流 | 频率特性 | 线径 | ||||
| CT6873 | 200Arms | DC~10MHz | φ 24 mm以下 | ||||
| CT6904A | 500Arms | DC~4MHz | φ 32 mm以下 | ||||
| CT6876A | 1000Arms | DC~1.5MHz | φ 36 mm以下 | ||||
| CT6877A | 2000Arms | DC~1MkHz | φ 80 mm以下 | ||||
| CT6843A | 200Arms | DC~700kHz | φ 20 mm以下 | ||||
| CT6845A | 500Arms | DC~200kHz | φ 50 mm以下 | ||||
| CT6846A | 1000Arms | DC~100kHz | φ 50 mm以下 | ||||
| CT7044 | 6000Arms | 10Hz~50kHz | φ 100 mm以下 | ||||
| CT7045 | 6000Arms | 10Hz~50kHz | φ 180 mm以下 | ||||
| CT7046 | 6000Arms | 10Hz~50kHz | φ 254 mm以下 | ||||
软件功能 | 保存格式 | 可保存xlsx，xls 可进行截图，PNG格式图片复制 | |||||
| 输出结果 | 扫频模式下支持Bode图与Nyquist图 实时模式定频下各参数-时间图 | ||||||
| 分析功能 | 支持等效回路分析功 支持DRT（弛豫时间分布）分析功能 | ||||||
| 数据交互 | 具备Enthernet通信接口，支持定制化API | ||||||
安保 | 紧急停机 | 具备紧急停止按钮，可瞬间切断激励输出 具备欠压保护、过压保护、过功率保护 | |||||
*1输入最大电压最终由选择的负载决定
*2最大输入电流最终由选配的传感器决定
*3 与测试通道数有关，此处均为1ch测试速度
*4电流测试精度最终由选配的传感器决定
*5计量院 16mΩ 标准器件0.01Hz~20kHz扫频验证，选件可提供计量报告
*6仅当测试频率范围为0.01Hz~10kHz时下限电压可达到0.5V
