● 可从40uΩ开始测量的，高精度4端子低电阻测量
● 标配电解电容器/ IC反向插入检测功能
● 品质卓越，附有3年产品保修
● 具备许多保护操作人员和产品的安全功能
-

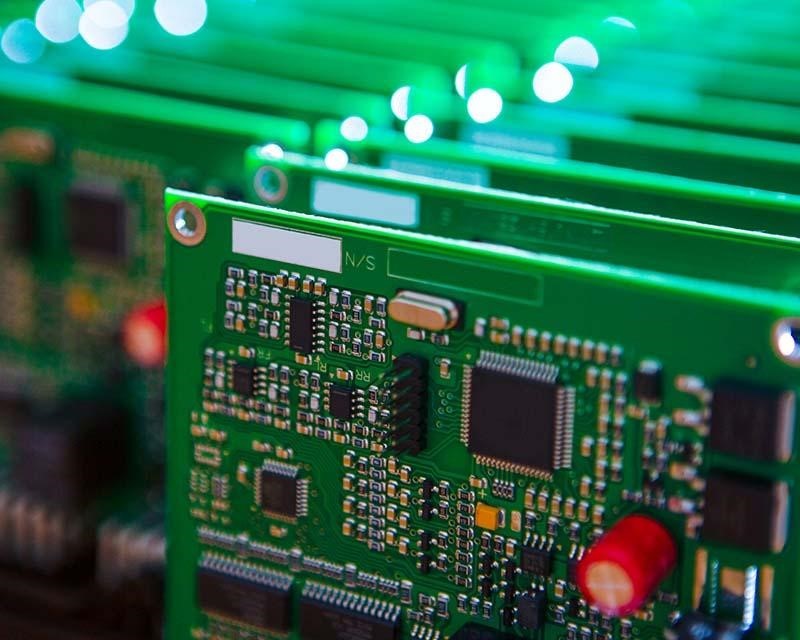

在线测试机可做什么在线测试机是利用电气测试验证贴装线路板是否为良品的测试装置。HIOKI在线测试机，其测试结果是基于国家标准并可追溯的，为客户提供高信赖性的测试。另外，随着近年基板�？榛�、元件精细化的发展，在外观检查中越来越多地出现以下难以检出的不良。客户也把目光聚焦在可提供安心可靠的实动测试和功能检查等多样测试的在线测试机上。
· 元件底下发生的不良（焊锡散落等）
· 贴片后的线路板不良（因受热导致的断线等）
· 元件自身的内部不良（芯片裂缝等）· ROM的写入和组合
-

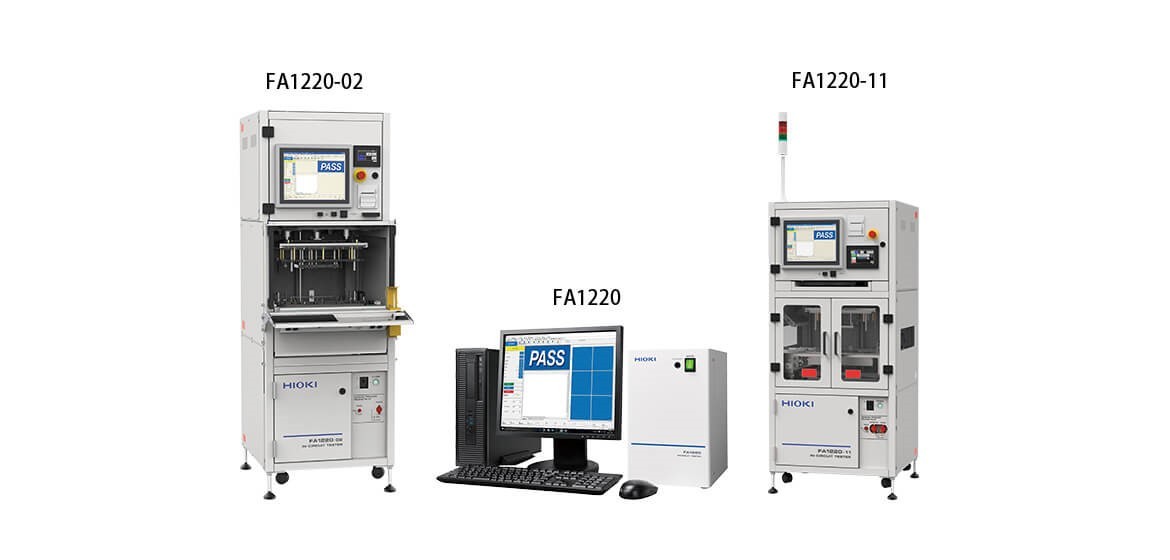

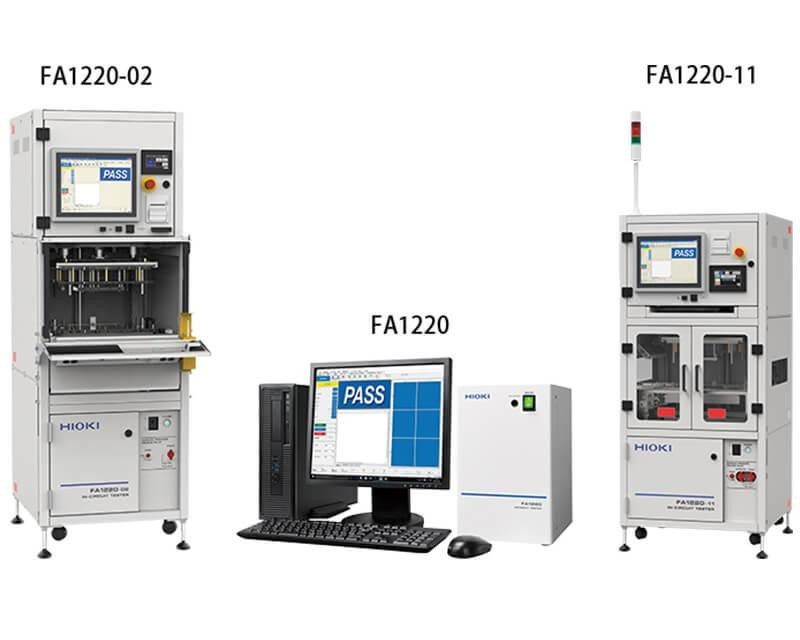

丰富多样的产品类型●FA1220
?多通道省空间的�？榛杓�
?可通过集成到现有的自动化设备中，降低使用成本
?拥有高速多通道检测，是烧录板出货检查和维护的最佳选择
●FA1220-02
?节省空间的灵巧型测试设备
?方便人们使用，带有测试夹具的滑入式结构和兼顾安全面的一键式按压
?可读取二维码进行自动设置和测试结果的追溯，提高生产效率和质量
●FA1220-11
?节省空间的在线式自动测试设备
?安装面积相比过去减少了23%，大大提升了产线布局的灵活性
?带有反转功能，可应对左右流向相反的产线
?可读取二维码进行自动设置和测试结果的追溯，提高生产效率和质量
-

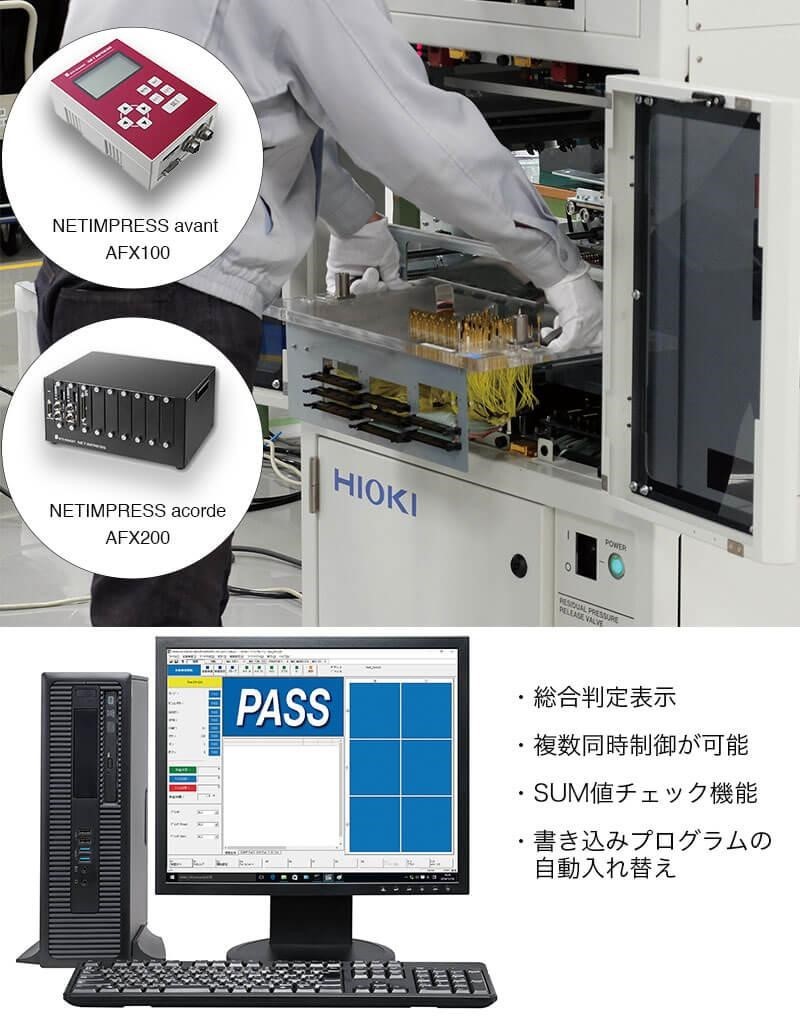

Flash Programing程序写入近年来，闪存单片机的量产使用以及工厂内在线写入的检讨·导入的需求越来越多。
若能在利用贴装电路板的测试 (在线测试)确认电路板是否为良品的同时 、可以继续程序写入过程的话、那么测试中常见的切换操作和探针的接触等各种各样的工时和问题都能同时得到解决。
把在线测试机与闪存编程写入结合在一起，可同时实现品质提升·成本下降·速度提高。
[ ①贴片确认 →�、诔绦蛐慈搿 、鄱鞑馐� ]
→ 可以构建一个全面的在线测试系统! -
维修辅助系统 (UA1782)过去基板的不良品一般都是废弃处理，然而随着元件器单价的增加，对维修后继续使用的需求越来越多了。
另一方面，由于高密度线路板上没有丝印、元器件数量增加和技术人员不足等原因，导致了维修时间过长。
而维修辅助软件UA1782可以很好的解决以上的问题。
通过读取不良品的电路板上的二维码，不良品的元器件会显示在维修站的CAD图纸上。
作业员可以很直观地进行维修工作，大大降低了维修时间。
另外，还拥有短路不良检出功能，同一网络元器件显示共功能等辅助不良解析的功能。

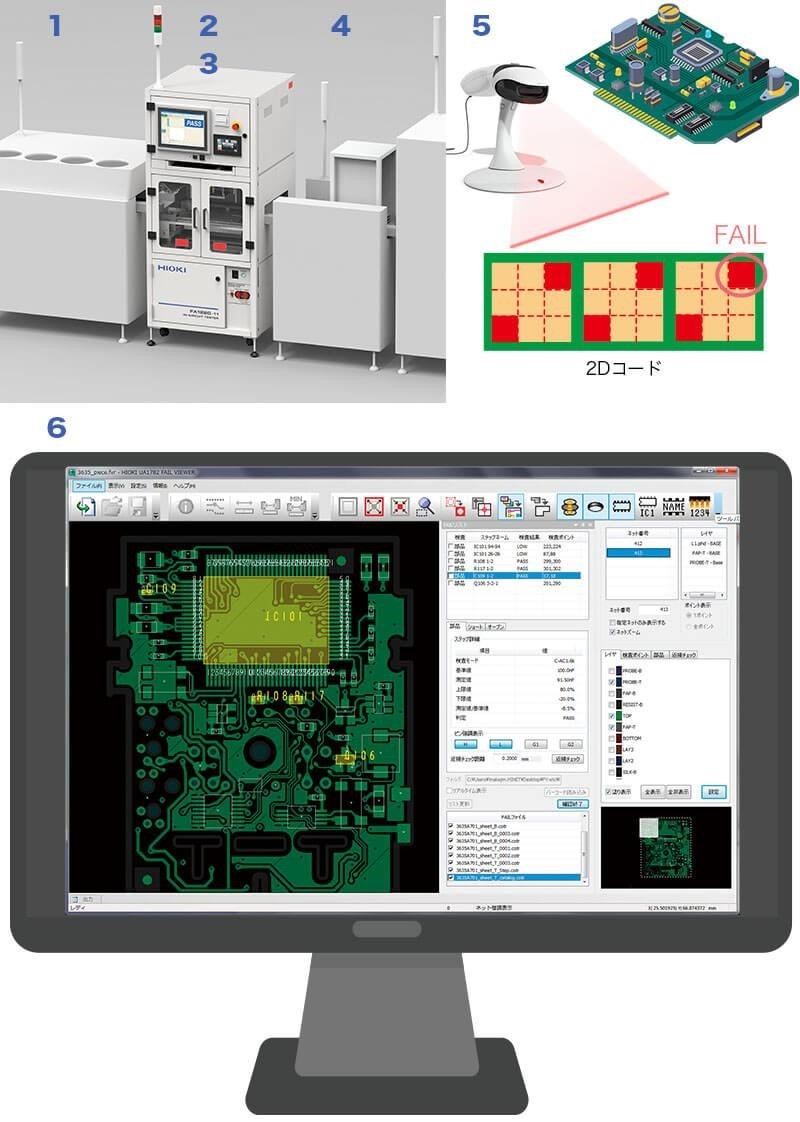

＜图内＞
1. 读取基板上的二维码
2. 基板测试
3. 保存NG结果
4. 基板收放到NG架上
5. 使用UA1782读取二维码
6. 不良元器件高亮显示
-

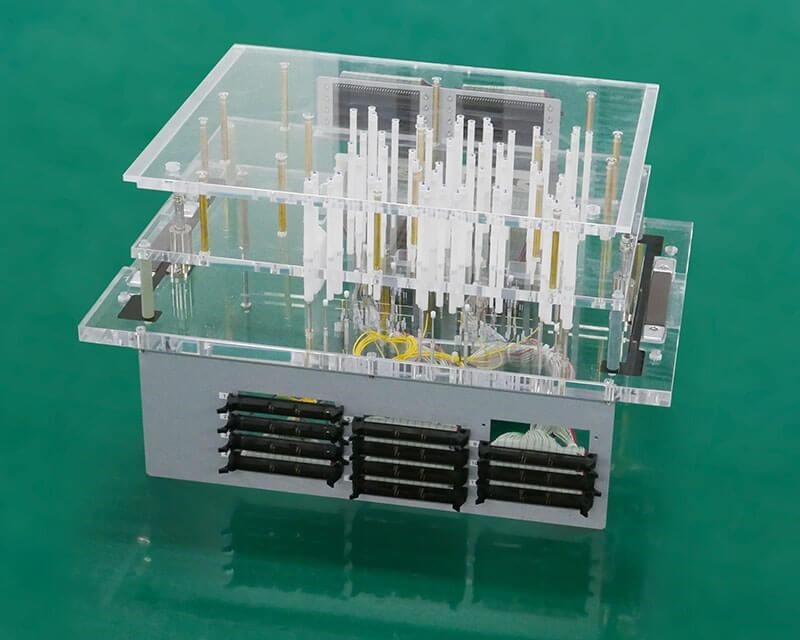

基于gerber数据制作的高品质测试治具?对应高密度电路板
针脚的最小间距可达1.27mm
?确切的检查数据
由专业技术人员进行调试并设定适当的公差范围、等待时间和隔离点。
?探针
考虑到前端形状、直径、压力和结构等多个方面，挑选并使用最合适的探针。
?低应力设计
有多年的经验测试经验，提供稳定且不偏移的探测。也可以用应力片进行实际测量。
?交付时间短
通过使用Gerber数据，可以在没有实际基板时开始进行设计，可以实现较短的交付时间。
-

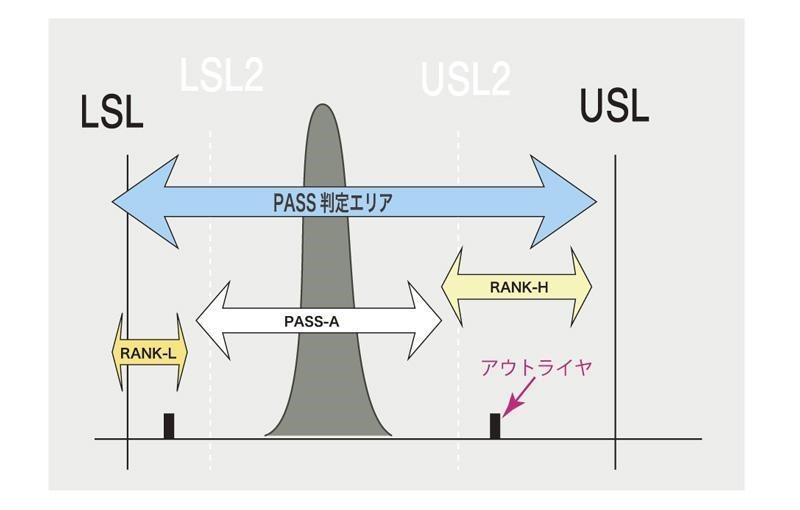

PAT (Part Average Testing)为了提高品质管控，在基板测试中导入PAT技术，把RANK判定功能搭配在ICT测试机上。
在脱离测量主数据的偏离值（异常值）上增加RANK判定。
同时，可以根据每个元件的实际，自由设定是否需要RANK判定 -
LED颜色识别·亮度判定 (非标配功能：可特注对应)
装配电源供给单元后，可在一个治具上实现贴片测试和LED测试。
一站完成，不仅仅缩短测试时间，同时汇总的数据也方便测试后进行解析。如果有此需求，请与我们联系。
*1: 各项目的有效最大针数、取决于设备上安装的扫描板的总针数
*2: FA1220: 选件单独出售
测试点数 | 标准: 0 针 (扫描版是选件) [全共通] 最大: 1024 针 (128 针为单位进行追加) [FA1220], 2048 针 (128 针为单位进行追加) [FA1220-02, FA1220-11] (*1) |
|---|---|
测试步数 | 组数据: 256组 [FA1220-02, FA1220-11], 255组 [FA1220] 循环短路/开路数据: 2048针 (*1) [FA1220-02, FA1220-11], 1024针 [FA1220] 宏数据: 2048针/2048步 (与针数无关) (*1) [FA1220-02, FA1220-11], 1024针/1024步 (与针数无关) [FA1220] 元件数据: 最大10000步 [全共通] 充电数据: 40組 [全共通] 探针接触数据: 2048针 (*1) [FA1220-02, FA1220-11], 1024针 [FA1220] IC数据: 500 步 (最大2048针/步) [FA1220-02, FA1220-11], 500步 (最大1024针/步) [FA1220] |
测试部分 | DC电压表：800 μV f.s.?25 V f.s., 8档量程 [全共通] DC电流表：100 nA f.s.?250 mA f.s., 9档量程[全共通] AC电流表：10 μA rms f.s.? 10 mA rms f.s., 4档量程[全共通] HV电压表: 25 mV f.s. ? 250 V f.s. (需要E4210 和 E4203) [FA1220-02] HV电流表: 1.2μA f.s. ? 120 mA f.s. (需要E4210和 E4203) [FA1220-02] |
扫描部分(*2) | 使用SW：模拟开关 (扫描版E4201, E4202) [全共通], 簧片继电器 (扫描版E4203) [FA1220-02, FA1220-11] 通道数: 128 通道 / 板卡 [全共通] 输入保护: ±15 V [全共通] / ±0.5 V (可批量设置。仅限扫描板E4201、E4202) [FA1220, FA1220-11] / 无 (扫描板E4203) [FA1220-11] |
| 外部输入/输出 (*2) | 使用I/O板 E4220, 输入60点/输出56点 [FA1220] Ethernet（LAN）100BASE ‐ TX ×1 (PC连接专用, 如需使用设备外部网络，请另行咨询) [FA1220-02, FA1220-11] USB2.0 ×1 [FA1220-11] |
| 控制部分 | [FA1220] 外部PC (选件单独出售) 本体: 实时OS, PC连接专用LAN (10/100 ×1板) [FA1220-02, FA1220-11] 测量 搭载OS: 实时OS 记忆装置: SD卡（启动系统用） 本体 搭载OS: Windows10 Pro (64bit) 记忆装置: SSD 64GB 操作: 键盘、鼠标 显示: 15型显示屏 打印机: 选件 E4243 |
| 使用电源 | 额定电源电压: AC 100 V ? 240 V (订货时指定) 单相、50 Hz/60 Hz 最大消耗功率: 260 W (扫描板1024针全安装时) [FA1220], 1 kVA [FA1220-02], 1 kW [FA1220-11] 最大消耗电流: 10 A [FA1220-11] |
| 体积·重量 | 200W × 323H × 298D mm, 10 kg [FA1220] 655W × 1830H × 705D mm, 310 kg [FA1220-02] 780W × 1760H × 750D mm, 390 kg [FA1220-11] |
| 附件 | 使用说明书 ×1, 测试线 ×1, 电源线 ×1, 金属配件 ×1, 安装光盘 ×1 [FA1220] 使用说明书×1, 测试线×1, 应用程序光盘 ×1, 定位螺丝 ×4, 维保钥匙 (用于开关维保门) ×1 [FA1220-02] 使用说明书×1, 测试线×1, 应用程序光盘×1, 定位螺丝×4, 维保钥匙 (用于开关维保门) ×1, 传送电机附件套装 ×1, 前后工序通讯用 连接器套装 ×2 [FA1220-11] |
