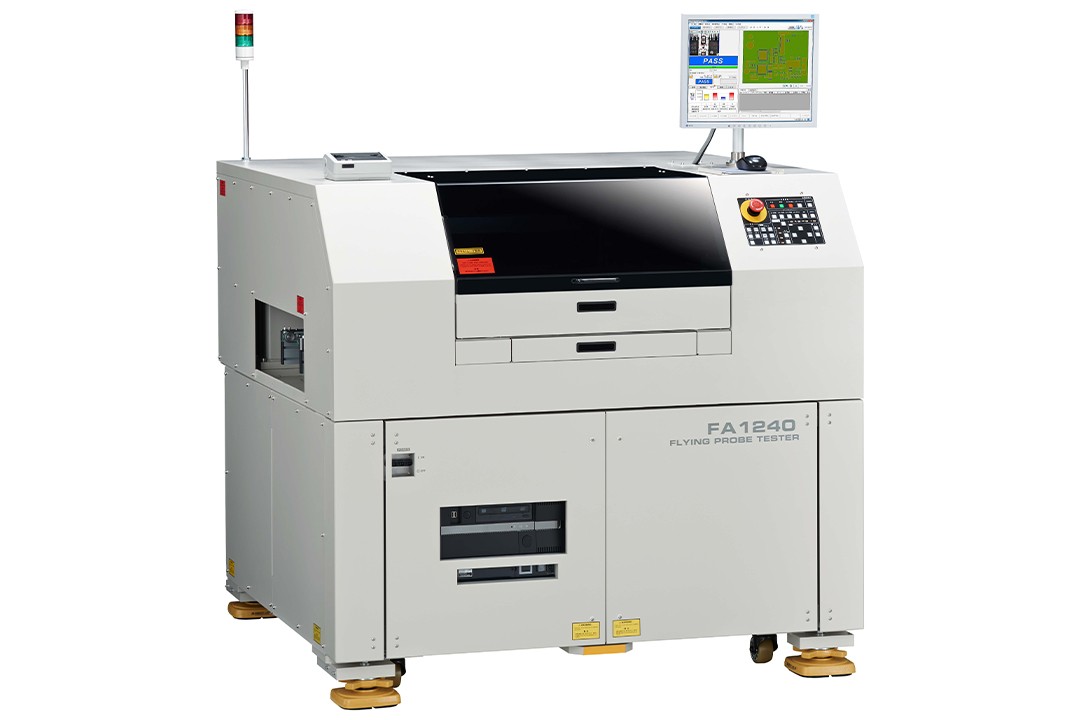

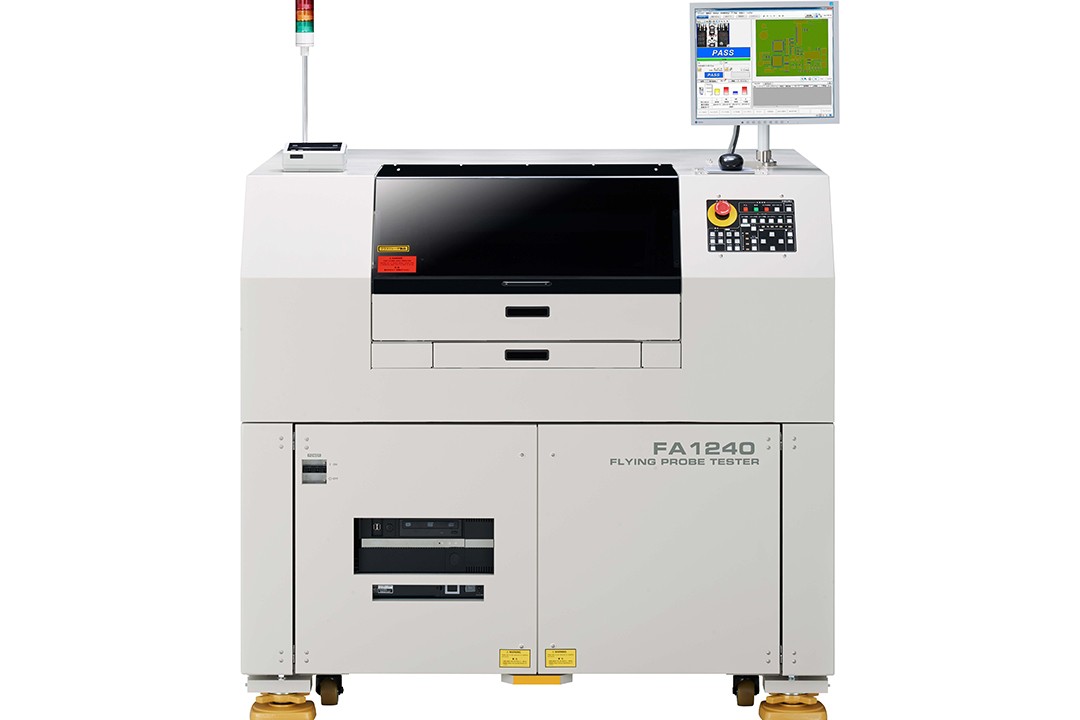

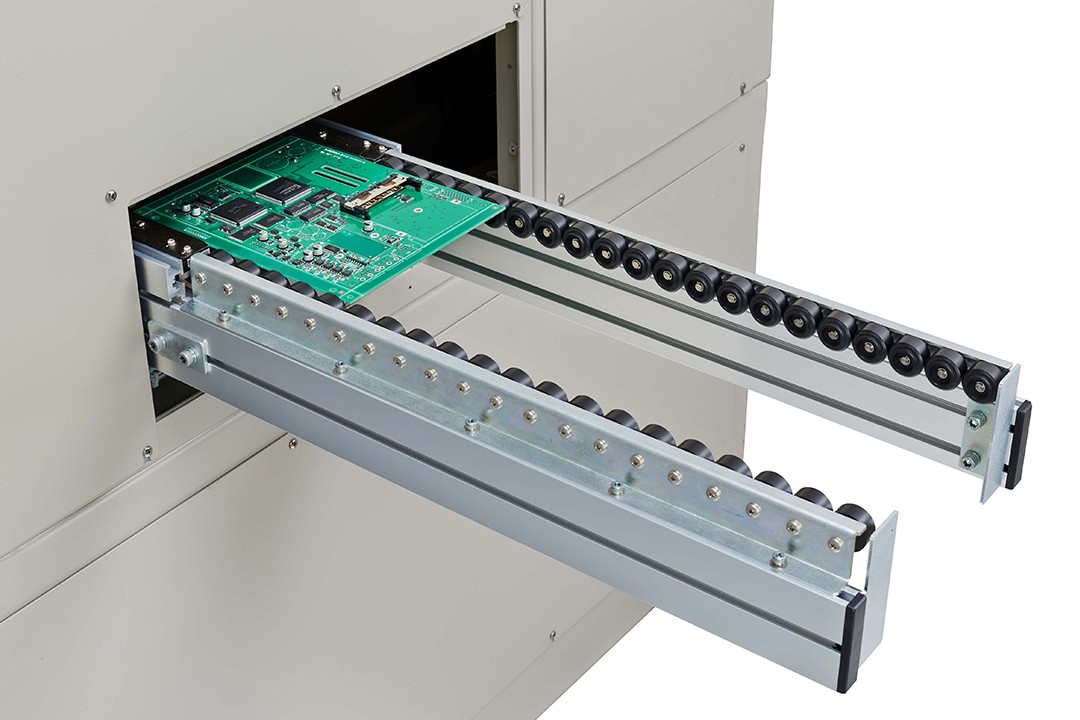

飞针在线测试机FA1240-6X

返回上一页

飞针在线测试机

询价预约

概要
规格
相关下载

● 只需按照制作流程进行，即可在短时间内完成全面考虑元件高度的测试程序
● 手臂干扰自动运算(配合UA1780使用)
● 配备超耐磨探针，测试次数10倍化，无需专用工具即可简单更换
● 检测电气元件的疑似接触，实现工序的检出率提升
● 合成元件的分离测试及隔离
● 用对元件无损的0.2V以下的电压进行测量

机型

FA1240-61 (对应大尺寸基板)
FA1240-63 (对应中型尺寸基板)
FA1241-61 (对应CE 大尺寸基板)

通过电气性能测试验证贴装的准确性

电气测试的结果必定有测量值。
把不可见的电气特性等可视化，确认是否符合设计要求，以数值来保证出货状态。

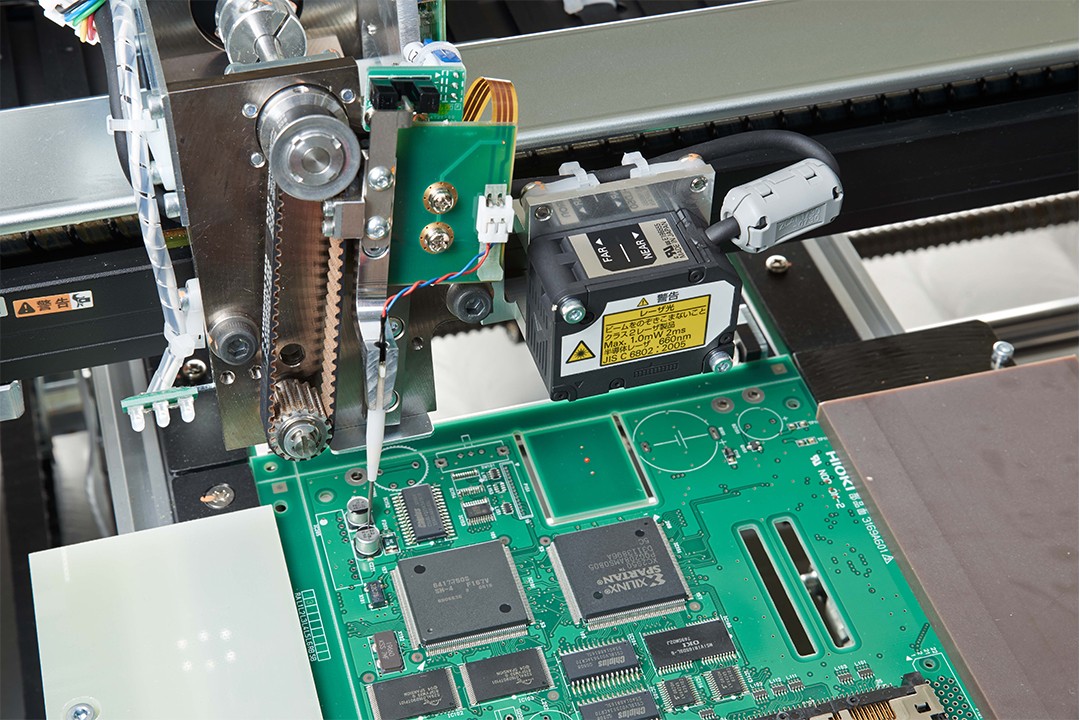

在贴装基板的测试现场一定会配备手持式万用表（DMM）。飞针测试机不仅仅是测量不明常数的芯片数值，而且通过小间距测点的接触，可以自动进行IC引脚间的焊锡状态、BGA复杂点位间的确认等?看不到的部位的检测?。
飞针测试机是在生产车间用来检测基板是否正确贴装的，同时也是可实现低成本少工序进行电气测试的检测设备
“高速”“高精度”“无固定”地检查电池�？�

利用快速4端子探针，可以“高速”“高精度”“无固定”地进行电池�？榈募觳�。

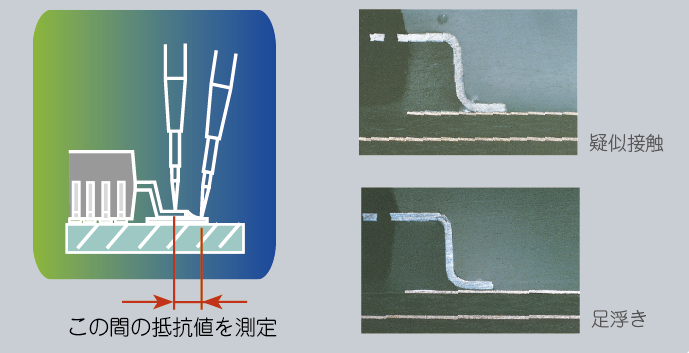

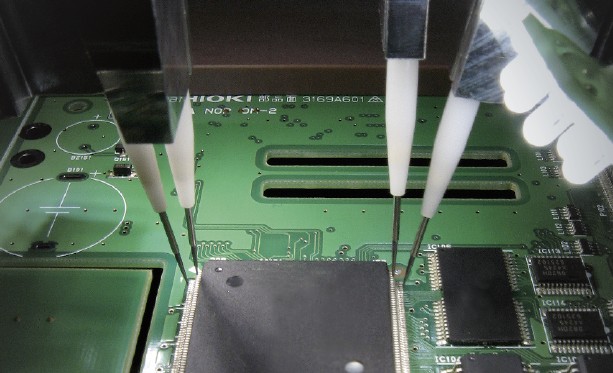

切实检测引脚的空焊和虚焊

引脚的空焊和虚焊是在基板生产工序中最容易避过各种测试流到市场的不良。
引脚的空焊不良通过实动测试、功能测试以及现有的外观检查的方式，大部分都可能检测出来。但是对于外观无法识别的虚焊不良的话，只能使用HIOKI独有的电阻测试技术来检测了。
通过4端子测试方法（开尔文方式）精确测量引脚与焊盘间的电阻值，确切的判别良品与虚焊时电阻值的差异。
精于GerberData的测点优先理念

简单地程序制作 ≠ 简单地生产测试　这句话对一半错一半。在离散编辑的时代可能说得通，但现在FA1240所追求的是「简单地-正确地-制作测试程序」。
让测试机动作的程序与可做出货检测用的程序之间的差异化越�。ㄒ莱绦虻魇允奔洌┎咄Ｏ呤奔渚驮蕉蹋涂墒共钒残某龌�。
「迅速地」制作「可用的」测试程序，是GerberData与MountData共同配合的结果。

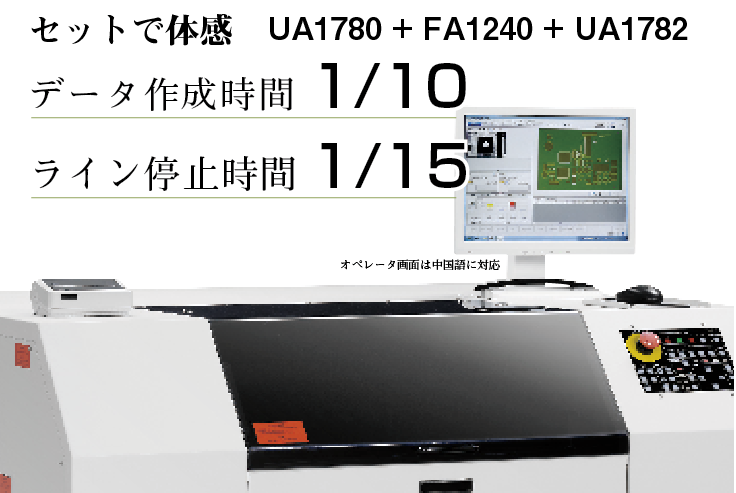

数据制作软件 FIT-LINE UA1780
数据制作时间1/10, 产线停止时间1/15

与UA1780程序制作软件(选件)配套使用，减少返工作业，可在最短时间内完成高质量的测试程序制作。
有「飞针测试机的测试程序制作起来好麻烦�。　拐庋敕ǖ娜耍胛癖匾逖橐幌伦钚碌某绦蛑谱魅砑�。

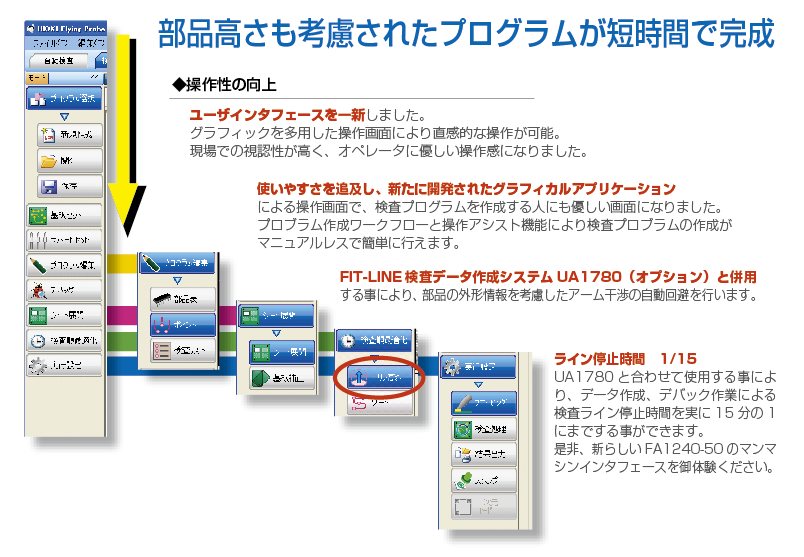

采用视窗化的工作流程图指引

这是只需按照工作流程图指引，即可一路完成测试程序制作的系统。这是不仅平�？梢约虻サ亟惺葜谱鳎笮嗽痹诳垂笠部砂盐战鹊募虻ハ低�。

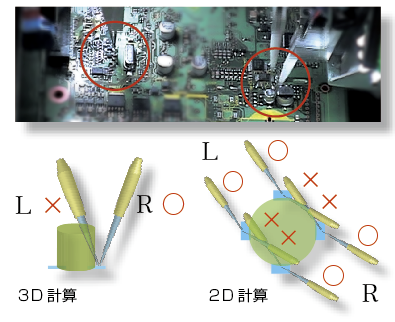

不会碰撞元件的自动下针测试

您是否仍在进行着一边看着探针针尖，一边在担心「碰到了吗？、没碰到吗？」这样的确认作业呢？
如果无需人工选择探针的话，作业员的调试工时也会大幅缩短。在FA1240测试程序上预先登录了每个元件的高度与贴装尺寸。根据这些信息，系统会自动地选择测试探针（也有可能选择无法使用的探针）。这样就可以安心地进行电气特性测试的调试了。

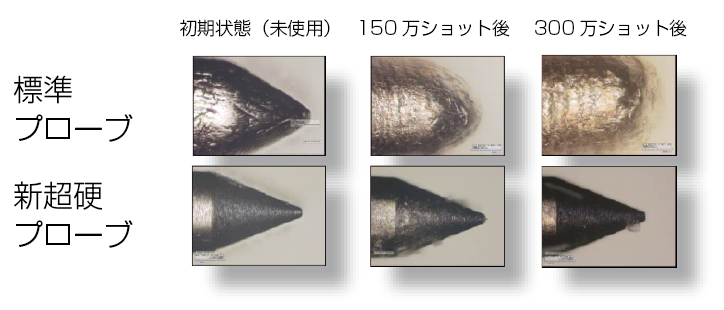

新型超硬探针

新型超硬探针即使经过300万次的测试，针尖也无磨损。
减少了探针的更换作业，同时对小测点的测试性能提升也缩短了测试时间。
针尖磨损是导致探针打滑的主要原因，不仅导致Onepass率低下，严重时还会对测试基板造成损伤。所以探针质量也是评估测试设备性能的一个重要的项目。

概略规格

	FA1240-61 FA1241-61	FA1240-63
手臂数量	4手臂 (L, ML, MR, R)
测试步数	40,000步 (最大)
測定範囲	电阻：400μΩ?40ＭΩ 电容：1pF?400ｍF 电感：1μH?100H 二极管VZ测试：0?25V 齐纳二极管VZ测试：0?25V, 25?80V (选件) 数字三极管：0?25V 光耦：0?25V 短路：0.4Ω?400kΩ 开路：4Ω?40MΩ 直流电压测试：0?25V 功能电压测试：±40V (选件) 继电器ON电阻测试：40m?40Ω (选件) FET ON电阻测试：400m?400Ω (选件) 简易功能测试：±25V (选件)
测试速度	0.025s/step?	0.025s/step?
定位精度	各手臂±100 μm以内 (X-Y各方向)
移动重复精度	±50 μm以内 (测试点位置)
最小测试针间距	0.15 mm (4端子探针、0.5 mm)	0.15 mm (4端子探针、0.5 mm)
测试可能尺寸	510W × 460D mm	400W × 330D mm
电源	AC200 V (单相) 50/60 Hz, 6 kVA(FA1241为AC230 V)	AC200 V (单相) 50/60 Hz, 5 kVA
尺寸?重量	1406W × 1300H × 1380D mm, 1150 kg	1266W × 1369H × 1425D mm, 1050 kg
