- 概要
- 规格
- 相关下载
- 解决方案
● 安全测量最大5000V的高压
- 最大输入5000V（*1），CAT II 2000V、CAT III 1500V
● 即使0.1%量级的效率提升效果也能评估
- 测量精度±0.08% (DC)， ±0.04% (50/60 Hz)，±0.17% (50 kHz)
- 频率平坦度 ±0.1%，振幅带宽 200 kHz Typical
- 频率平坦度 ±0.1°，相位带宽 500 kHz Typical（*2）
- 测量带宽DC~4MHz（-3dB）
- 抗干扰性CMRR 80 dB Typical (100 kHz)，差分输入方式
*1：±7100V peak，无测量等级，预计瞬态过电压0V
*2：通过功率分析仪进行相位补偿后
-
产品介绍视频安全且测量最大5000V的电压
-
产品介绍视频高压差分探头和VT1005的区别
-

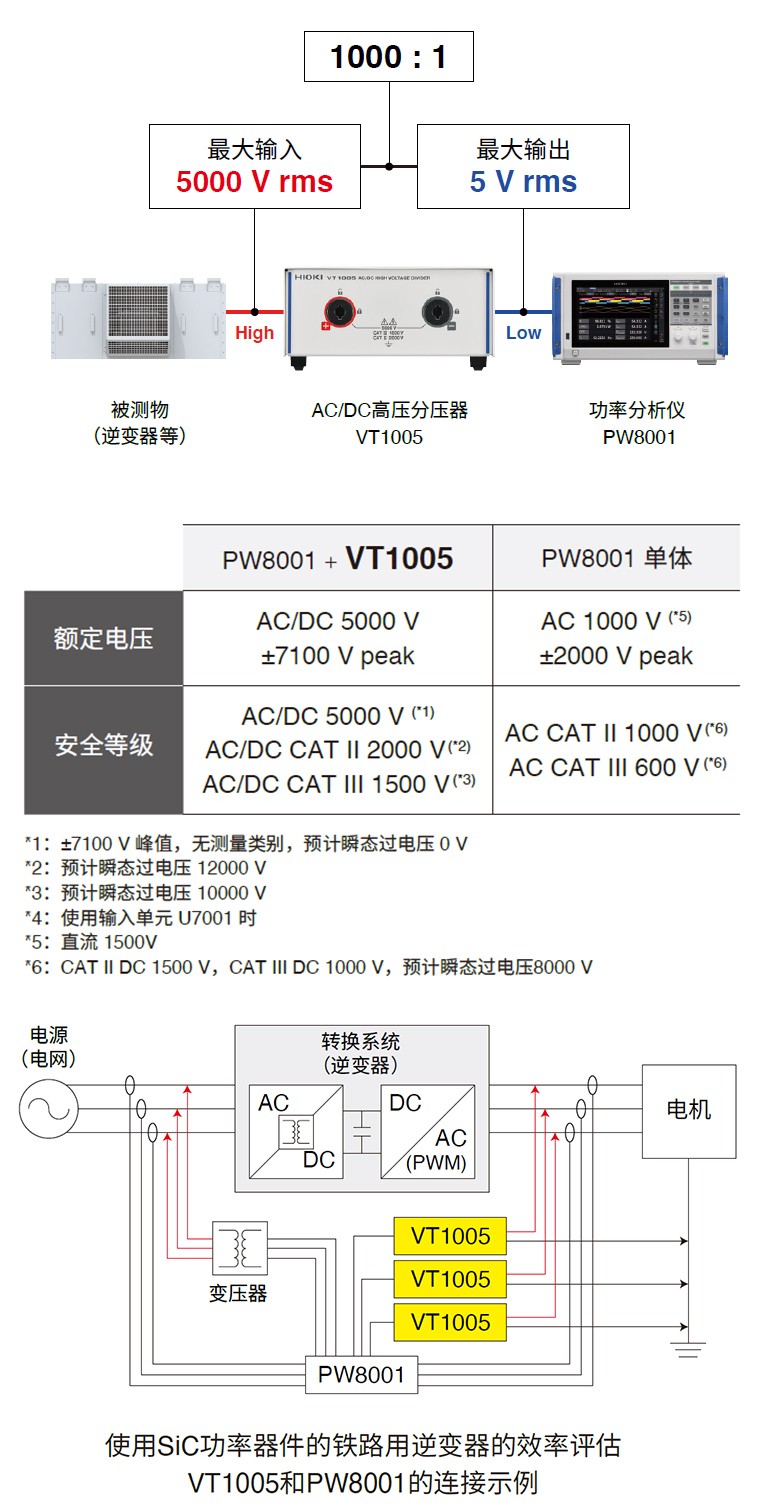

将高压以1000：1进行分压后输出一般来说，功率分析仪主机无法直接测量1000 V (AC )以上的电压。 使用VT1005，可以通过功率分许图准确测量最大5000 V的大功率。
-
准确测量到从基波到开关频率成分- 测量精度±0.08% (DC)， ±0.04% (50/60 Hz)，±0.17% (50 kHz)
- 频率平坦度 ±0.1%，振幅带宽 200 kHz Typical
- 频率平坦度 ±0.1°，相位带宽 500 kHz Typical（*1）
- 测量带宽DC~4MHz（-3dB）*1：通过功率分析仪进行相位补偿后
VT1005可以在宽频下以高精度测量电压。不仅可高精度地测量当前主流的开关频率（10 kHz或以下），还能测量使用SiC功率半导体的逆变器的开关频率（10 kHz 至 50 kHz）。
准确测量效率的关键要点

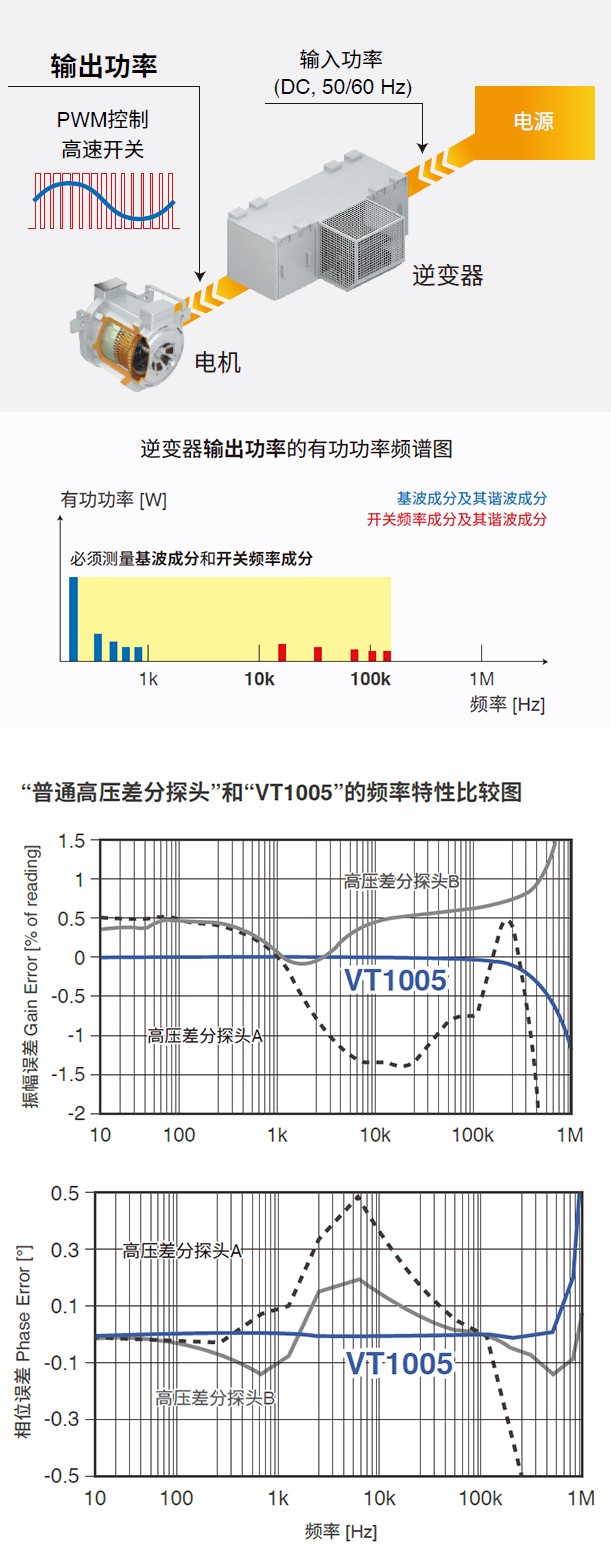

逆变器输出侧的有功功率不仅包括基波成分，还包括开关成分。 不仅要准确测量基波成分，还要准确测量开关频率成分，这对于高精度的效率测量至关重要。"普通高压差分探头"和VT1005的区别
虽然高压差分探头是宽频带，但是在频带内会产生几个百分点的测量误差。除了高精度之外，VT1005还具有出色的带内频率精度，即使0.1%量级的效率提升也能评估，这在以前是不可能的。 -
以出色的抗干扰性、准确且高再现性来测量逆变器的效率抗干扰性能 CMRR 80 dB Typical (100 kHz), 差分输入方式
VT1005不受共�：透咂翟肷挠跋欤词乖谟懈扇诺幕肪持幸材茏既凡饬康缪�。 由于逆变器等转换器会成为干扰源，因此抗干扰性在效率评估中尤为重要。

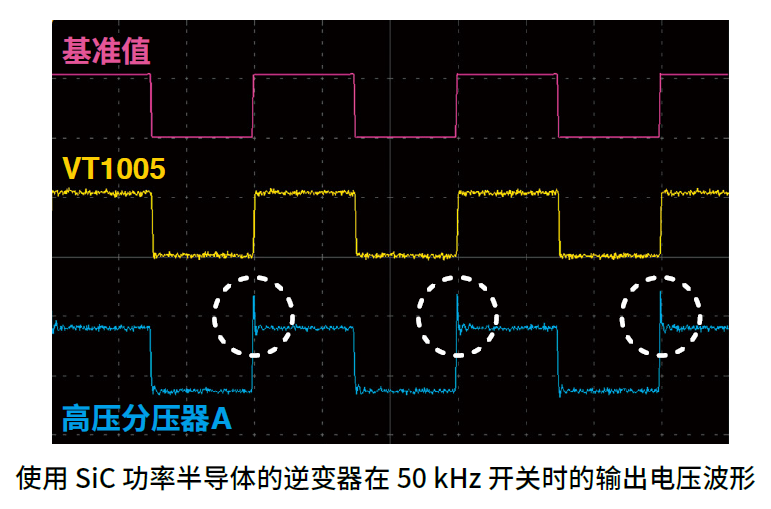

测量逆变器次级侧并比较抗干扰性能
SiC功率半导体具有快速的电压上升/下降响应，其输出波形包含许多高频成分。 其他公司的高压分压器容易受到频带外的高频干扰影响。如果使用这样的分压器，可能会错误地观察到实际上没有发生的大振铃，从而导致较大的测量误差，并且由于设备的放置而产生的干扰影响的差异可能会导致测量结果有较大浮动。
基本参数（精度保证时间1年）
| 最大额定电压 | 5000 Vrms, ±7100 Vpeak (频率降额范围内)) |
|---|---|
| 最大额定电压（对地） | 无安全等级标定※: AC/DC 5000 V ※无安全等级 |
| 分压比 | 1000：1 |
| 最大输出电压 | 约±12 V |
| 测量精度 | ±0.08％(DC), ±0.04％(50/60 Hz), ±0.17% (50 kHz) |
| 频率精度 | ±0.1% 振幅带宽 200 kHz Typical ±0.1° 相位带宽 500 kHz Typical |
| 测量带宽 | DC ～ 4 MHz (规定幅度精度和相位精度 ～ 1 MHz) |
| 共模抑制比 (CMRR) | 50 Hz/60 Hz: 90 dB（Typical） 100 kHz: 80 dB（Typical） |
| 测量方式 | 差分输入 |
| 使用温湿度范围 | -10°C～50°C, 80% RH以下（无结露） |
| 保存温湿度范围 | -20°C ～ 60°C, 80% RH以下（无结露） |
| 适用标准 | 安全性：EN 61010, EMC: EN 61326 Class A |
| 电源 | AC 100 V～240 V (50 Hz/60 Hz) |
| 体积及重量 | 约195 mm (W) x 83 mm (H) x 346 mm (D) 约2.2 kg |
| 附件 | 电压线 L1050-01 (1.6m) |
测量精度
| 频率 | 振幅±（% of reading + % of full scale） | 相位 |
|---|---|---|
| DC | 0.03% + 0.05% | - |
| DC < f < 30 Hz | 0.2% + 0.1% | ±0.1° |
| 30 Hz ≦ f < 45 Hz | 0.1% + 0.1% | ±0.1° |
| 45 Hz ≦ f ≦ 66 Hz | 0.02% + 0.02% | ±0.06° |
| 66 Hz < f ≦ 100 Hz | 0.1% + 0.02% | ±0.12° |
| 100 Hz < f ≦ 1 kHz | 0.1% + 0.02% | ±0.2° |
| 1 kHz < f ≦ 5 kHz | 0.15% + 0.02% | ±0.4° |
| 5 kHz < f ≦ 50 kHz | 0.15% + 0.02% | ±(0.08 × f kHz)° |
| 50 kHz < f ≦ 100 kHz | 0.5% + 0.02% | ±(0.08 × f kHz)° |
| 100 kHz < f ≦ 300 kHz | 1.5% + 0.5% | ±(0.08 × f kHz)° |
| 300 kHz < f ≦ 1 MHz | 5.0% + 0.5% | ±(0.08 × f kHz)° |
| 频率带宽 | 4 MHz（? 3 dB Typical） | - |
