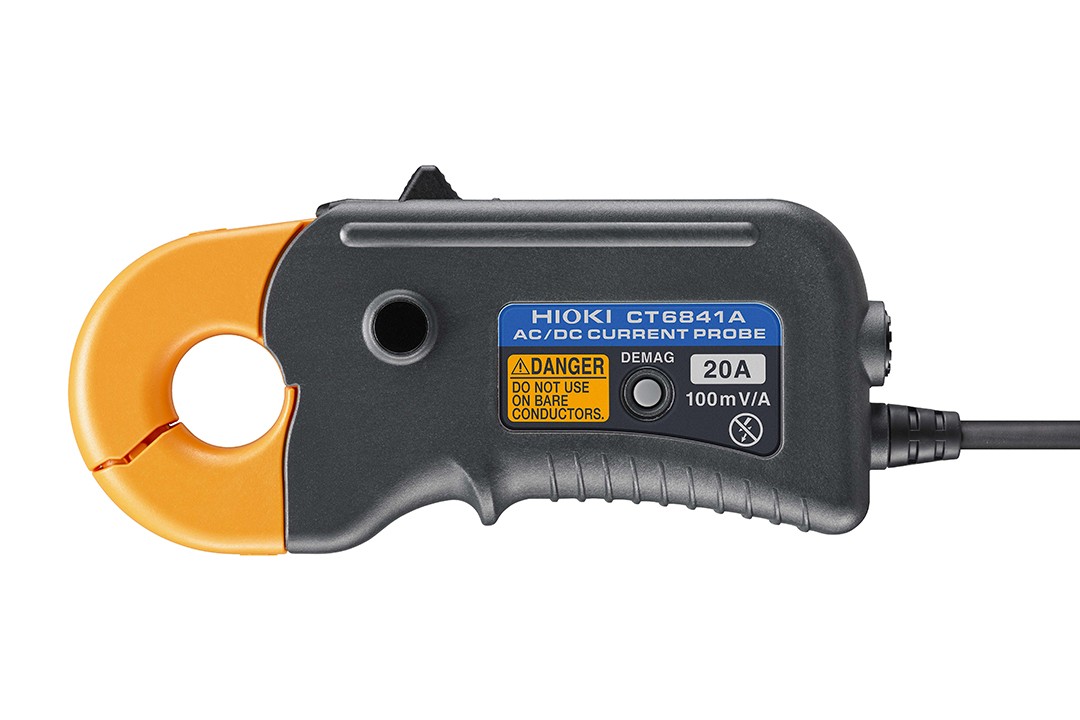

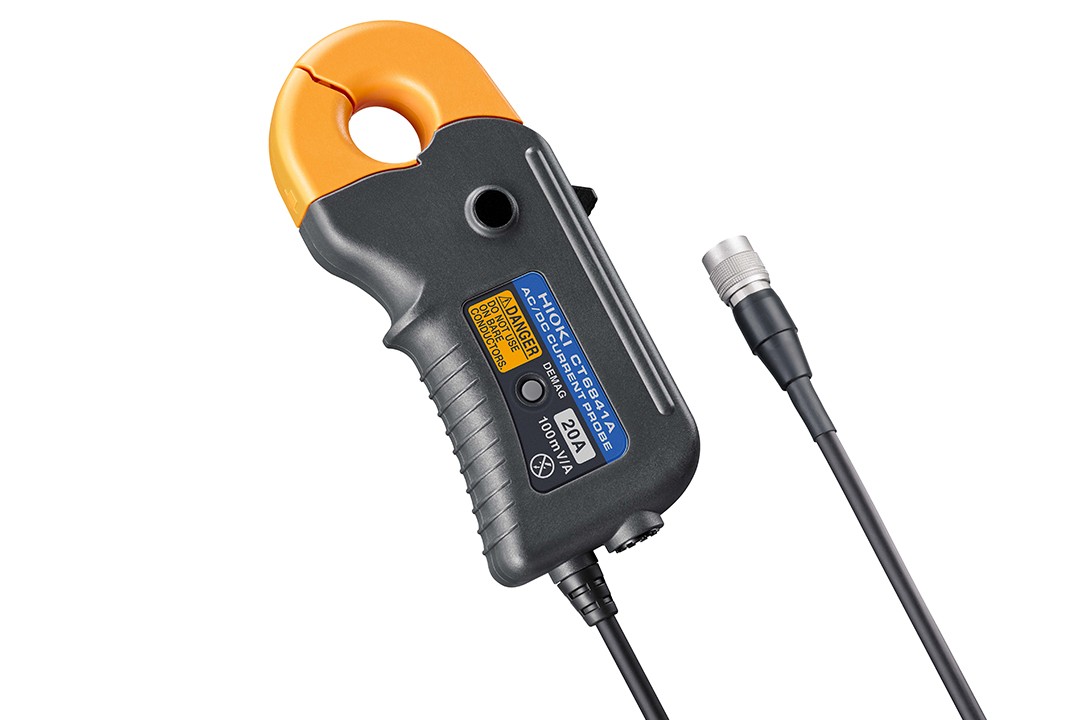

AC/DC电流探头CT6841A

频率特性DC?2 MHz；额定电流AC/DC 20 A，φ 20 mm

开口型、高精度电流测量

询价预约

概要
规格
选件
相关下载
解决方案
常见问题

?额定电流AC/DC 20 A
?测量精度（振幅）±0.25%(DC)，±0.21%（50/60 Hz）
?测量精度（相位）±0.1°（50/60 Hz）
?频率范围DC～2 MHz
?使用温度范围-40℃～85℃，支持各种测试环境
?可单手操作的开口型
?由测量仪器供电，无需传感器电源（连接HIOKI功率分析仪或存储记录仪时）
?适用于EV逆变器评估和PV发电PCS评估

实现高测量精度的开口型

虽然钳形电流传感器的便利性众所周知，但测量精度却是一个待解决的课题。 CT6840A系列是一种能实现高测量精度的钳形电流传感器。准确测量由电池驱动的EV和PV发电系统的直流功率。

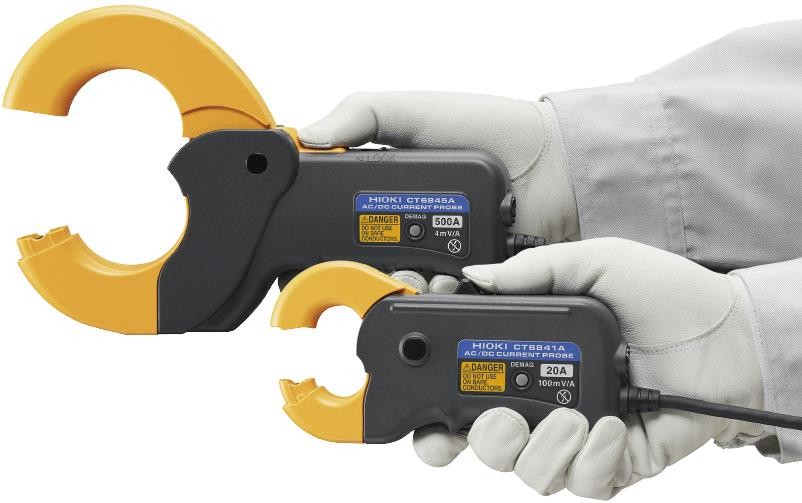

共5款机型，支持额定1000A的大电流测量
无需断线的开口型电流传感器

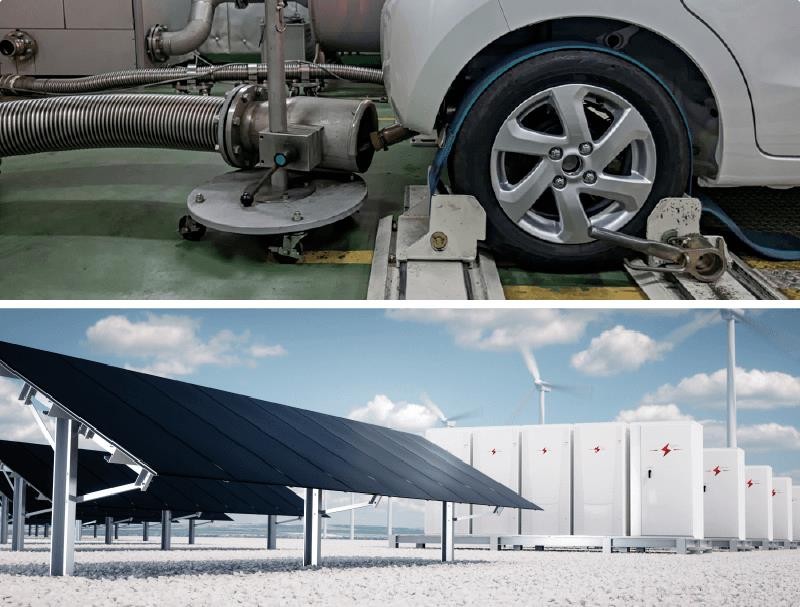

钳形电流传感器无需断线即可安装。 “使用底盘发电机的EV测试”和“运行中的PV发电系统评估”等，即使不断开线路，也完成电流测量。
符合国际标准WLTP 的燃油经济性测试

CT6840A 系列可以在不切断线缆的情况下测量实际工作状态中的车辆的电流。搭配功率分析仪，可准确测量系统中各电池的充放电累积电流和累积功率，满足国际标准WLTP 燃油经济性测试的要求。
温度范围广，准确测量电流，使用温度范围-40°C～85°C

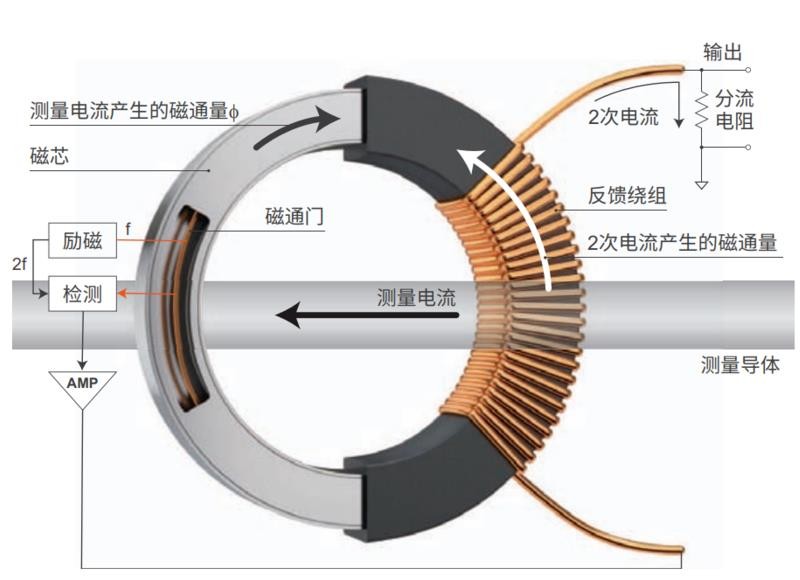

对于能够测量直流电流的电流传感器来说，温度特性是一个挑战。 CT6840A系列采用了“零磁通”检测方式。与使用普通霍尔元件的检测方法不同，它具有抗温度变化的能力，并且能够在各种测试环境中准确地测量电流。

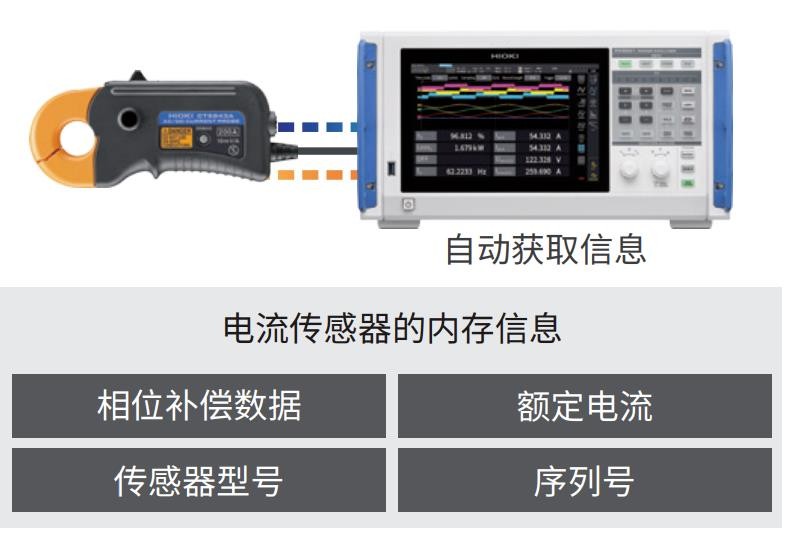

功率分析仪PW8001支持“自动相位补偿功能”

CT6840A 系列支持“自动相位补偿功能”，在连接功率分析仪PW8001 时自动对电流传感器的相位进行补偿。会自动完成之前手动完成的相位补偿值的设置。能够避免设置遗漏并准确测量功率。（所有电流传感器都具有相位特性，为了准确测量功率，通过功率分析仪进行相位补偿。）

基本参数（精度保证期1年，调整后精度保证期1年）

额定电流	AC/DC 20 A
频率特性	DC?2 MHz
可测导体直径	φ20 mm以下
最大输入电流	±60 Apeak（40°C以下且20ms以内）
输出电压	100 mV/A
输出电阻	50 Ω ± 10 Ω
测量精度（振幅）±（%of reading+%of full scale）	DC: 0.2% + 0.02% DC < f ≦ 100 Hz: 0.2% + 0.01%
线性误差	±20 ppm Typical
共模电压抑制比(CMRR)	DC-1 kHz：140 dB以上 1 kHz-10kHz：125 dB以上 10 kHz-100 kHz：100 dB以上 100 kHz-1 MHz：80 dB以上（对输出电压的影响/共模电压）
自动相位补偿功能	连接到PW8001时自动执行相位补偿
使用温湿度范围	-40°C～85°C，80%RH以下（未结露）
适用标准	安全性IEC 61010-2-032:2012/EN 61010-2-032:2012 D型 EMC IEC 61326-1:2012/EN 61326-1:2013
耐压	AC 4,260 V
电源	可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电
额定电源电压	±11 V～±15 V
最大额定功率	5VA以下（20 A/55 Hz，±12 V电源）
体积及重量	153(W) ×67(H) ×25(D), 370 g
线长	3 m
附件	?标记带（×6） ?携带包 ?使用说明书 ?使用注意事项
