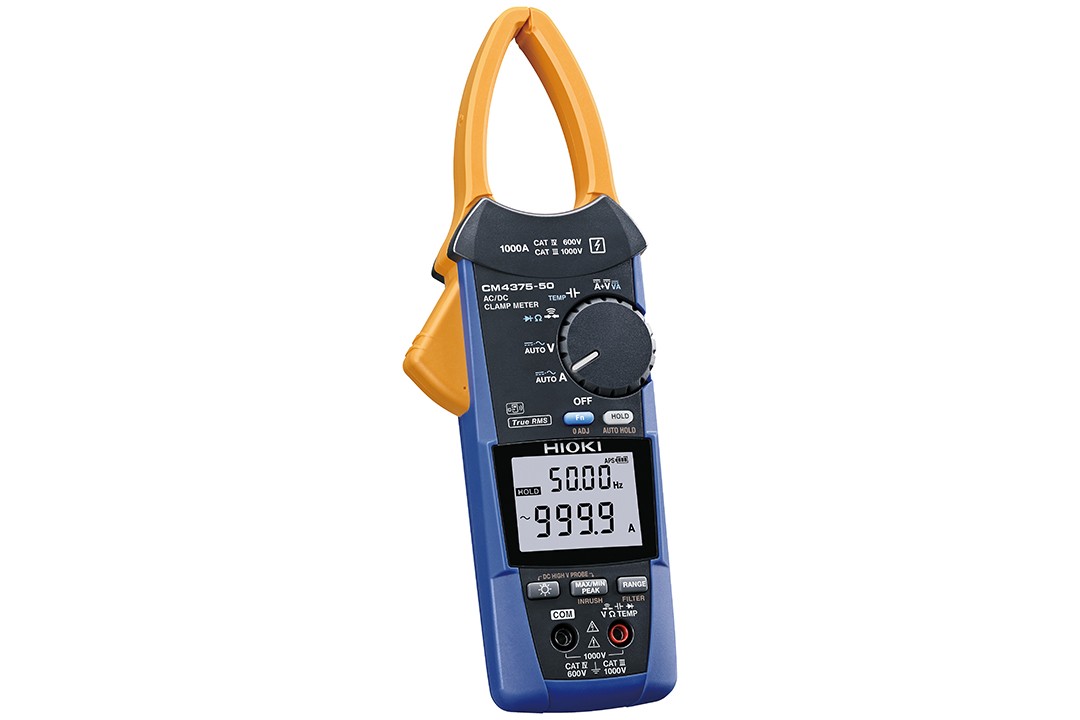

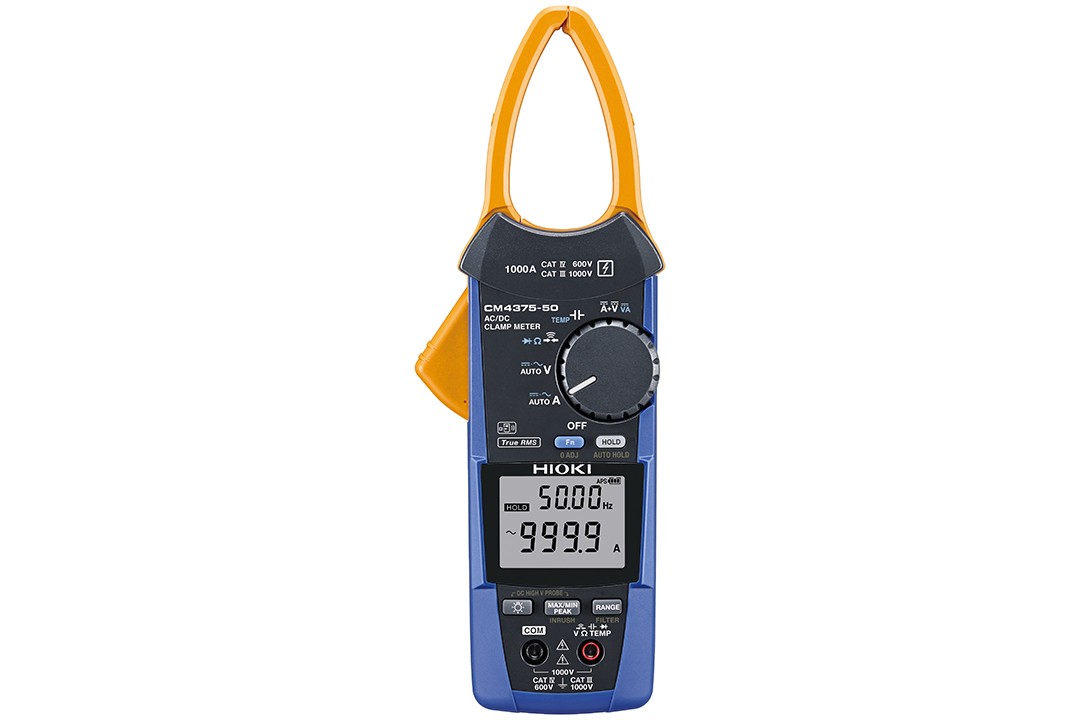

AC/DC钳形表CM4375-50

纤薄的钳口，能轻松进入线缆狭窄处的设计；AC/DC 1000A；有可无线传输数据的选件Z3210。

优秀的易夹性，轻松进入线缆狭窄处测量的钳形表

询价预约

概要
规格
选件
相关下载
解决方案
常见问题

?纤薄的钳口，能轻松进入线缆狭窄处的设计
?自动判断交直流，最高可测1000A
?用于光伏面板的开路电压检查时最高可测DC 2000V（使用P2010时）
?同时显示浪涌电流（INRUSH）的有效值和波形峰值
?支持无线！可将测量值传输至智能手机或平板设备中（安装无线适配器Z3210时）
?测量数据直接传输至使用Excel?制作的表格中（安装无线适配器Z3210时）
?通过软件GENNECT Cross可进行1～30次的谐波分析（安装无线适配器Z3210时）

产品特点名称

CAT IV 600 V, CAT III 1000 V

（使用P2010时）CAT IV 1000 V, CAT III 2000 V

CM4375-50产品介绍视频

除了电流、电压和电阻的测量，如果电压超过 1000V，例如光伏发电系统，可以通过连接直流高压测试探头来进行测量高达 DC2000V 的电压。“纤薄的钳口”能轻松进入线缆狭窄处进行测量。即使在恶劣环境下也能提供可靠的测量，IP54防尘防水性（电流传感器为IP50），使用温度范围-25°~+65°，钳口3万次开合。此外，“自动保持功能”可以在测量值稳定时，自动保持测量值。自动AC/DC检测功能，可以自动判别交直流电，使电流测量更加方便。

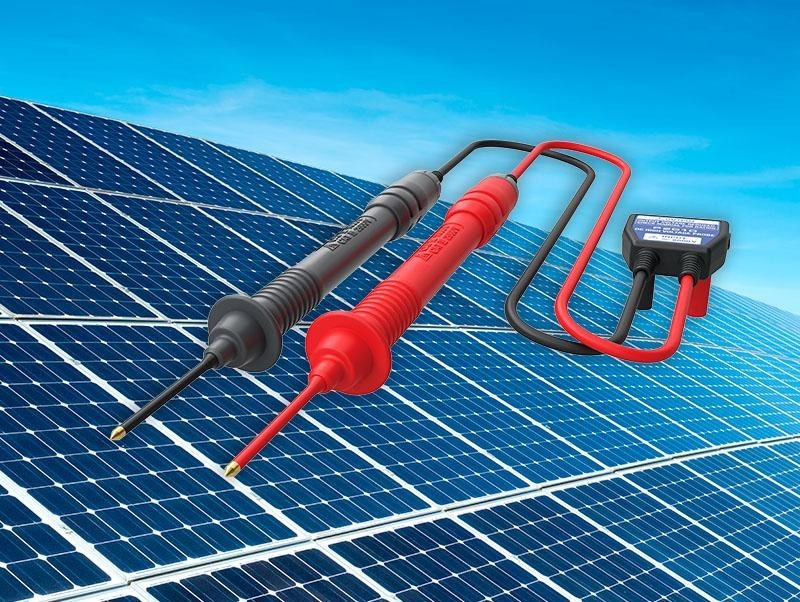

安全检测高压光伏发电设备

■ 最高可支持CAT III 2000V的高压测量
■ 将直流高压测试探头P2010和日置HIOKI的钳形表搭配使用，即可在不中断系统的情况下安全地测量兆瓦级的光伏发电设备。
点击查看P2010详情

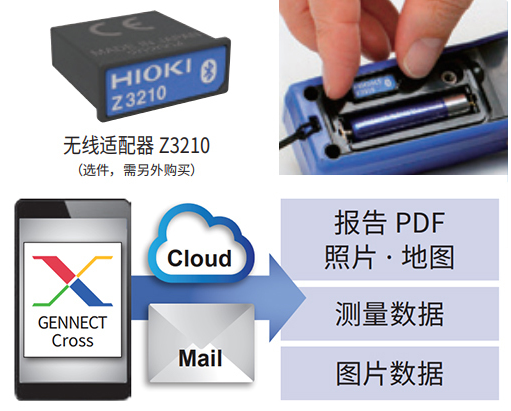

支持无线。无线通讯功能更方便！

支持无线适配器Z3210（选件）。
传输测量值至智能手机或平板设备中，能使用现场照片和图纸快速创建报告。
测量值传输到Excel表单中

提高工作效率。数字管理让测量工作更省力！（Excel?直接输入功能）
能将测量数据直接传输至使用Excel?制作的表格中，有助于提高测量现场的工作效率。
※通过无线适配器Z3210使用Bluetooth?通讯。
传输至专用免费软件 GENNECT Cross

GENNECT Cross是日置测量仪器专用的免费应用程序，可进行测量结果的确认、管理、及其报告的制作。也可在终端将测试结果传输到测量现场的照片或工程图纸上、输入手写笔记等，在现场就能流畅得进行数据管理。
※通过无线适配器Z3210使用Bluetooth?通讯。
点击此处了解 GENNECT Cross 的详细信息
此外，使用HIOKI云服务GENNECT Cloud，实现数据的共享和管理。
点击此处了解 GENNECT Cloud 的详细信息

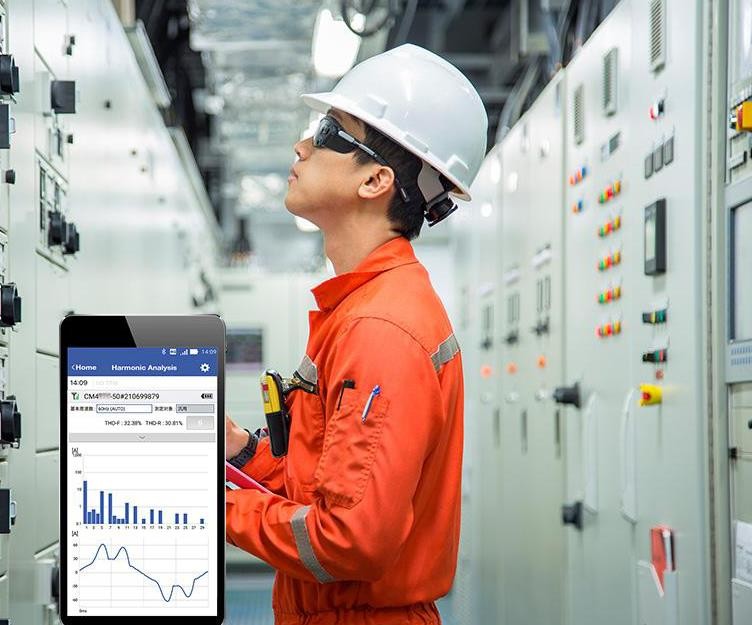

有助于现场的问题分析

使用GENNECT Cross的谐波分析功能可以测量电流或电压的谐波。有助于进行电源系统等的问题分析。
※GENNECT Cross是通过Bluetooth?通讯将测量仪器和智能手机或平板设备连接的应用软件。
※和GENNECT Cross连接时需要使用无线适配器Z3210。
点击此处了解 GENNECT Cross 的详细信息
无需单独使用测试线护套

测试线和护套设计成一体化。可以通过滑动测试导线上的手指保护装置轻松切换测量等级。此外，也不必担心会丢失护套。

基本参数（精度保证时间1年，调整后精度保证时间1年）

直流电流量程	1000 A (最大显示999.9 A), 基本精度: ±1.3% rdg. ±0.3 A (30.1 A - 999.9 A时)
交流电流量程	1000 A (最大显示999.9 A, 10 Hz?1 kHz, 真有效值整流), 基本精度45 - 66 Hz : ±1.8% rdg. ±0.3 A (30.1 A - 900.0 A时)
波峰因数	量程1000 A: 1.5
交流+直流电流量程	1000 A (DC, 10Hz?1 kHz, 真有效值整流), 基本精度DC, 45 - 66 Hz : ±1.3% rdg. ±1.3 A (30.1 A - 900.0 A时)
直流功率量程	0.000 kVA～1000 kVA(使用P2000时0 kVA～2000 kVA) (根据电压量程自动切换), 基本精度: ±2.0% rdg. ±20 dgt.
直流电压量程	600.0 ｍV～1000 V（使用P2000时600.0 V～2000 V）
交流电压量程	6.000 V?1000 V, 4档量程 (15?1 kHz, 真有效值整流), 基本精度45 - 66 Hz : ±0.9% rdg. ±0.003 V (6V时)
交流+直流电压量程	6.000 V?1000 V, 4档量程, 基本精度DC, 45 - 66 Hz : ±1.0% rdg. ±0.013 V (6V时)
电阻量程	600.0 Ω?6.000 MΩ, 5档量程, 基本精度: ±0.7% rdg. ±0.5 Ω (600 Ω时)
静电电容量程	1.000 μF?1000 μF, 4档量程, 基本精度: ±1.9% rdg. ±0.005 μF (1 μF时)
频率量程	9.999 Hz?999.9 Hz, 3档量程, 基本精度: ±0.1% rdg. ±0.003 Hz (9.999 Hz时)
温度（K）	-40.0?400.0 ?C, 精度: ±0.5% rdg. ±3.0 ?C + 温度探头精度
谐波	[安装 Z3210 时] 可以测量到电流中的谐波电平/含量/总谐波失真最高30次 * 可以用应用软件（GENNECT Cross）显示
其他功能	导通检查, 二极管检查, AC/DC自动判断功能、DC电流·电压的正负判断功能、最大/最小/平均/波峰最大/波峰最小值的显示、低通滤波功能、显示值保持、背光灯、自动省电、蜂鸣音、调零等
防尘防水性	IP20 (完全干燥状态下的电压测量，钳口闭合时) IP54 (存放时)
电源	7号碱性电池（LR03）×2 约40h（未安装Z3210时），约20h（安装Z3210并进行无线通讯时）其他条件： AC 100 A测量, LCD背光灯 OFF, 23°C参考值
可测导体直径	Φ34 mm
钳口横截面最小尺寸	9.5 mm (该尺寸在距钳口前端 44 mm 的范围内)
体积及重量	65 W × 242 H × 35 D mm, 350 g
附件	测试线L9300 ×1, 携带包C0203 ×1, 7号碱性电池(LR03) ×2, 使用说明书 ×2, 使用上的注意事项 ×1
