● 可对应使用HIOKI免费应用软件GENNECT Cross (选件：与无线适配器 Z3210连接时)
● 测试数据通过无线传输导入到Excel表单中
● 接地阻抗测量使用多重接地
● 测试电源线的漏电流测试
● 可对应60 A的负载电流测试
● 薄型传感器即使在狭窄的间隙中也可以进行测量。
-

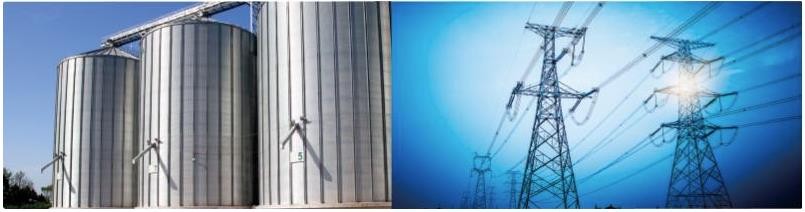

储藏库、输电塔等多重接地阻抗测试多重接地专用的钳形接地电阻测试仪。除了可以测试储藏库、输电塔，还能测试避雷针等。
-

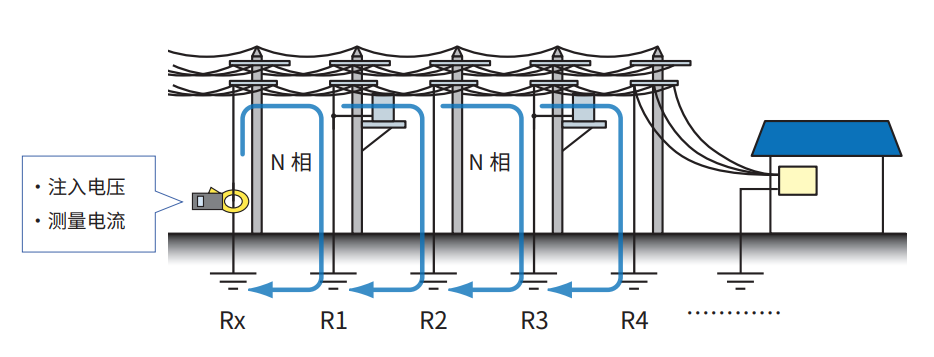

钳形接地电阻测试仪可测试多重接地系统(一根配线就可实现多重接地)钳夹在需要测量的接地电阻Rx上。夹具具有双芯结构，该双芯结构由注入电压的传感器和测量电流的传感器组成。
1.从电压注入传感器向接地线注入电压V。
2.根据恒定电压和测得的电流，整个接地回路的电阻可通过以下公式计算： Rx + 1 / [（1 / R1）+（1 / R2）+（1 / R3）+（1 / R4）+ ...] = V / I第二项比第一项小很多（ 接地极并联连接。接地极越多，第二项越�。騌x为以下公式计算： Rx= V / I -

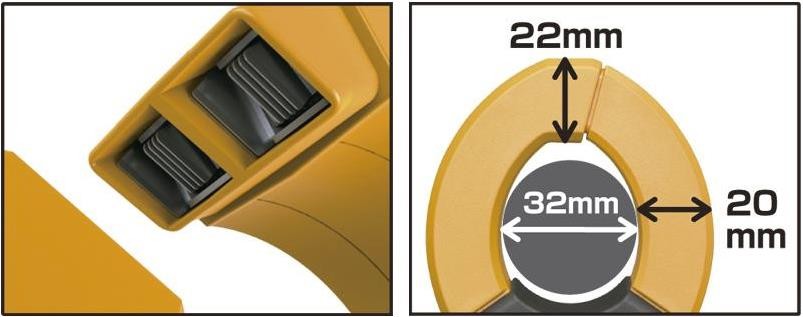

为了应对狭窄间隙、设置了20mm的薄型传感器 -

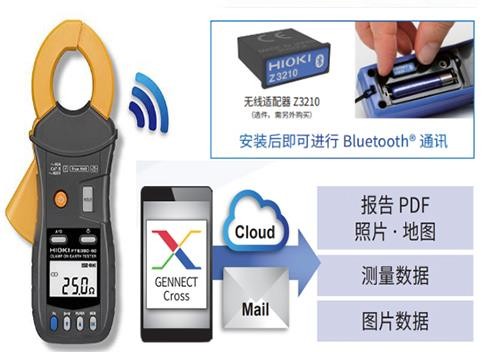

对应无线化无线通信功能让测试更便捷可对应无线适配器 Z3210（选件）。 将测量值传输到智能手机或者平板设备，并可以标注在现场照片或者图纸上、从而迅速生成报告。
关于Z3210的详细内容，请点击这里 -
Excel? 表单中直接输入测量值的功能打开Excel?文件，在选择想要输入测定值的单元格、按测量仪器的Hold键，测量值就会输入到该单元格中。 ※选件无线适配器Z3210 可实现Bluetooth?通信。
-
测试数据可传输到专用的免费应用软件GENNECT Cross使用专用的免费应用软件，可实现测量结果的确认、管理、制作报告书同步进行。也可在终端将测试结果传输到测量现场的照片或者是工程图纸上、输入手写笔记等，在现场就能流畅得进行数据管理。此外、还配备地图功能。之前的钳形接地电阻表FT6381，使用了单独只能对应Android的应用软件。
这次发售的产品、使用了与其他产品也能共通的应用软件「GENNECT Cross」，可以与其他的GENNECT Cross对应机型的测试值一起进行报告管理。※选件无线适配器Z3210 可实现Bluetooth?通信。
关于GENNECT Cross的详细内容，请点击这里 -
通过声音就能直接判定测量结果
可进行接地电阻值、电流值的比较判定。 测量值不在HI 电平 LO 电平的范围时，通过蜂鸣音进行通知。
-
可实现正确测量和重复精度提高的传感器设计
采用可抑制漏磁通的屏蔽设计， 实现了高精度的测量和重复精度的提高。
-

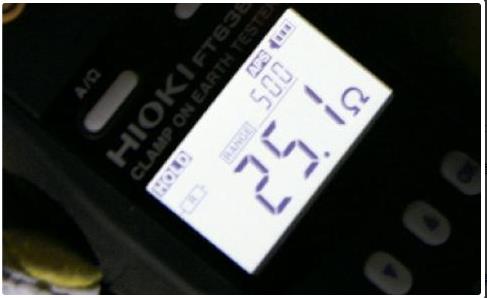

测试值一目了然背光功能，即便在昏暗的现场也能清晰得确认测量值。
-

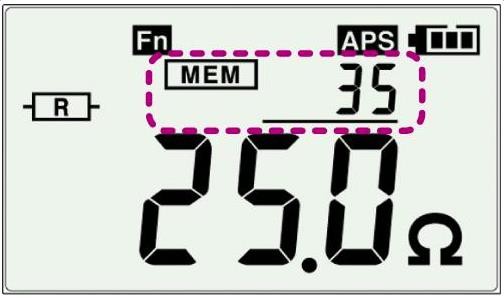

可以保存2000个数据
（精度保证时间1年，调整后精度保证时间1年）
| 工作方式 | 电压注入和电流测量一体的钳式测量，运算出接地电阻值 ※一根接地线变为多重接地的多重接地专用，接地极越多测量值越正确 |
|---|---|
| 接地电阻测量 | 0.20Ω(分辨率0.01Ω) ～1600Ω(分辨率20Ω)， 10档量程，0.02Ω以下消零， 基本精度：±1.5%rdg ±0.02Ω |
| 电流测量 | 20.00mA(分辨率0.01mA) ～60.0A(分辨率0.1A)， 5档量程，0.05mA 以下消零， 基本精度：±2.0%rdg ±0.05mA(30Hz ～400Hz,，真有效值整流)， 波峰因数：5.0以下(60A量程时1.7以下) |
| 最大允许电流 | AC100A 连续，AC200A 2分钟(50/60Hz） |
| 对地间最大额定电压 | AC600V 测量等级IV（预期的瞬态过电压 8000 V） |
| 存储功能 | 存储保存数量2000个 |
| 报警功能 | 电阻/电流报警：阈值以下或超过时引起蜂鸣 |
| 谐波 | [安装 Z3210 时] 可以测量到电流中的谐波电平/含量/总谐波失真最高30次 * 可以用应用软件（GENNECT Cross）显示 |
| 其他功能 | 数据保持、背光、滤波、自动省电，无线通信（仅限于搭载Z3210使用时） |
| 显示 | LCD，最大2000点，显示更新率500ms(约2次/s) |
| 防尘防水性 | IP40(EN60529:1999+A1：2000)，仅钳口闭合时 |
| 电源 | 5号碱性电池(LR6))×2 |
| 连续使用时间 | 约 40 小时（25 Ω 测量时、背光灯 OFF、未安装 Z3210） 约 35 小时（25 Ω 测量时、背光灯 OFF、安装有 Z3210、无线通讯时） |
| 最大可测量导体直径 | φ 32 mm |
| 外形尺寸?重量 | 约73W × 218H × 43D mm, 约620 g (电池除外) |
| 附件 | 携带箱、动作确认用电阻（1 Ω±2%、25Ω±1%）、吊绳、5 号碱性电池（LR6）×2、使用说明书、使用注意事项 |
