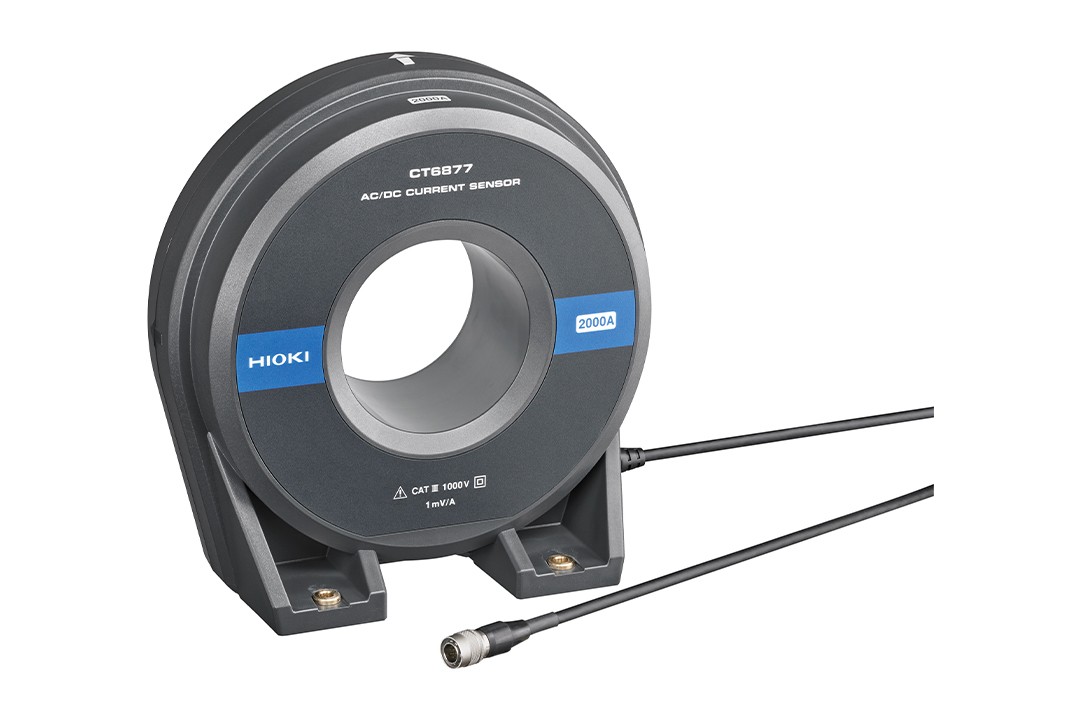

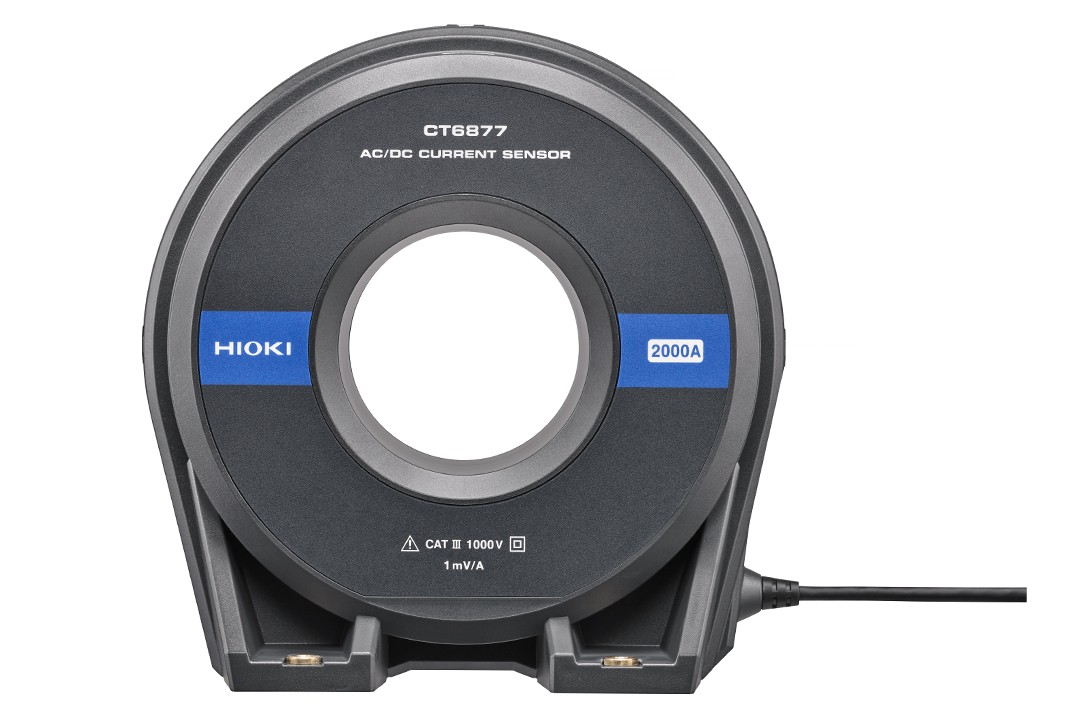

● 对于EV、HEV等电动汽车的2000A大电流测量游刃有余
● 通过加强屏蔽，精确测量干扰中的电流，提高抗干扰性能
● 平坦频率特性和CMRR性能实现较高精度测量
● 和我司以往产品相比，增强了耐环境特性，可用于-40?85℃
● 实现了比我司以往产品更好的基本精度±0.04％和相位±0.1°
● 频带DC~1 MHz（幅度）的良好频率特性
● 可用于光伏发电、从电池充电/放电到逆变器输出端的燃料电池评估等
● 使用示波器/存储记录仪，可以进行波形监测（能和传感器单元合用）
CAT III 1000V
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
基本参数（精度保证时间1年，调整后精度保证时间1年）
额定电流 | AC/DC 2000A |
|---|---|
最大输入电流 | 降额范围内，（规定范围内±3200 A peak） |
频率特性 | 振幅：DC?1 MHz 相位：DC?700kHz |
基本精度 | (DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.1° |
| 输出电压率 | 1 mV/ A ※测试仪的输出是通过传感器单元输出的AC + DC电压。 |
| 对地最大额定电压 | AC/DC 1000V (50/60Hz, CAT III) |
| 可测导体直径 | φ 80 mm以下 |
| 使用温湿度范围 | -40°C? +85°C, 80% rh以下 (无凝结) |
电源 | 由功率分析仪PW6001, PW3390或传感器单元CT9555、CT9556、CT9557供电 |
| 最大额定功率 | 9.5VA（2000A/55Hz测量，电源为±12V时） |
| 体积及重量 | 229 W × 232 H × 112 Dmm, CT6877 5kg, 线长 3 m, CT6877-01: 5.3kg, 线长 10 m |
| 附件 | 使用说明书 ×1, 标签带×6, 使用上的注意事项×1 |
选件B
※最多可连接2根CT9902
选件A
