准确测量激光显示器的“白”，RGB激光专用光测试仪 -- 照度

准确测量激光显示器的“白”，RGB激光专用光测试仪

询价预约

概要
规格
相关下载

?搭载激光光源专用的光测量技术“分离重心波长方式”
?白平衡向导功能，帮助无返工的颜色调整
?近似余弦定律的斜入射光特性
?2英寸的屏幕※可同时测量9点的小型立方体
※12 inch 4:3 250 mm × 180 mm
?具备测量宽色域显示器的稳定后的颜色中所必须的调制光功能

Good Design2017获奖评价

作为激光光源专用的光测量仪器，发明了“分离重心波长方式”，在需要熟练白平衡调整技能的显示器生产现场中，将缩短调整时间并提高生产效率。通过将外壳的金属片和光轴匹配，特地设计使其易于从侧面对准光轴，是非常精益的功能性设计。

兼顾光谱分析仪的测量能力和色度计的易用性

能够同时测量RGB复合波分别的重心波长以及光功率的光测量仪器TM6102、TM6103、TM6104。若设置光度、色度目标值以及各允许范围，则只需将每个RGB的辐射量调整到指定的范围，即可完成“白平衡调整”。

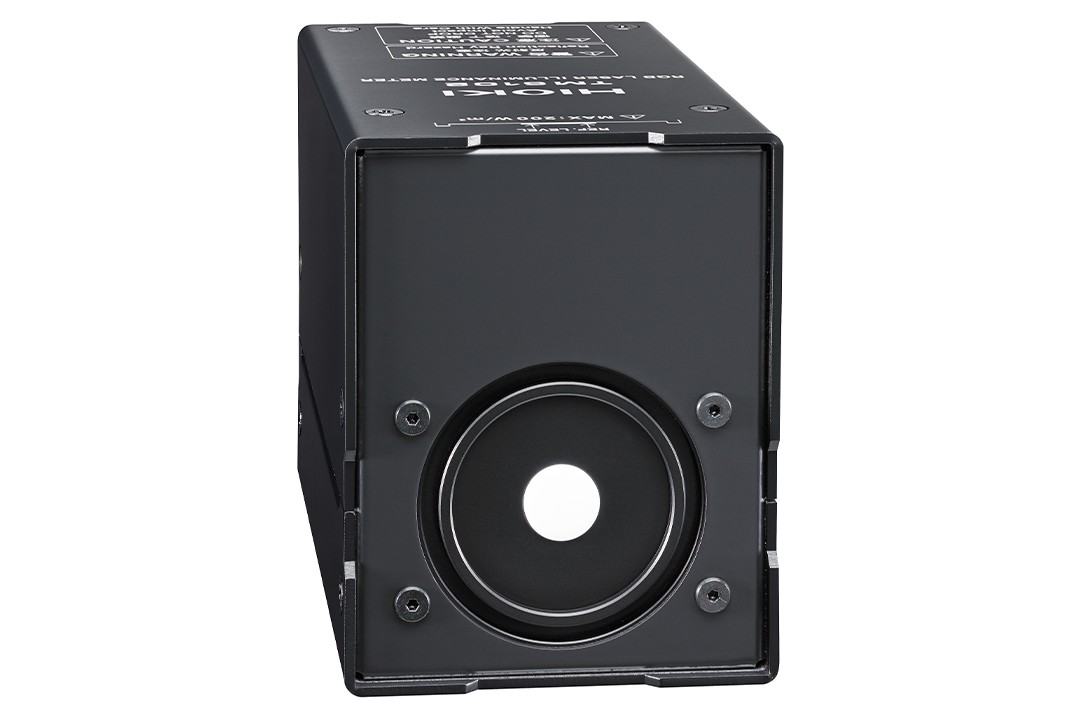

RGB激光专用，最适用于产线构筑的小型照度计

为了准确测量激光显示器的“白”而开发的光测试仪。
RGB激光测量仪TM6102是首次采用了能够正确测量激光的新方式“分离重心波长方式”的照度计。而且，搭载了能够将出货时的白平衡调整工时减半的“白平衡调整辅助功能”，仅需调整RGB分别的光源即可制作出目标光源“白”。
该产品是为了能够准确测量如HUD（平视显示器）或宽色域显示器这种使用激光光源的下一代显示器而诞生的RGB激光专用光测试仪。
测量项目
辐射照度、照度、重心波长（R，G，B）、三刺激値、色度（xy,u'v'）、相关色温度、Δuv，和弦波长、NTSC比、白平衡辐射量目标值
超短焦点投影仪评估所必须的“低入射角依存性”

对于投影仪的照度测量必须进行对入射角完全没有影响的色度测量。特别像超短焦点投影仪这样入射角大的
产品的评估，低入射角是尤为重要的特性。

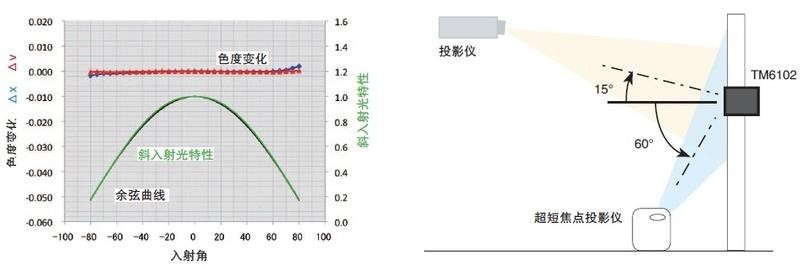

此外，RGB 激光照度计TM6102 的斜入射光特性因为与余弦法则相似，所以可与以往的照度计一样进行使用。
为什么是RGB激光专用？

比如为了测量电流，我司提供20多种不同的测量仪器。由于频率、电压值、环境、费用等原因自然偏差会增多。激光的发光和LED的发光不同，为了测量激光光源，若没有最适合的测量仪器，则可能有意外的结果出来。
如激光显示器为代表的，在使用激光光源的应用中要求小型化和广域的色彩表现。随着RGB单色激光的几部，比起LED时代需要更加准确的进行测色，更明确色彩表现。
RGB激光测量仪TM6102就是激光光源专用的照度计。也就是说无法测量LED或灯光源这种宽光谱宽度的光。而且，即便是激光光源，像磷光等波长变化的光也是不太能测量的。但是，如果是测量单纯的激光光源，那么不光单色激光，而且RGB合波的入射也能准确测量。请将接近光谱分析仪的重心波长测量以及兼顾色度计易用性的RGB激光测量仪的测量值与“光”对比看看。
激光测量的注意事项，激光的光谱会有多个峰值

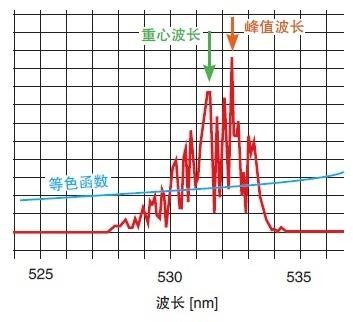

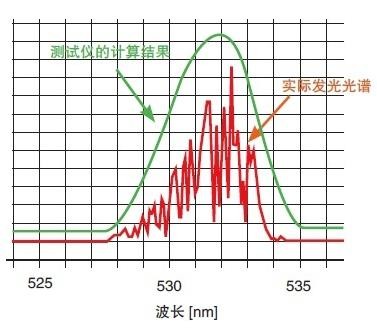

和波长在400nm到700nm的可见光相比，激光的光谱很窄。只测试单色激光，经�？吹秸庋母垂馄�(如右图)。因为重心补偿和峰值波长不同，所以度需要计算色度，特别是激光光谱会随温度而波动。为了准确测量不仅需要光谱分析仪的高精度测量，还要求测量反映波动的重心波长。
激光测光的课题：与等色函数接近的界限

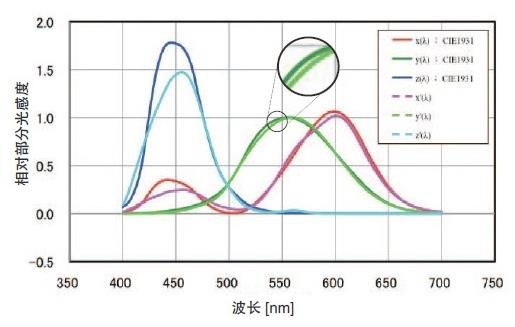

一般，三刺激值测试法和其他色度计是结合滤光片，通过调节滤光片(物理滤波)来匹配等色函数。而单色激光的光谱波长很窄，等色函数的近似误差和滤光片(个体差异)固有误差都会非常明显地叠加到测量结果上。

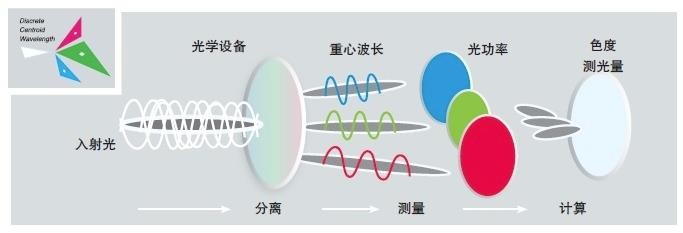

为激光测光而开发的“分离重心波长方式”

TM6102会测量测色中必需的物理量（重心波长、光功率），然后通过使用色度、测光量等光学特性的理论计算来算出。
因此，随着重心波长的变化，不会受到光学滤波器的波长范围导致的近似误差的影响，能够正确的进行激光测色。是首次将光谱分析仪的重心波长测量同时兼顾色度计易用性的照度计。
对应了宽色域显示器的“最大300Hz”可调光功能

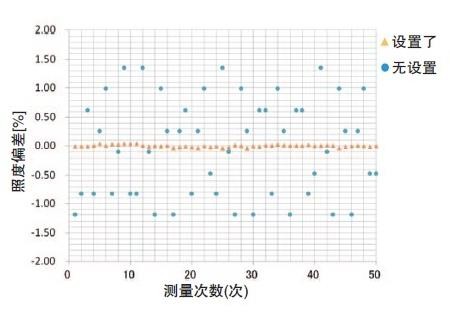

配备了通过调节测量时间稳定测量调频显示的可调光功能。无需平均出力，可缩短检查时间。设置从10Hz到300Hz可适用于超高刷新率的4K和8K宽色域显示器以及3D的头盔显示器(HMD)此外通过同步信号测量功能，能够确认实际的运行频率。
通过白平衡调整导航设置，无返工的调整

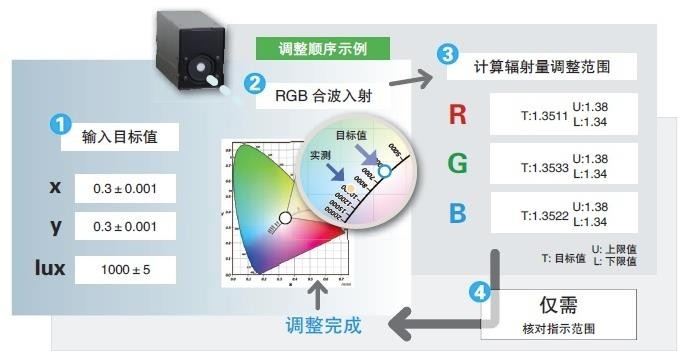

白平衡调整辅助功能指示到激光显示屏的目标的“白”的最佳路径。
因为仅需进行RGB合波的测量就能算出RGB各光源最适合的辐射量，所以操作工作（无需单色测量）和调整工作（无返工）都能减半。
监控应用
激光测光的问题TM6102帮您解决！

您是否经历过虽然色度显示相同但看似不同的情况？
您是否遇到过，之前测量LED 光源或电灯泡光源没有问题，测量激光却又色差的情况？不明原因通过目测调整白平衡。
为了达到像宽色域电视机的白平衡Δxy=0.001 这样的程度，波长的测量能力显得尤为重要。测量光谱幅度有几nm 的激光时，光谱波长幅度不够和准确重心波长无法计算，都会影响到色度。
在激光测量有困扰的您可以试试RGB激光测量仪TM6102。

基本参数（精度保证时间1年，调整后精度保证时间1年）

测量对象	激光光源※没有根据标准光源A（电灯泡）的精度。
测量项目	辐射照度、照度、重心波长、三刺激値XYZ、色度（xy,u'v'）、相关色温度、Δuv，和弦波长、NTSC比、白平衡辐射量目标值
辐射量测量项目	辐射照度
辐射量测量范围	0.0002 ?200 [W/m^2]
辐射量相对精度	±4.6％ rdg. (473 nm, 40μW) 标准 (532 nm, 60μW) ±4.6% rdg. (633 nm, 80μW)
辐射量精度	±6.5% rdg. (532 nm, 9 mW/m^2)
测光量测量项目	照度
测光量测量范围	0.2?110 000 [lx]
重心波长测量范围	蓝： 435 nm ? 477 nm, 绿： 505 nm ? 550 nm, 红： 615 nm ? 665 nm
白平衡调整补偿功能	（设置项目）测光量目标值，测光量允许范围，色度xy目标值，色度xy允许范围

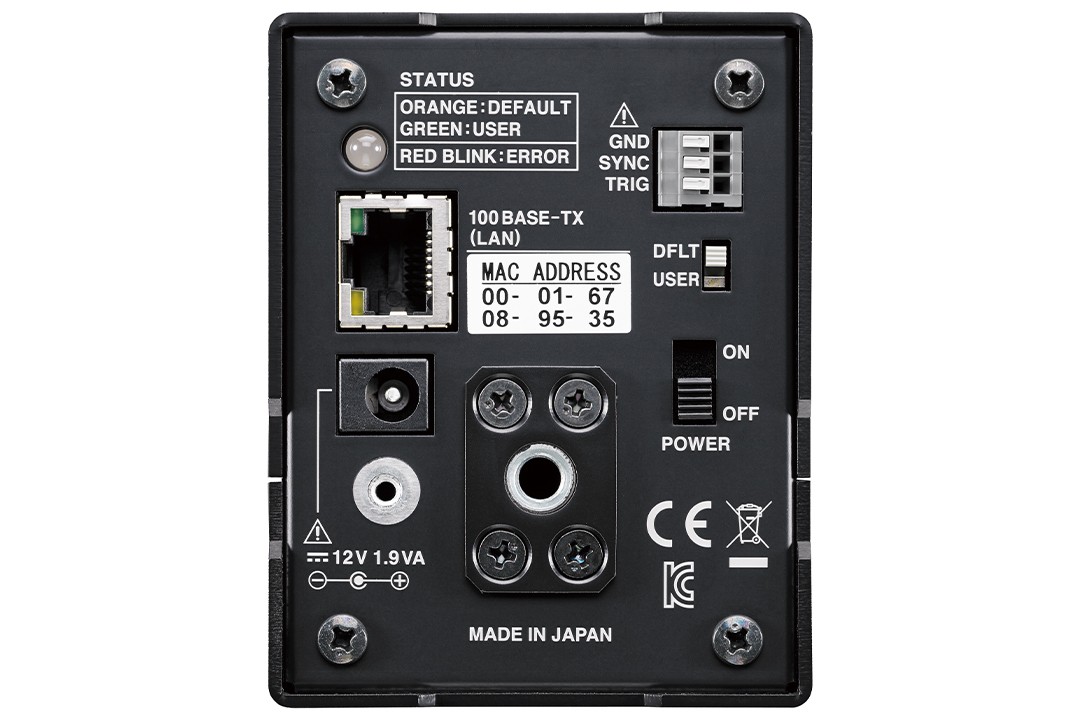

接口	LAN（TCP/IP）主机中无显示功能
电源	AC适配器Z1008 (AC 100 V? 240 V, 9.5 VA)
体积及重量	65W × 83H × 126D mm, 700 g
附件	AC适配器Z1008 ×1, 电源线 ×1, 遮光套 ×1, LAN线缆 (3 m) ×1, 使用说明书 ×1, 应用软件 (CD-R) ×1
