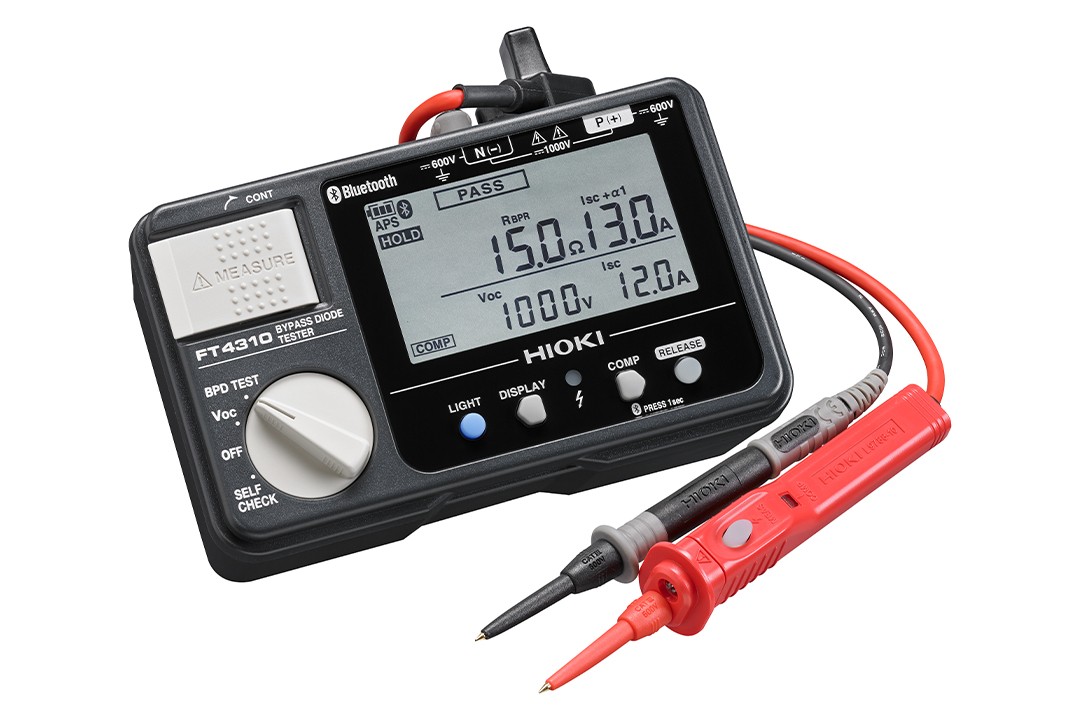

?FT4310能够在日照下轻松的检测开路/短路故障※1
?在接线盒的电池串中进行简单检查※2
?1次检查完成所有测量※3
?对应PC测量的USB通讯功能（需要选件）
※1 也能在夜晚进行检查。短路故障仅能在白天进行检查。
※2 无需爬上屋顶，大幅提高工作效率
※3 测量开路电压、短路电流和旁路电阻，并一次性显示
※4 通过Bluetooth?无线技术自动传输数据
※无法测量并联的电池串。具体情况可另外咨询。
※可以平板设备或者智能手机的应用软件GENNECT Cross来收集数据。
-
新型太阳能发电系统维护管理准则的制定
2016年12月28日发表了由一般社团法人日本电机工业会（JEMA）和一般社团法人太阳能发电协会（JPEA）共同制作的技术资料《太阳能发电系统的维护管理准则》。
按照IEC（国际电工委员会）标准，整理了针对直流1500V以下的太阳能发电系统的基本安全需求、维护项目和检修方法等。
该准则中对旁路二极管的检查做出了规定。 -
旁路二极管测试仪FT4310的使用方法适用于光伏发电系统的维护。 白天无需遮光皆可检查开路故障（OPEN）/短路故障（SHORT）的旁路二极管测试仪。同时介绍在实际现场中的一些测量。
-
在日照下无需遮光也可做旁路二极管开路/短路检查的检测工具利用日置HIOKI新开发技术在日照下无需遮光也可做旁路二极管开路/短路检查。夜晚也能进行检查。
*短路故障只能在白天进行检查。 -
在接线箱的电池串中可进行旁路二极管的开路/故障检测由于可以在接线箱的电池串中进行简单的检查，因此不需要爬上屋顶，从而大幅提高了工作效率。
*在远离系统互联后测量作为测量对象的电池串。 -

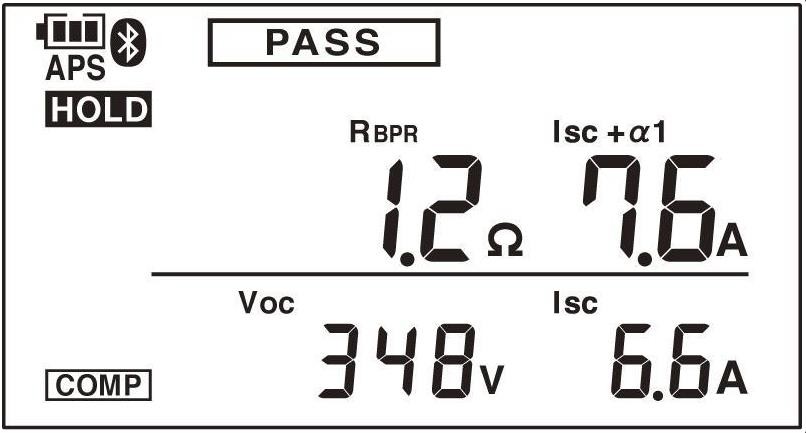

一次检查完成所有测量仅需旋钮对准“BPD TEST”，并按下开关，则可测量故障判定中所需项目，并一次性显示出来。 1个电池串可以2秒以内仅需测量。
RBPR：旁路电阻 Voc：开路电压值 Isc＋α1：测量电流值 Isc：短路电流值 判定：是否存在旁路二极管的开路（比较器设置时也能判定RBPR的数值） -

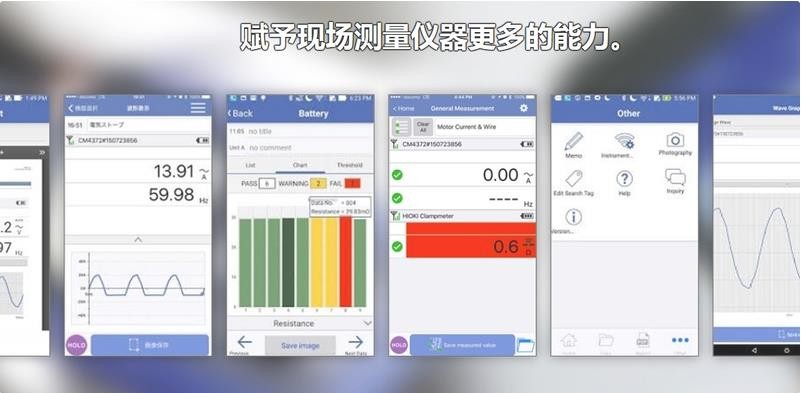

GENNECT Cross如果将现场测量仪器与智能手机或平板电脑连在一起，我们能做什么呢？是否认为只能单 纯地进行测量值通讯呢？如果是HIOKI的GENNECT Cross，则可像示波器那样在现场测量 仪器上查看波形。也可以在现场照片上配置测量值，转眼之间制作出直观的报表。现场测量仪器的功能已不仅仅局限于显示数字。它也是与您共同把握现场状况的强有力的伙伴。 GENNECT Cross赋予现场测量仪器更多的能力。
-

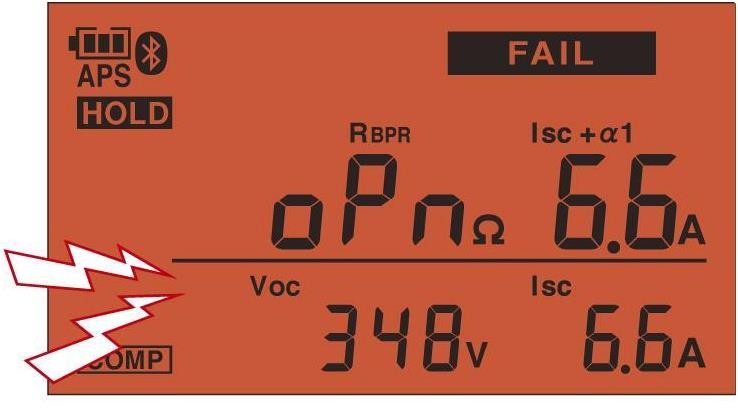

异常时通过声音和灯光来通知通过蜂鸣音和红色灯光来通知异常情况。
例）开路（Open）故障时 *使用BPD TEST模式 RBPR：显示“Open（opn）”。 -

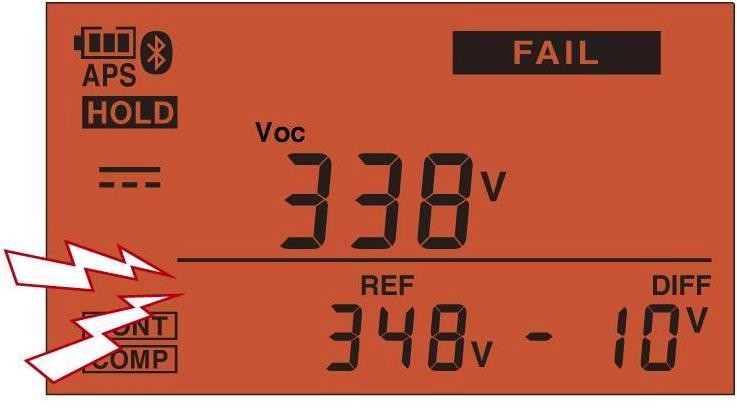

短路（Short）故障检查—搭载高精度电压计若旁路二极管发生短路故障时，则太阳能电池部分无法进行发电，因此输出电压会降低（10V左右）。 通过检测该差值，可以发现旁路二极管的短路故障或失配损耗。
为了能发现1000V系统中10V电压的差异，搭载了高精度的直流电压计。 若使用特别为开路电压测量设计的“Voc模式”，则在1秒以内显示电压差，并进行短路故障的判定。 -

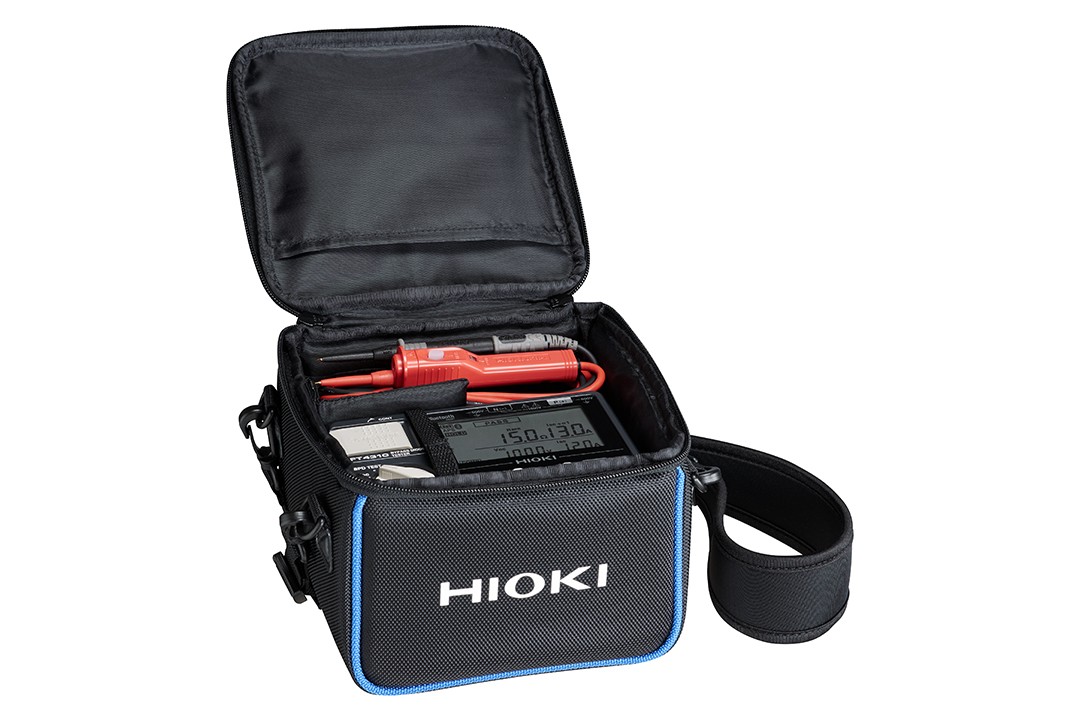

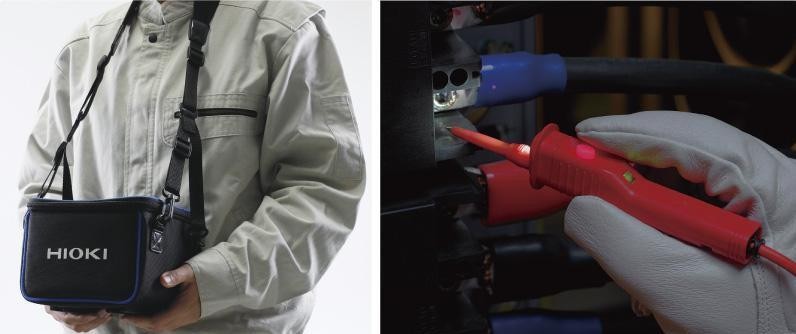

便利的附件● 挂脖的携带包 无需担心仪器掉落 两手无负担，可准确进行测量
● 带开关的测试线 因为测试线有用于保持的开关，所以不需要对主机进行操作 带有照明用的小灯 -

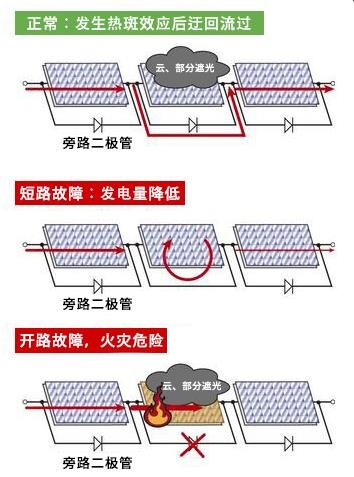

【参考】旁路二极管的故障导致的问题正常： 太阳能面板中部分发生热斑效应（含故障情况）时，电流从旁路流过从而防止发电效率降低。
短路故障： 若发生短路故障，则发电电流成环路，无法产生功率，导致发电效率降低。
开路故障： 若发生开路故障，则发生热斑效应时出现问题的电池单元中强行流过电流会导致发热，从而可能引发火灾等危险。 -
【参考】FT4310给电池串带来的影响
日照下，即便能进行旁路二极管的开路检测，但若导致太阳能电池被损坏，则这种检测没有任何意义。因此我们充分考虑到了测量时电池串会受到的影响。
使用FT4310仅需按下测量开关，就首先测量Isc（短路电流），并外加让其流过该电流值+1A的电流的电压。
JIS要求旁路二极管可以承受1小时流过�？榈亩疃ǘ搪返缌鞯�1.25倍的电流，FT4310控制恒流，外加时间为5ms以内的短时间，通过这些设计不会因为I-V测量或短路后进行绝缘电阻测量而改变电池串所受到的影响。
完全不会损坏太阳能面板，可以放心使用。
基本参数（精度保证时间1年，调整后精度保证时间1年）
可测项目 | 开路电压、短路电流、旁路电阻 |
|---|
【BPD TEST模式】
测量项目 | 旁路二极管的合格判定，旁路电阻、开路电压、短路电流、测试（外加）电流 |
|---|---|
测量对象 | 晶体电池串，开路电压：1000V以下，额定电流：2～12A |
测量方式 | 外加短路和脉冲电压方式 |
测量精度 | 开路电压：0?±1000 V时±0.2％rdg. ±3 dgt. 短路电流：0.0?15.0 A时±3％rdg. ±3 dgt. 旁路电阻：0.0?15.0 Ω时±5％rdg. ±5 dgt. (纯电阻测量时) |
测量时间 | 2秒以内（测试电压为10V以下时在3秒以内） |
可测次数 | 3000次（比较器、LCD背光，Bluetooth? OFF，使用5号碱性干电池时） |
【Voc模式】
测量项目 | 开路电压 |
|---|---|
测量范围 | DC 0 V?1000 V (最大显示DC 1200 V)，精度±0.2％rdg. ±3 dgt. |
响应时间 | 1秒以内 |
【其他】
防尘防水性 | IP40（EN60529） |
|---|---|
功能 | 测量次数的显示、自动极性判定、比较显示、自动保持、活线警告、蜂鸣音、背光灯、比较器、电池余量显示、节电、Bluetooth?通讯 |
通讯接口 | Bluetooth? 4.0 LE，iOS或安卓设备中显示测量值 |
电源 | 5号碱性干电池（LR6）×6，最大额定功率18VA 连续使用时间：45小时（比较器、LCR背光灯、Bluetooth? OFF） |
体积及重量 | 152W × 92H × 69D mm, 650 g（含电池，不含测试线） |
附件 | 带开关的测试线套装L9788-11 ×1，携带盒C0206 ×1，使用说明书×1，5号碱性干电池 (LR6) ×6 |
可使用无线功能的国家（FT4310）2025/4/14
| 可使用无线功能的国家和地区 | 澳大利亚、奥地利、比利时、保加利亚、加拿大、智利、中国、哥伦比亚、克罗地亚、塞浦路斯、捷克共和国、丹麦、爱沙尼亚、芬兰、法国、格鲁吉亚、德国、希腊、香港、匈牙利、冰岛、爱尔兰、以色列、 意大利、日本、肯尼亚、拉脱维亚、列支敦士登、立陶宛、卢森堡、澳门、马耳他、缅甸、荷兰、新喀里多尼亚、新西兰、挪威、秘鲁、波兰、葡萄牙、罗马尼亚、新加坡、斯洛伐克、斯洛文尼亚、西班牙、瑞典、瑞士、泰国、土耳其、英国、美国、越南、沙特阿拉伯、印度 |
|---|---|
| 注意事项 | 需要基于每个国家或地区的法律或法规来使用无线电波。在授权的国家和地区之外使用该产品可能会涉及违法。 |
