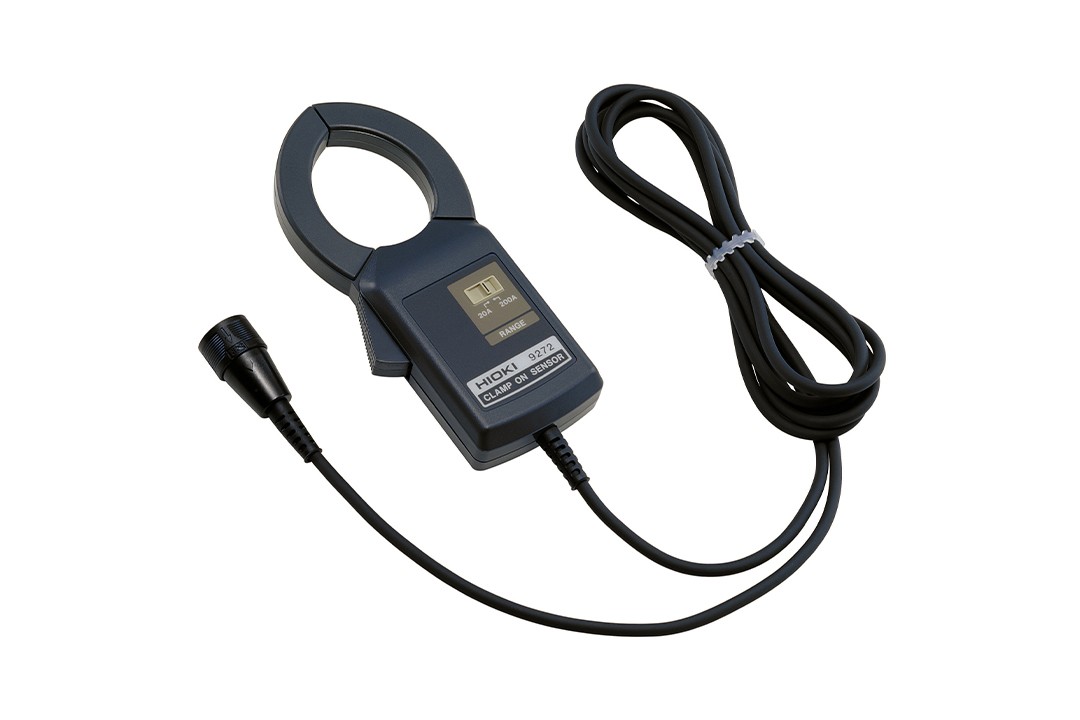

● 通过优秀的低频特性和相位特性，适用于测量变频器控制设备的电流、功率
● 1Hz~100kHz的宽频带，适用于谐波分析、FFT分析和观测波形
基本参数
| 额定电流 | AC 20 A/200 A(切换选择) |
|---|---|
| 最大输入电流 | 20A量程：50Arms，200A量程：300Arms |
| 精度 | 振幅：±0.3 % rdg. ±0.01 % f.s.,相位： ±0.2 deg.(45~66Hz) |
| 频率特性 | 1 Hz (±2 % rdg. ±0.1 % f.s.)～100 kHz (±30 % rdg. ±0.1 % f.s.) |
| 输出电压率(配备 9555-10) | 2V/20A或2V/200A ※本仪器的输出是通过传感器单元9555-10输出的AC+DC电压。请连接1MΩ等的高输入阻抗电压输入机器。 |
| 对地间最大额定电压 | AC 600 Vrms(测量等级III) |
| 钳口直径 | 直径φ 46 mm |
| 供电电源 | ±112V ～±15V（通过传感器单元9555-10供电，9555-10为AC100 ～240V） |
| 额定功率 | 5VA以下（200A测量时） |
| 体积及重量 | 78 mmW x 188 mmH x 35 mmD, 430 g , 线长: 3 m |
| 附件 | 携带盒 9355 (1)，使用说明书（1），标签条（6） |
