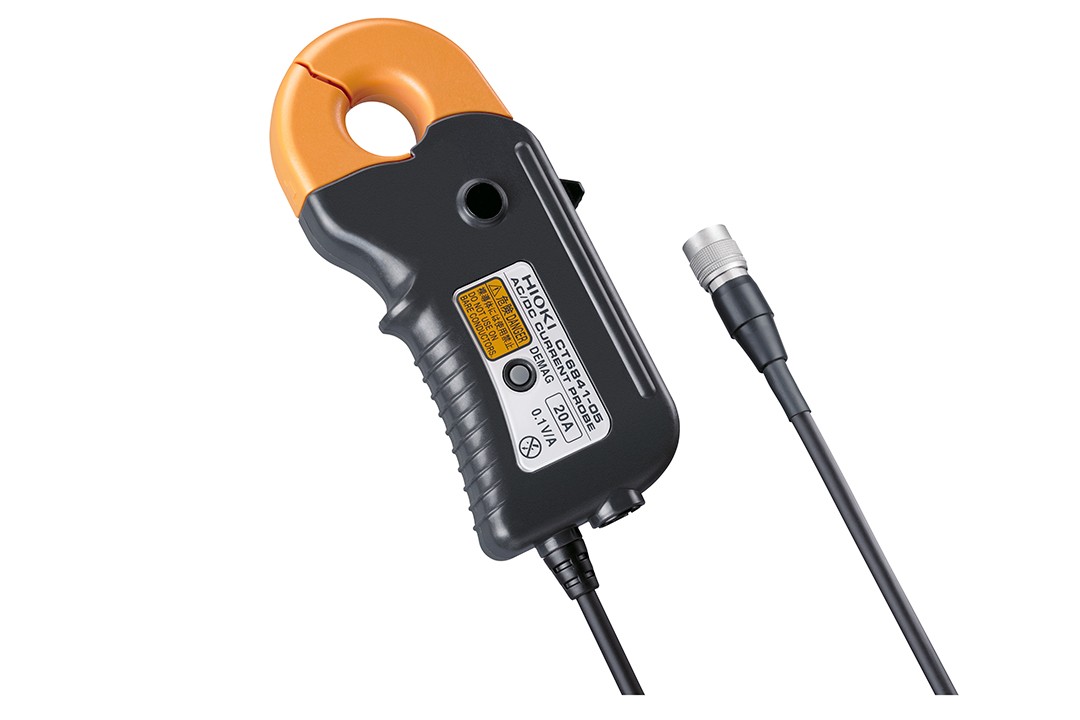

● 适用于-40℃~+85℃环境试验的宽广的温度使用范围
● 钳形测量实现振幅精度±0.3%，相位精度±0.1°的高精度
● DC~1MHz(CT6841)、DC~500kHz(CT6843)的宽频带
● 单手即可开合钳口的小巧尺寸，强防震的锁定设计
● 比起以前大幅减少了导体位置的影响，附近导体的影响，磁化的影响
● 用于汽车的电池平衡测量，变频器的转换效率评估
※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
-
德国iF设计奖获奖 -
适用于示波器的功率波形测量和用于功率计的电流传感器的高精度电流传感器磁通门技术的电流传感器和霍尔效应的相比，会因为外部温度变化导致出现测量误差。 而且输入（电流值）特别低时，或相位延迟90°的电流波形也能高精度的进行测量。 非常适合用于使用数字示波器观测功率波形，或者作为功率计的电流传感器使用。
基本参数
| CT6841 | CT6843 | |
|---|---|---|
| 额定电流 | AC/DC 20 A | AC/DC 200 A |
| 最大输入电流 | 40 A, 降额范围内 | 400 A, 降额范围内 |
| 频率特性 | 振幅: DC~1 MHz 相位: DC~300 kHz | 振幅: DC~1 MHz 相位: DC~300 kHz |
| 振幅/相位精度 | DC (±0.3% rdg. ±0.05% f.s.) DC < f ≤ 100 Hz (±0.3% rdg. ±0.01% f.s. , ±0.1°) 规定1 MHz以下 | DC (±0.3% rdg. ±0.02% f.s.) DC < f ≤ 100 Hz (±0.3% rdg. ±0.01% f.s. , ±0.1°) 规定500 kHz以下 |
| 消耗功率 | 5 VA以下 (测量20 A/55 Hz, 电源±12 V时) | 6 VA以下 (测量200 A/55 Hz, 电源±12 V时) |
| 输出电压 | 0.1 V/A(CT6841),0.01 V/A(CT6843) ※本仪器的输出为通过输出传感器单元输出的AC+DC电压。请连接1 MΩ等高输出阻抗电压输出仪器。 | |
| 可测量导体直径 | φ 20 mm以下 | |
| 使用温湿度范围 | -40°C? +85°C, 80% rh以下 (无凝结) | |
| 电源电压 | DC ±11 V ~ ±15 V (由传感器单元供电，AC 100 ~ 240 V) | |
| 体积及重量 | 153(W)×67(H)×25(D) mm，350g线长3m | 153(W)×67(H)×25(D) mm，370g线长3m |
| 附件 | 使用说明书×1，标签×6，携带盒×1 | |
可搭配使用的产品
| 适用产品/单元 | CT6841 | CT6841-05 |
|---|---|---|
| PW6001，PW3390 | △（需要CT9900） | ○ |
| 3390 | ○ | △（需要CT9901） |
| 3193系列 | ○ | △（需要CT9901） |
| 8971 | △（需要9318） | △（需要9318，CT9901） |
| 8940 | △（需要9318，9705） | △（需要9318，9705，CT9901） |
选件D
※用于连接F/V单元8940，电流单元8971。
选件C
※最多可连接2根CT9902。
选件B
※最多可连接2根CT9903，不能和9279/78/77搭配使用。
选件A
