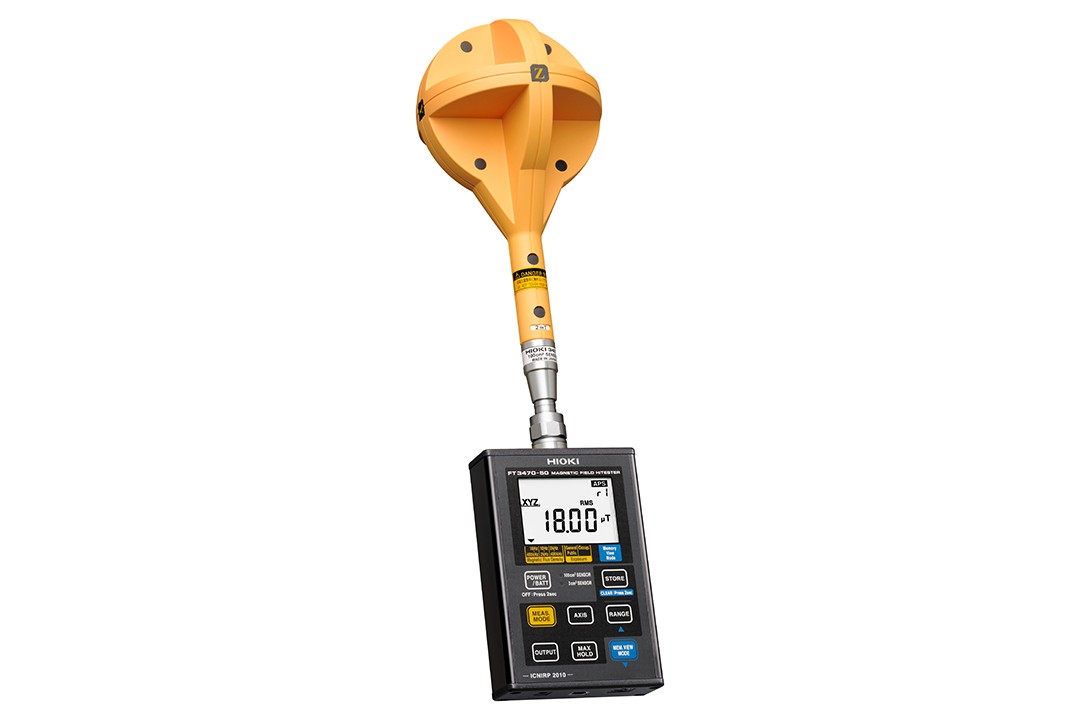

磁场测试仪 FT3470-52

区域内的磁通密度测量仪

符合IEC/EN62233标准适用于配电线下、磁场空间分布测量符合ICNIRP2010准则 10Hz～400kHz 配有100cm2和3cm2的传感器

询价预约

概要
规格
选件
相关下载
解决方案

?适用于以ICNIRP2010准则为基础的评估试验
?符合IEC/EN62233标准
?标配适合用于空间分布调查的3cm2磁场传感器和符合IEC/EN62233的100cm2的磁场传感器
?显示单位可�。═，A/m，G）
?操作简单，轻松测量
?标配PC应用软件
?3轴（XYZ）的波形输出，复合真有效值输出
?可以用于无线充电评价系统TS2400

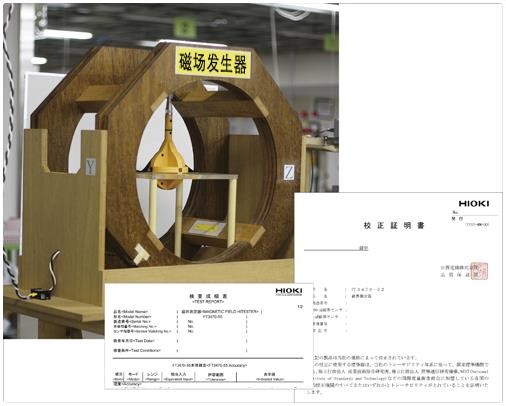

磁场测试仪的校正可在日本国内进行

JIS C 1910推荐使用进行过校正，可溯源的测试仪来进行测量。
HIOKI拥有NIST（美国国家标准与技术研究院）的可溯源的校正设备，可在国内进行校正。根据客户的要求，可再磁场测试仪购买时或购买后进行校正时，有偿提供检查成绩表、校正证明书、可溯源体系图。关于校正详情请向最近的HIOKI营业所垂询。

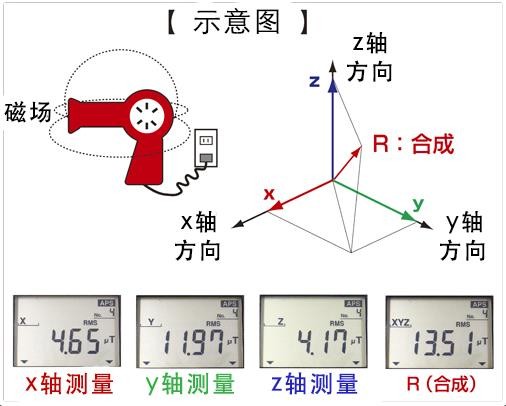

可分别显示3轴（X，Y，Z）磁场各自的值

电流流过的物体周围产生的空间称为“磁场”。磁场存在方向，根据方向，测量值不同。需要测量3轴全部。FT3470-50系列能够同时测量3轴并求出合成值（R），从而做到准确的测量。

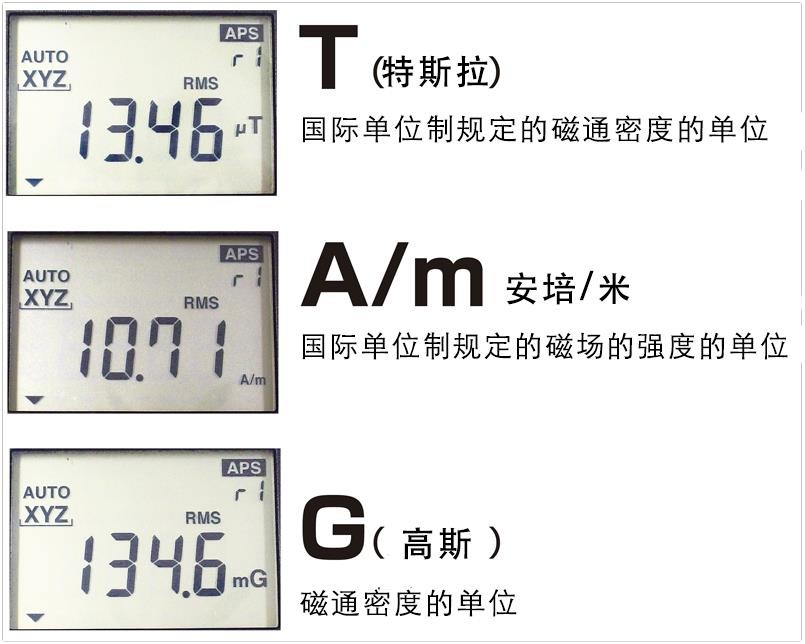

可选的磁通密度单位

根据标准和规定的不同，支持显示T（特斯拉）、A/m （安培/米）、G （高斯）之类不同的磁通密度的单位。

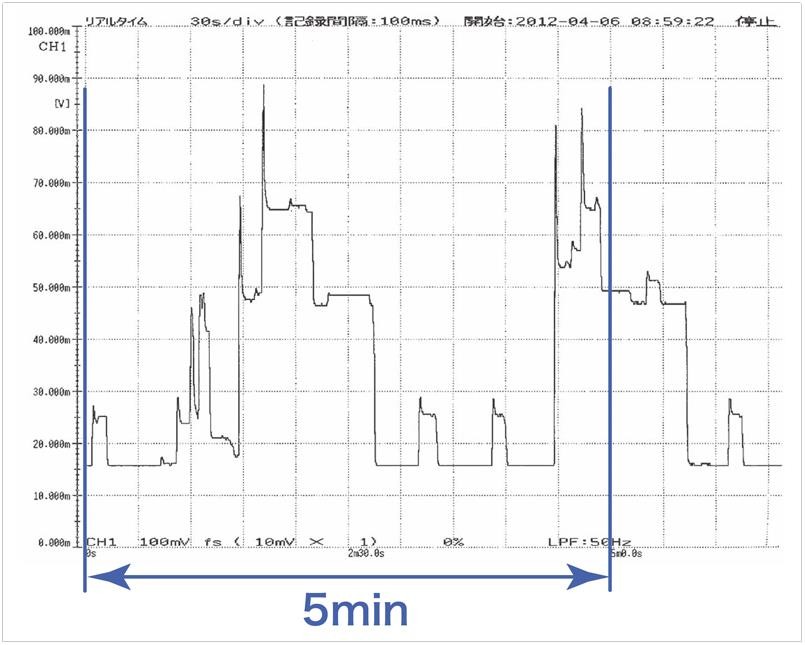

磁通密度的合成有效值电平、暴露电平的模拟输出功能（仅限FT3470-51，FT3470-52）

与存储记录仪或数据采集仪连接，可记录磁通密度的有效值。便于长期的观测。输出率为0.1 mV/显示值（以磁通密度单位T为基准）

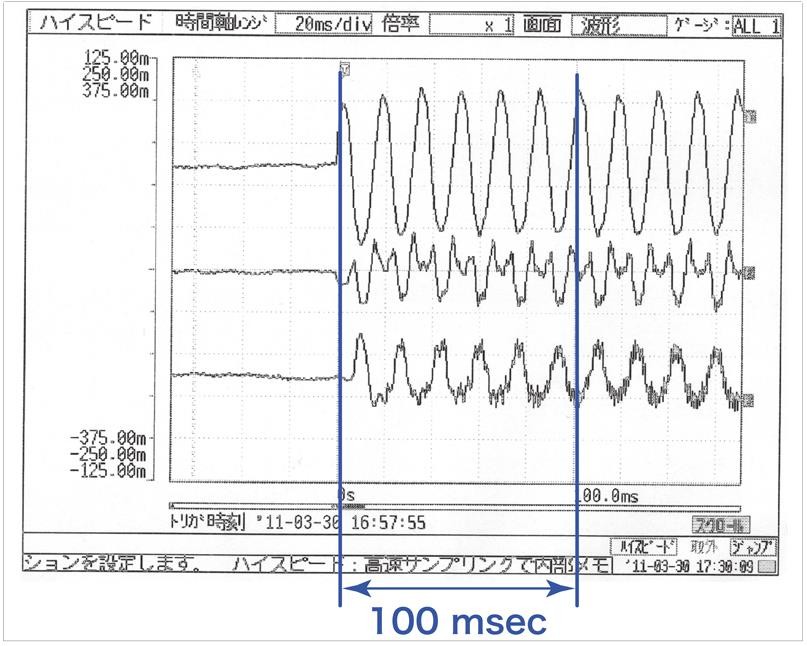

磁通密度（T）的X，Y，Z各轴的波形输出功能（仅限FT3470-51，FT3470-52）

连接示波器或存储记录仪，可观测磁场的波形。输出率为0.1 mV/显示值（以磁通密度单位T为基准）

基本参数

磁通密度（带宽）	10 Hz～400 kHz/ 10 Hz～2 kHz/ 2 kHz～400 kHz
曝露等级	一般/专业
显示	X/Y/Z单轴，复合真有效值R（3464点），磁通密度（单位：T，G，A/m），曝露等级（单位：%）
磁通密度量程，精度	[X/Y/Z轴]有效测量范围：2.000 μT～2.000 mT,4档量程精度：±3.5% rdg. ±0.5% f.s. [R轴]有效测量范围：3.464 μT～3.464 mT, 4档量程精度：±3.5% rdg. ±0.5% f.s. [有效测量频率范围] 10Hz-400kHz模式时: 50Hz～100kHz 10Hz-2kHz模式时: 50Hz～1kHz 2kHz-400kHz模式时: 5kHz～100kHz
曝露等级量程，精度	[X/Y/Z轴]有效测量范围：20.00%～200.0%, 2档量程 [R轴]有效测量范围：34.64%～346.4%, 2档量程精度：平滑边缘50Hz～1kHz，±3.5% rdg. ±0.5% f.s. 精度：平滑边缘1kHz～100kHz，±5.0% rdg. ±0.5% f.s.
接口	输出种类：合成真有效值电平输出，曝露等级输出，磁通密度X/Y/Z各轴的波形输出，输出率：0.1mV/显示点数 USB1.1：使用专用PC应用软件读取数据
其他	存储功能：最大99个数据，减缓功能，最大值保持，自动省电，蜂鸣音ON/OFF
电源	5号碱性电池（LR6）×4, 连续使用时间：10h，或AC适配器9445-02（使用AC适配器时最大1.0VA）
体积及重量	主机：100W × 150H × 42D mm, 830g (含电池) 100cm²磁场传感器：φ122 × 295L mm, 220g 3cm²磁场传感器：φ27 × 165L mm, 95g
附件	100cm²磁场传感器×1, 3cm²磁场传感器×1,说明书×1,，CD-R（FT3470专用PC应用软件DATA VIEWER）×1，USB连接线×1，5号碱性电池（LR6）×4，AC适配器9445-02×1，延长线9758×1，输出线9759×1，携带盒×1
