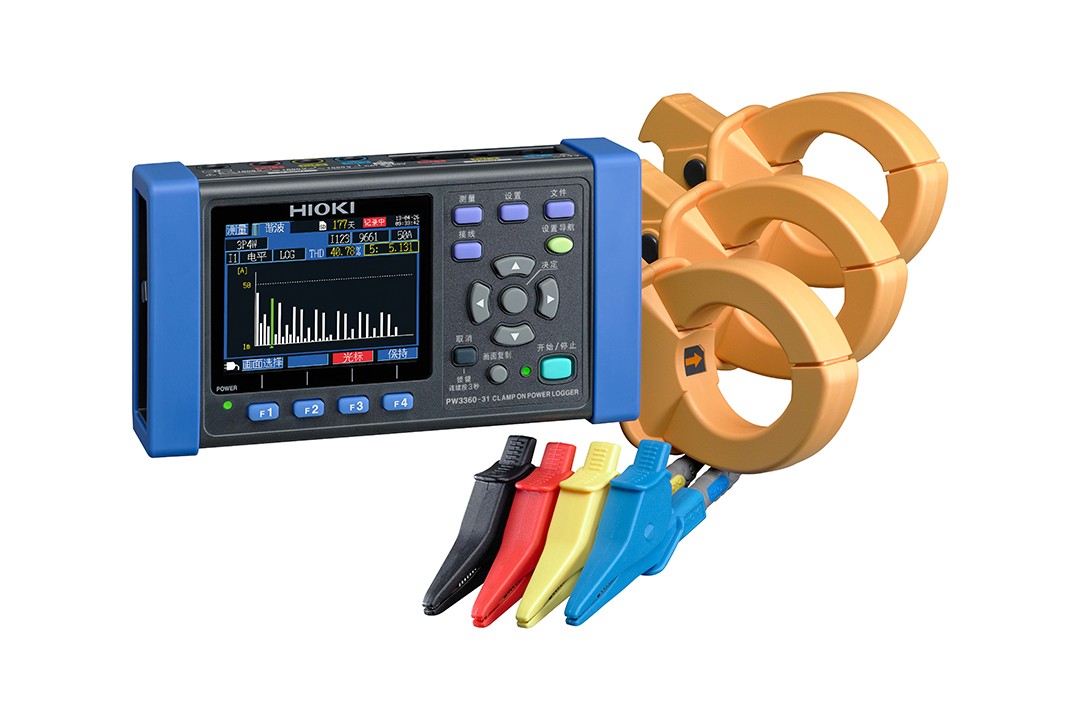

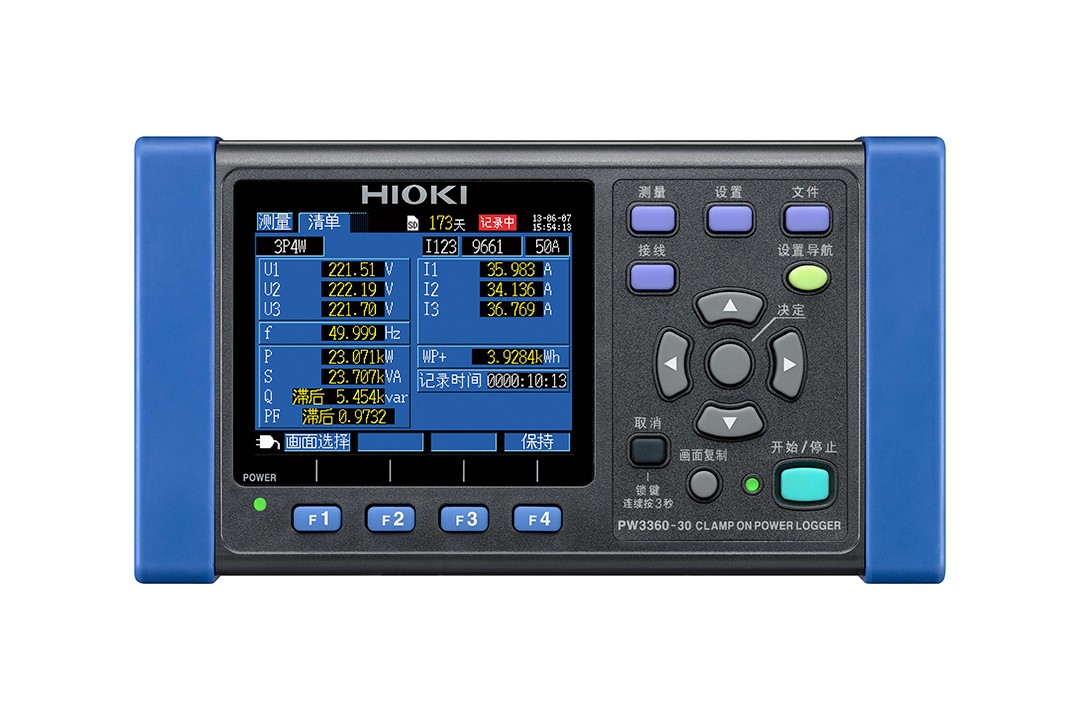

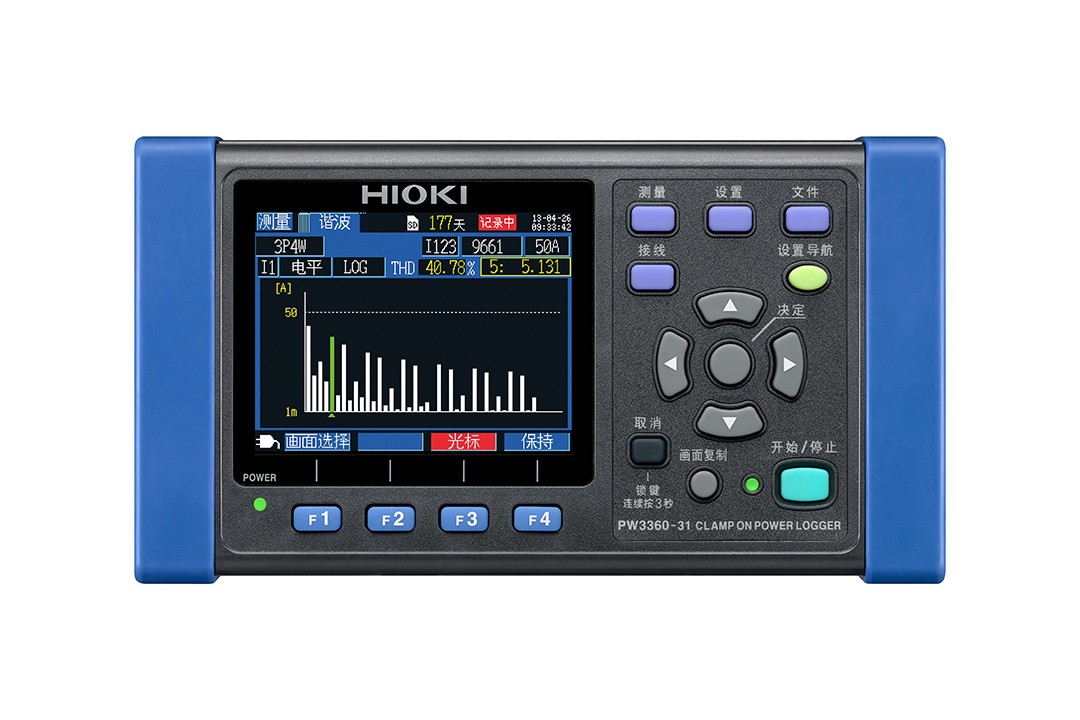

钳形功率计PW3360-30（油田版）
返回上一页操作简单的小型钳形功率计！节能活动从把握现状开始。
适用于50/60Hz工频电源
3电路(1P2W)，1电路(1P3W，3P3W，3P4W)
可连续保存数据至SD卡
钳形电流钳输入
询价预约
- 概要
- 规格
- 选件
- 相关下载

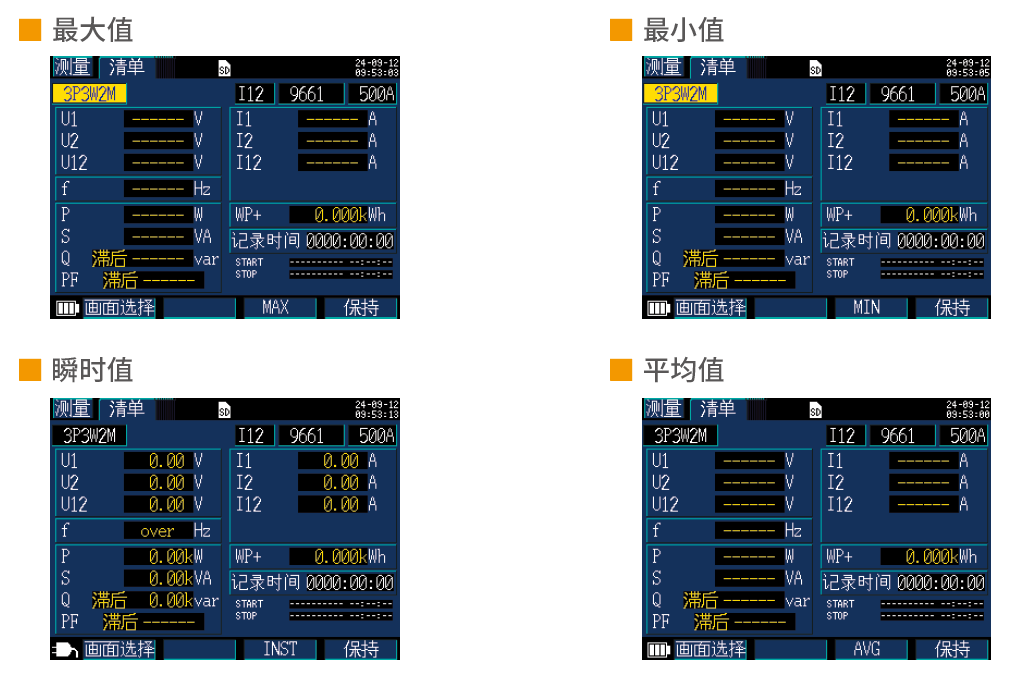

● 测量画面中追加了U/I/P最大值、最小值和平均值的显示
● 适用于单相~三相4线，最大对应380V供电线
● 最大测试电压780V，显示范围高达1000V
● 单相2线的话可以3电路同时测量(同一电源系统时)
● 最小可测50.000mA量程，也可测量泄漏电流(需要选件中的传感器)
● 使用SD卡可长时间保存
● 设置导航功能有助于准确接线(接线状态实时显示画面中)
注意：PW3360-30主机无法单独测量。请根据不同的测量要求另外购买选件中的钳形传感器。如要采集数据则需要购买SD卡。
-
油田版特有功能 -

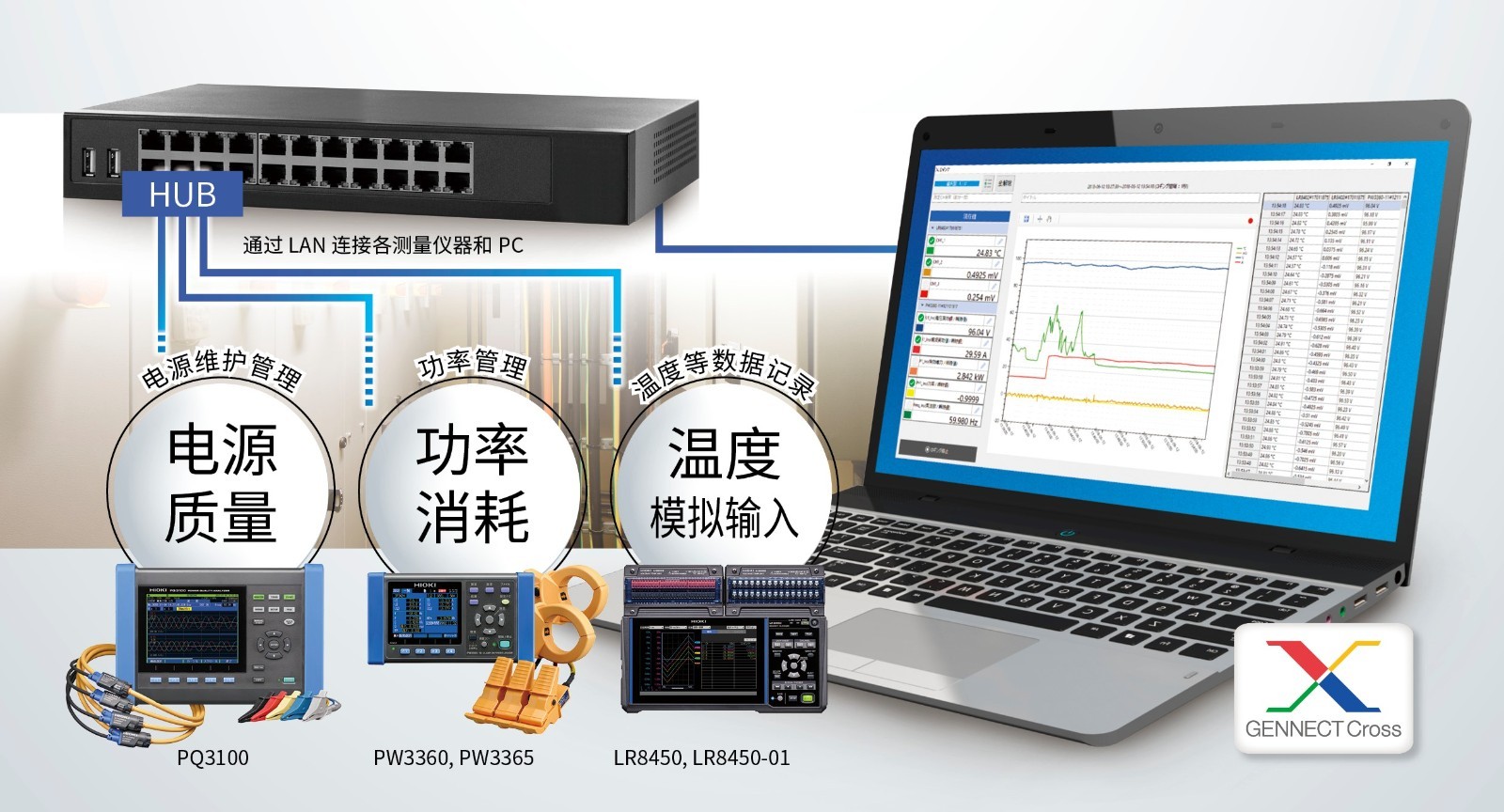

将现场测量结果传送到电脑，GENNECT One SF4000测量数据实时传输至PC上
-
产品介绍视频 -

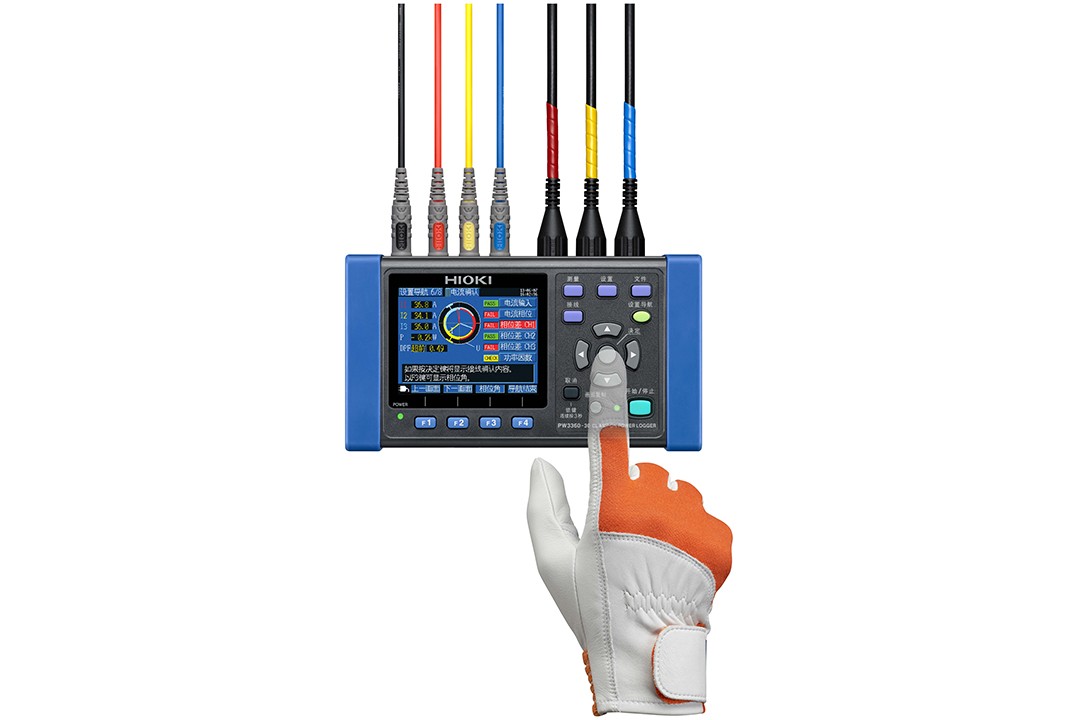

通过图形显示、接线步骤简单易懂！钳形功率的操作向导

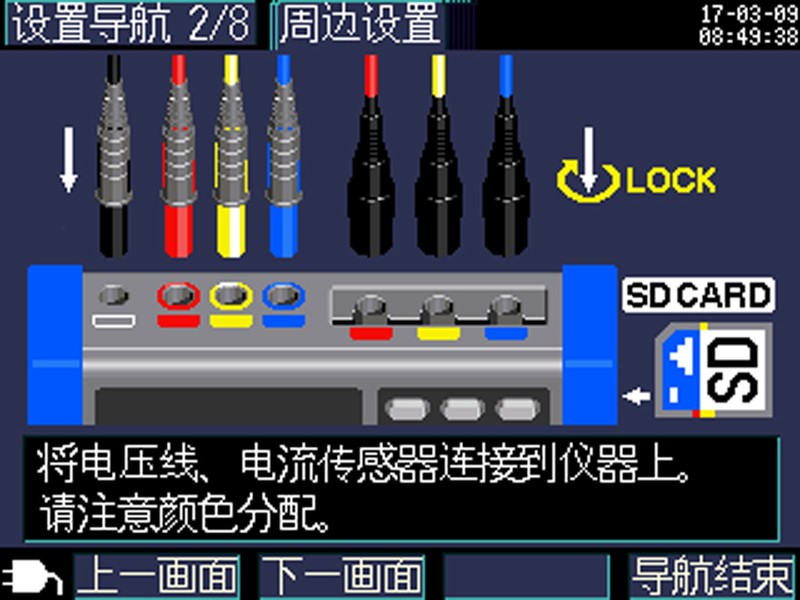

如果使用设置向导，则可以在画面中介绍接线到测量的步骤。尽管使用钳形功率计的用户也能简单进行三相功率测量的设置和布线工作。若出现接线错误，能通过接线检查功能进行通知。无需担心连接错误，从而能防止其导致的测量错误。
-

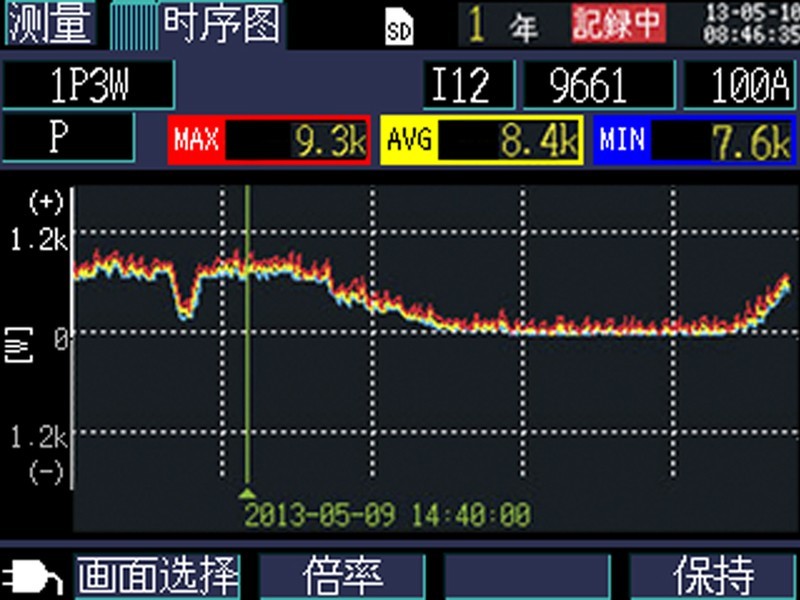

用图表显示钳形功率计的测量值，测量结果一目了然可以将测量值转换为便于管理的图表并显示出来。不仅其瞬态的测量值，还能在电量值的推移或时序的图标显示中使用光标确认最大/最小/平均值。
-

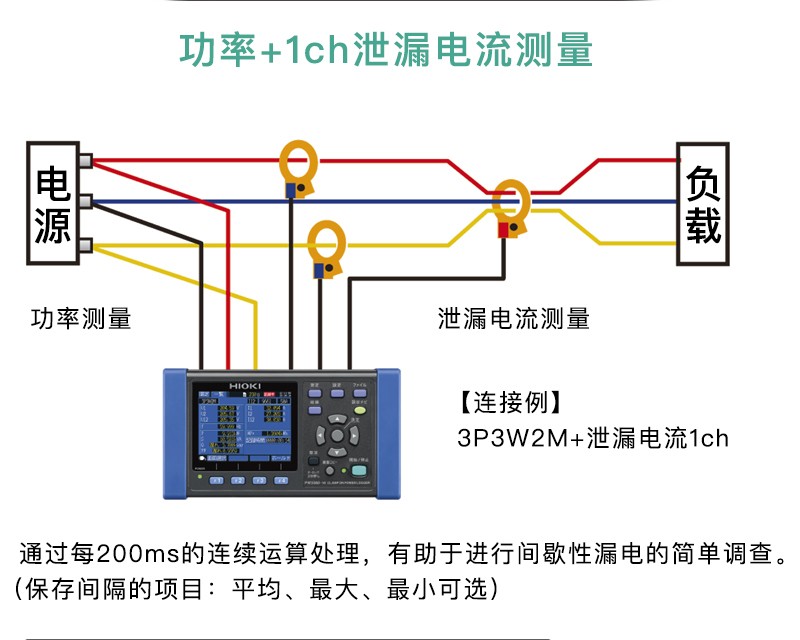

能够扩大测量范围的功率采集仪|使用PW3360-30进行泄漏电流测量
钳形传感器和另售选件中的钳形泄漏电流传感器相连接，可以同时进行功率+1ch泄漏电流测量。而且，通过连接3个钳形泄漏电流传感器，能够同时记录3ch的泄漏电流。
-

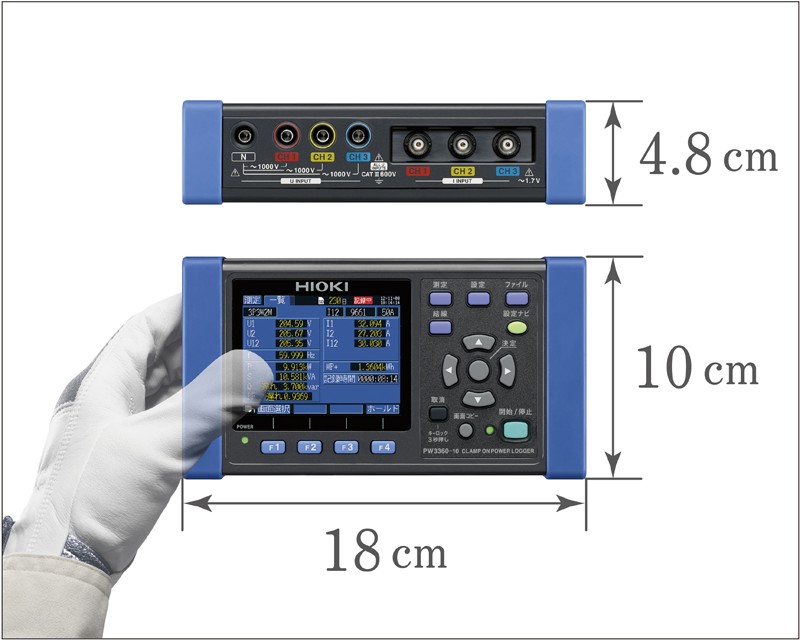

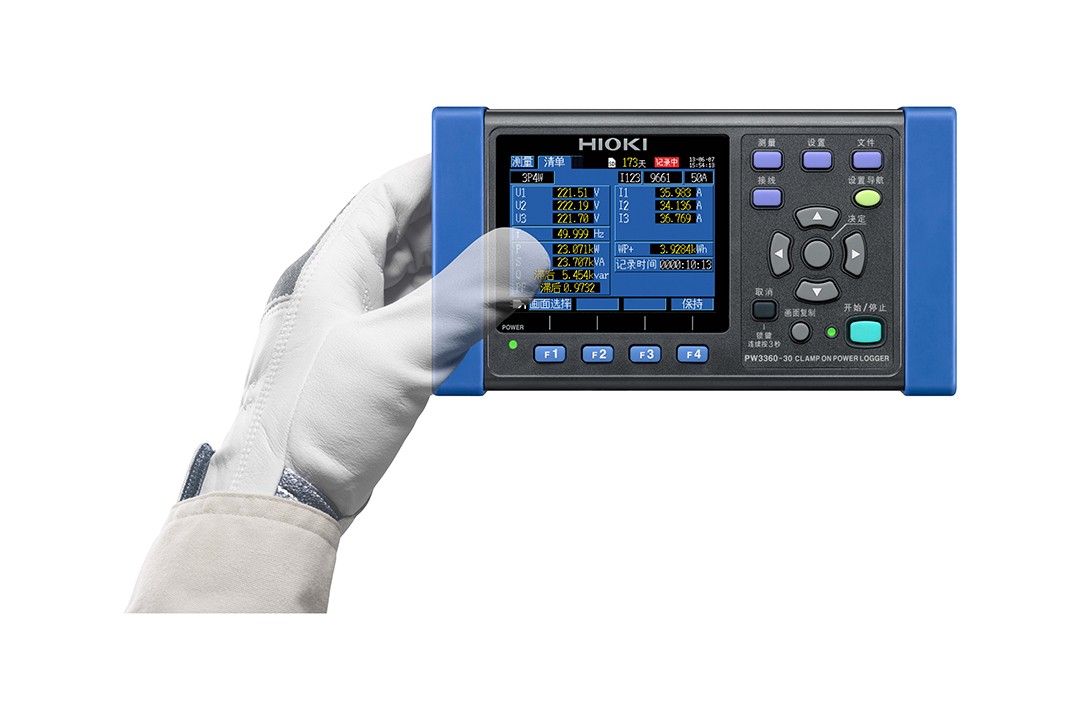

可以设置在窄柜中的便携式功率采集仪
节能活动中不可或缺的功率采集仪。适合携带至测量现�。⒈阌谏柚迷谙琳胤降那崆缮杓疲�550g）。
基本参数
| 测量线路 (可测电路数) | 50/60 Hz，单相2线(1电路/2电路/3电路)， 单相3线 (1电路)， 三相3线/三相4线 (1电路)，仅电流 |
|---|---|
| 测量项目 | 电压/电流有效值，电压/电流基波值，电压/电流基波相位角，频率，电压波形峰值(绝对值)，电流波形峰值(绝对值) 有功/无功/视在功率，功率因数(延迟、超前)或移位功率因数(延迟、超前) 有功(消耗、产生)/无功电能(延迟、超前)，有功(消耗、产生)/无功功率累积电量(延迟、超前)，有功(消耗、产生)/无功功率单位时间电量(延迟、超前)，功率因数累积电量 脉冲输入 |
| 电压量程 | AC 600V |
| 电流量程 | AC 500.00mA~5.0000kA(根据所用传感器，测量范围有所不同)， AC 50.000mA~5.0000A(仅泄漏电流) |
| 功率量程 | 300.00 W~9.0000 MW(根据电压/电路量程和测量线路的组合而定) |
| 基本精度 | 电压：±0.3% rdg. ±0.1% f.s 电流：±0.3% rdg. ±0.1% f.s+电流传感器精度 功率：±0.3% rdg. ±0.1% f.s+电流传感器精度(功率因数=1) |
| 显示更新率 | 约0.5s(使用SD卡和内存时，LAN和USB通讯时除外) |
| 数据记录 | 实时保存至SD卡/内存中 |
| 保存间隔时间 | 1～30秒, 1～60分, 14档切换 |
| 保存项目 | 测量值保存：仅限平均值、平均·最大·最小值 画面复制：BMP格式(最短以5分钟的时间间隔进行保存) 波形保存：二进制格式(最短以1分钟的时间间隔进行保存) |
| 接口 | SD卡 LAN 100BASE-TX：HTTP服务器功能，使用通讯软件来设置和下载数据 USB2.0：和PC连接时将SD卡和内存识别为移动存储设备，通过通讯软件进行设置并下载数据 脉冲输出：测量累积电能时，输出和有功电能成比例的脉冲信号，开路集电极绝缘输出 |
| 功能 | 接线确认，设置导航，画面复制，时钟，显示保持等 |
| 电源 | AC适配器Z1006 (100V～240V, 50/60Hz), 40VA (含AC适配器) 电池组9459：DC 7.2V, 3VA，连接AC适配器充电时间6小时10分钟，连续使用时间6h(背光灯OFF时) |
| 体积及重量 | 180 W × 100 H × 50 D mm, 550 g(不含电池套装PW9002) 180 W × 100 H × 67.2 D mm, 830 g (装有电池套装PW9002时) |
| 附件 | 电压线L9438-53×1(黑、红、黄、蓝)，AC适配器Z1006×1，USB连接线(0.9m)×1，使用说明书×1，测量指南×1，彩色螺线管(红黄蓝各2个，用于区别钳形传感器的颜色)×1组，螺线管×5(用于捆扎钳形传感器线)，1个APP应用程序光盘( SF4000 GENNECT One ) |
电流测量
用于功率或负载电流测量（单相测量需要1个传感器，和3相测量需要2个或3个传感器）
用于泄漏电流测量（不能进行功率测量）
用于钳形传感器适配器
电压测量
移动存储设备
* SD 卡注意事项 请使用HIOKI原装SD卡Z4001。若使用保证其他厂商的SD卡，则无法保证正常操作。
供电电源
其他选件
