● 支持4电极法，具备丰富的测量功能
● MEC功能，无需切断接地极也能测量
● 防尘防水IP67，工作温度-25°C ~ 65°C，防摔
● 使用接地网组件无需插入辅助接地棒
● 缩短作业时间，测量时间仅6秒，测试线的设置、收纳也很轻松
● 不论是在狭窄的地方或是测量母线，电流钳都可以轻松夹�。ㄑ〖�
● 支持无线通讯，可将测量值传送至智能手机或平板电脑（安装选件Z3210时）
● 可使用钳式传感器进行测量（FT6041-91套装带有2个钳式传感器）
-
丰富的测量功能，可根据用途额选择合适的测量方法· 4电极法(温纳4电极法)：适用于测量接地设计所需的大地电阻率
· 3电极法：适用于精确测量接地电阻
· MEC功能：适用于在不切断接地极的情况下测量接地电阻
· 基于4端子测量的3电极法：适用于几Ω的接地电阻测量
· 钳式测量法(双钳)：适用于测量多重接地的接地电阻
· 低电阻测量：适用于在测量后确认重新连接接地极时的电阻
-
无需切断接地极即可测量的MEC功能在3电极法的基础上增加了基于钳式传感器的电流测量。只测量流向待测接地极的电流，因此不会受到其它接地极的影响，可节省大量工时。
※ MEC是Measuring Earth using a Clamp的缩写。
-
基于4电极法测量，测量接地设计所需的大地电阻率为建筑物建设前的接地设计测量大地电阻率。大地电阻率根据土壤的性质而变化。掌握大地电阻率，设计合适的接地点和接地极的形状、尺寸等。
此外，也可测量用于评估结构接地的大地电阻率。
-

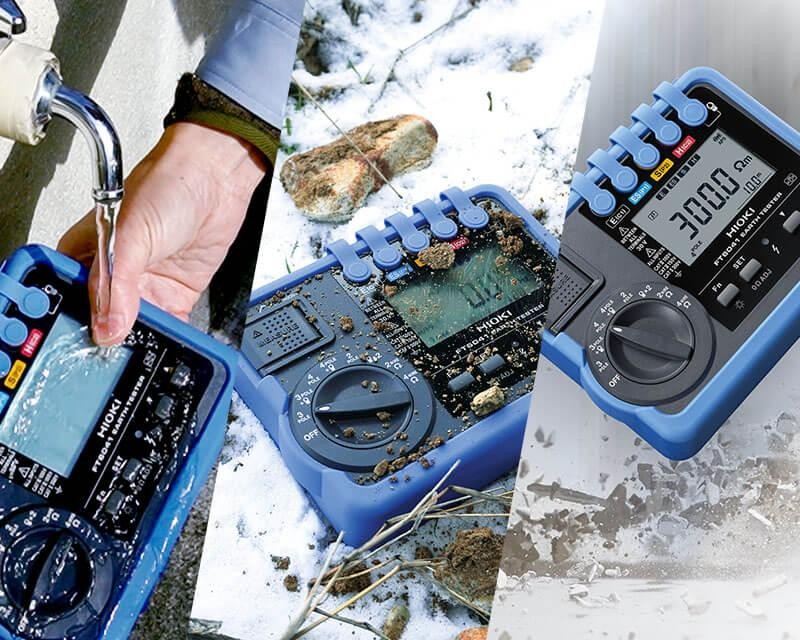

坚固设计，适应恶劣的工作环境· 防尘、防沙、防雨，防尘防水等级IP65、IP67(EN60529)
壳体为防止粉尘进入内部的设计，因此在现场使用时无需担心泥土或灰尘。脏了也可以用水清洗。
· 工作温度范围-25°C ~ 65°C
无论是在烈日下还是寒冷地区都可以使用，长时间的户外工作也不会出现故障。适用于接地电阻测量和维护检查。
· 安装保护壳，1m防摔
具备从1米高度坠落到水泥地上的耐冲击性能。
· 抗干扰性强，接地电压30.0 V rms
即使在嘈杂环境下也能进行稳定的测量。
-
缩短作业时间，减轻操作人员的负担· 测量速度快！不缠绕、不扭曲的电线收纳
开始测量到显示测量值仅需6秒（3电极法）的快速测量，以及简单易用的卷线器设计缩短了作业时间。

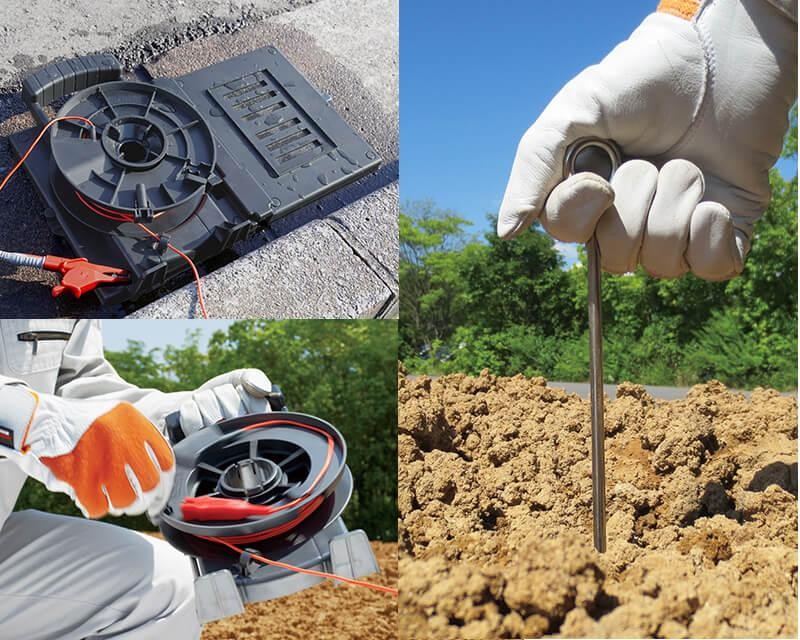

· 最大允许电阻为100 kΩ的辅助接地棒只需插入一次
通过高允许电阻消除了在干燥土壤中多次重新插辅助接地棒的不便，缩短了工作时间。
· 在水泥地上也能测量的新设计，接地网组件L9846
与卷线器一体化的接地网组件。通过浇水使其湿润，即使不插辅助接地棒也能测量接地电阻。
-

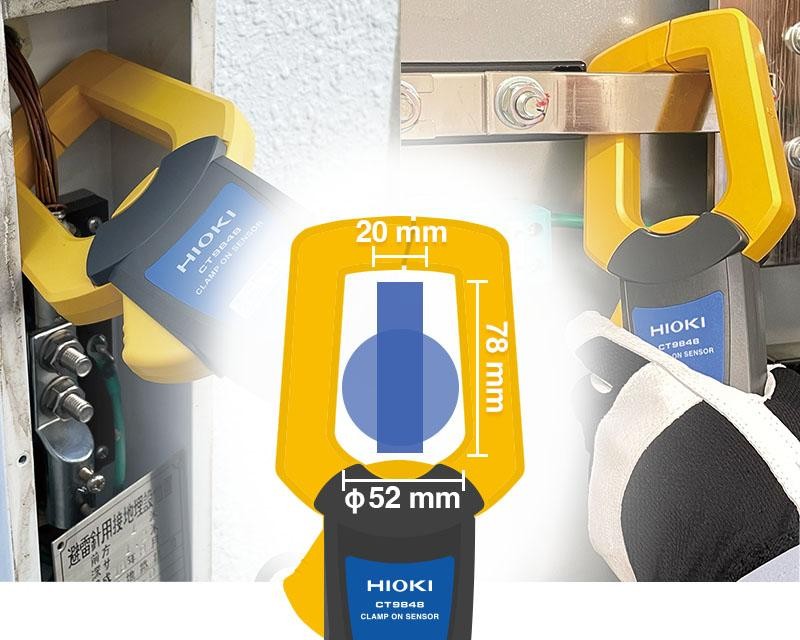

不论是在狭窄的地方或是测量母线，钳形传感器都可以轻松夹取位置较深的接地极或是很粗的母线，都可使用电流测量钳CT9848测量。
轻薄但大口径的钳口，可顺畅地夹住接地极。
-

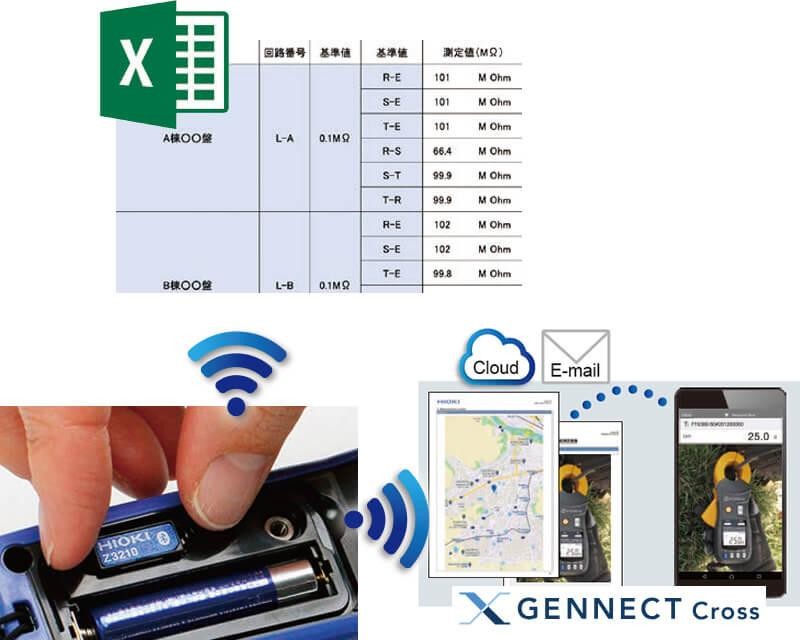

支持无线通讯，可将测量值传送至智能手机或平板电脑如果将无线适配器 Z3210（选件）连接到测试仪主机上，则可进行Bluetooth?通讯：测量值可直接输入到使用Excel? 创建的表格中。
还可将数据传输到GENNECT Cross（免费应用程序），轻松制作报告。
通过GENNECT Cross，可对测量结果进行确认、管理以及报告制作。可结合测量现场拍摄的照片、地图和图纸，在现场顺利地管理数据。
基本参数（精度保证时间1年）
※1: -25°C?40°C（80% RH 以下）,40°C?45°C（60% RH 以下）, 45°C?50°C（50% RH 以下）, 50°C?55°C（40% RH 以下）, 55°C?60°C（30% RH 以下）,60°C?65°C（25% RH 以下）
※2: 使用4个5号镍氢充电电池时( 23°C参考值)
| 测量项目 | 接地电阻测量（4电极法, 3电极法, 2电极法, MEC功能, 钳式）, 低电阻测量（4端子法, 2端子法）, 对地电压测量，大地电阻率 |
|---|---|
对地电压测量 | 0?30.0 Vrms, 精度: ±2.3% rdg ±8 dgt（50/60 Hz）, ±1.3% rdg ±4 dgt（DC） |
功能 | 带电警告显示、自动节电、大地电阻率显示（仅限4电极法）、调零、自动保持、连续测量、无线通讯（安装Z3210时）、蜂鸣器、比较器、显示切换、对地过电压显示（低电阻测量） |
使用温度范围 | -25°C?65°C, ※1（未结露） |
保存温湿度范围 | -25°C?65°C, 80% RH 以下（未结露） |
防尘性, 防水性 | IP65, IP67（IEC 60529, EN 60529） |
适用标准 | EN IEC 61010-2-030: 2021（安全性）, EN 61326（EMC）, EN 61557-1,EN 61557-10, EN 61557-4（低电阻）, EN 61557-5（接地电阻计） |
电源 | 5号镍氢充电电池×4 或 5号碱性电池(LR6)×4 |
可测量次数 （※2） | 500次（3电极法, Z3210未安装时）, 400次（3电极法, Z3210安装时, 无线通讯时） |
体积及重量 | 约189W × 148H × 48D mm, 约765 g（含电池及护套） |
附件 | 辅助接地棒 L9840（2根1组）×2, 测试线 L9841 ×1, 测试线 L9845-31 ×1, 测试线 L9845-33 ×1, 测试线 L9845-52 ×1, 接地网组件 L9846 ×2, 测试线 L9787 ×1, 携带箱 C0208 ×1, 携带箱 C0209 ×1, 5号碱性电池（LR6） ×4, 使用说明书 ×1 |
接地电阻测量（4电极法, 3电极法, 2电极法）
操作方式 | 外加电压、电压和电流测量(通过同步检波来测量有效电阻 | |||||
|---|---|---|---|---|---|---|
测量范围 | 3 Ω (0?3.000 Ω) | 30 Ω (0?30.00 Ω) | 300 Ω (30.0Ω?300.0 Ω) | 300 Ω 以上 3 k Ω以下(300Ω?3000 Ω) | 3 k Ω 以上 30 k Ω以下 (3.00 k Ω?30.00 k Ω) | 30 k Ω 以上 300 k Ω以下 (30.0 k Ω?300.0 k Ω) |
精度 | 未规定 | ±1.5% rdg ±6 dg | ±1.5% rdg ±4 dgt | |||
辅助接地电极的允许电阻 | 5 kΩ | 50 kΩ | 100 kΩ | |||
允许对地电压 | 30 V rms或42.4 V peak | |||||
MEC功能（4电极法+钳表，3电极法+钳表）
测量方式 | 外加电压、电压和电流测量(通过同步检波来测量有效电阻) | |||
|---|---|---|---|---|
测量范围 | 30 Ω (0.00Ω?30.00 Ω) | 300 Ω (30.0Ω?300.0 Ω) | 3000 Ω (300Ω?3000 Ω) | 30.00 k Ω (3 k Ω?30.00 k Ω) |
精度 | ±5% rdg ±6 dgt | ±5% rdg ±3 dgt | ||
接地电阻测量（钳式）
测量方式 | 外加电压、电压和电流测量(通过同步检波来测量有效电阻) | ||
|---|---|---|---|
测量范围 | 20 Ω (0.02Ω?20.00 Ω) | 200 Ω (20.0Ω?200.0 Ω) | 500 Ω (200Ω?500 Ω) |
精度 | ±7% rdg ±3 dgt | ±35% rdg | |
低电阻测量
开路电压 | 4.0 V?6.9 V | ||
|---|---|---|---|
测量电流 | 200 mA以上 | ||
测量范围 | 30 Ω (0.00Ω?30.00 Ω) | 300 Ω (30.0Ω?300.0 Ω) | 3000 Ω (300Ω?3000 Ω) |
精度 | ±3 dgt (0.00Ω?0.19 Ω) ±2% rdg ±2 dgt (0.20Ω?10.00 Ω) | ±2% rdg ±2 dgt | |
