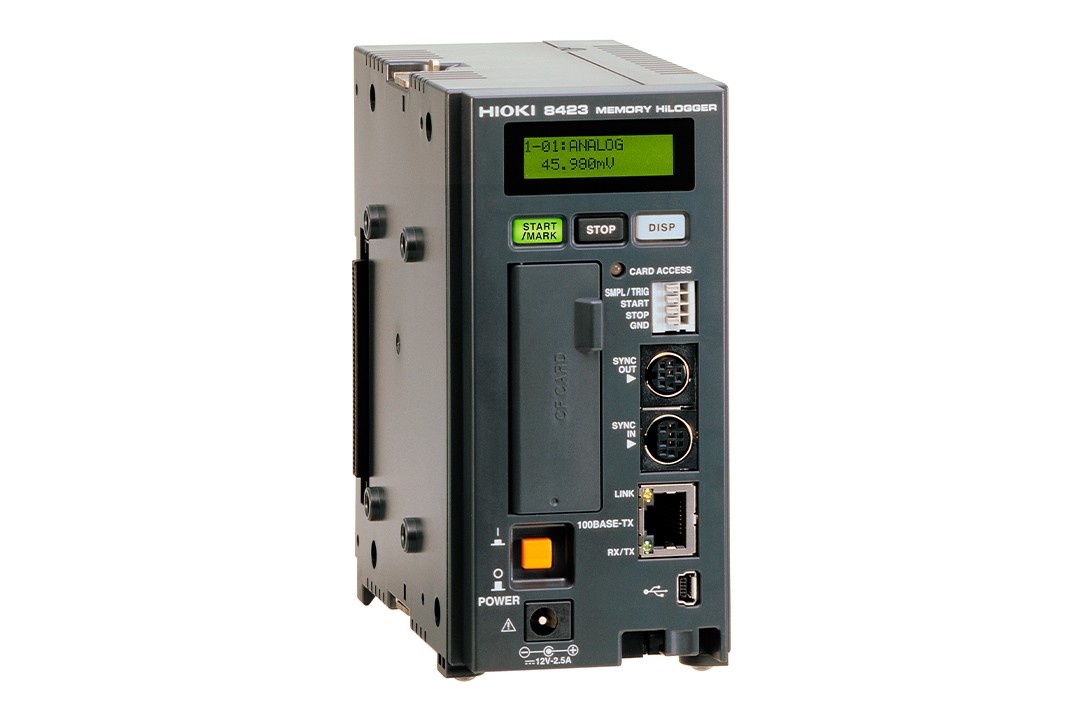

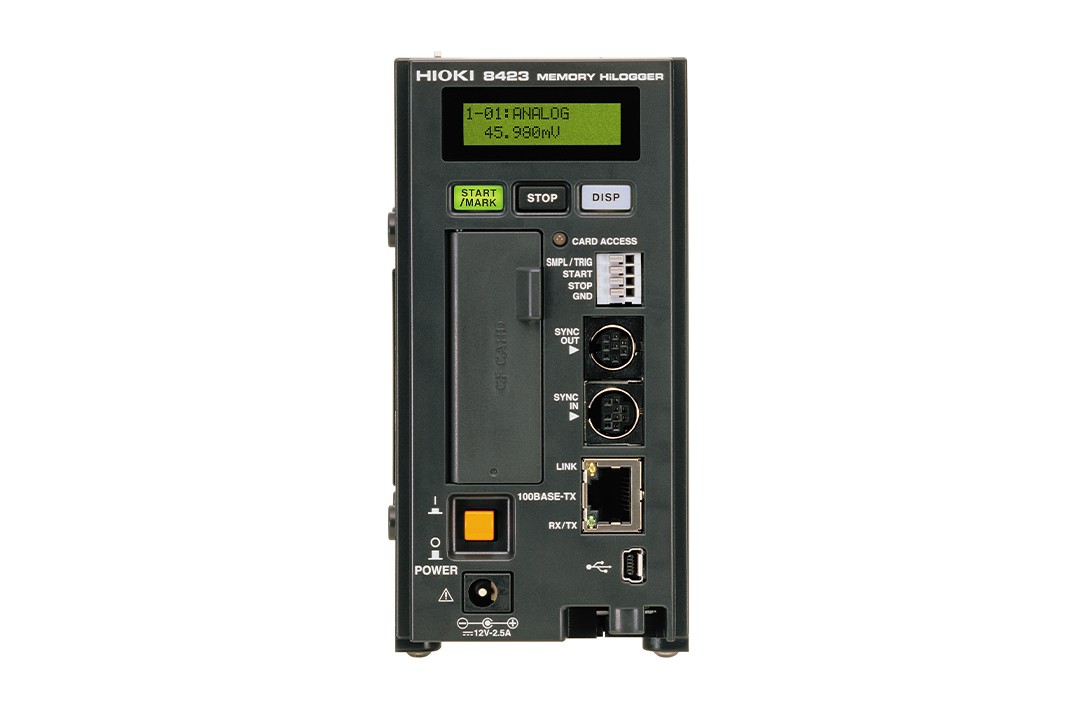

数据采集仪 8423
返回上一页10msec高速采样
最大 600通道的数据收集记录
15～ 600ch 绝缘通道
DC/电压/温度/热电偶/湿度/累积脉冲/转数
最快 10ms 的间隔
LAN/USB
用PC收集数据
询价预约
- 概要
- 规格
- 选件
- 相关下载
- 主机升级
- 解决方案
- 常见问题
● PC基准的15ch～600ch数据收集器
● 强化绝缘功能、对地间600V、通道间200V/120V
● 配备USB2.0、100BASE-TX LAN、CF卡1GB
● 内存容量可有效合理利用的两用采样
基本参数

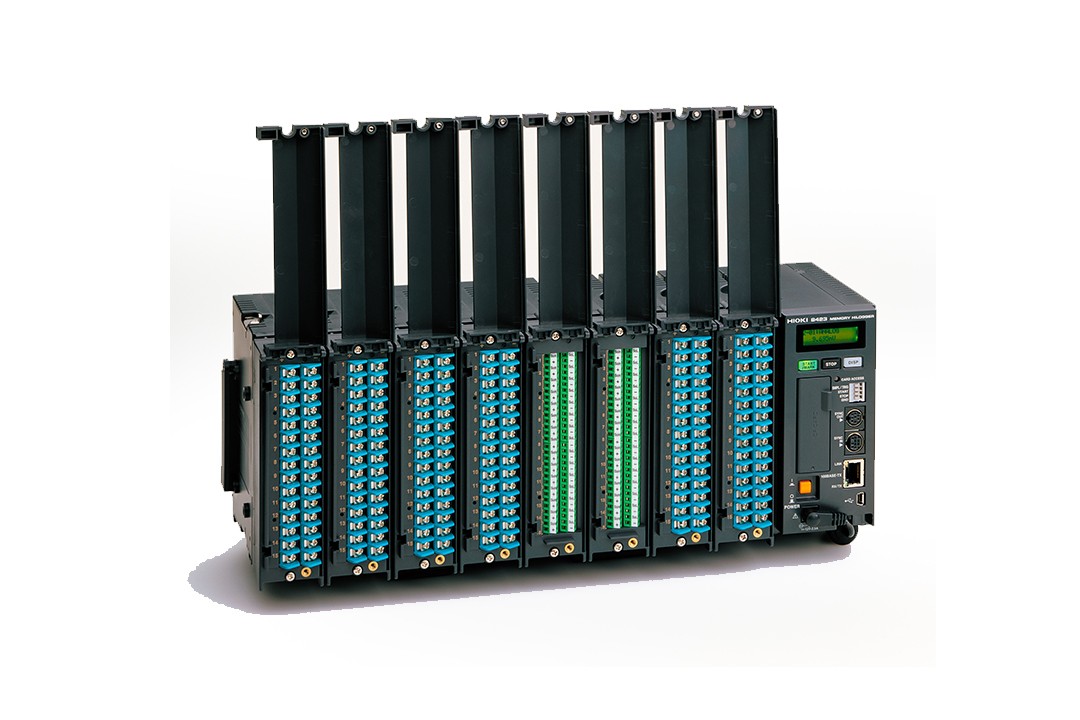

| 单元连接数 | 最大8单元（120ch）、1个系统由8单元连接、最大可进行5个系统(600ch)的同步采样。 |
|---|---|
| 测试对象 用于 8948 | [电压] ±150mV～±100V, 1-5V f.s. 6量程, 最大分辨率5μV [温度: 热电偶] -200°C ～2000°C (根据使用传感器的不同而不同)， 3量程 (K, E, J, T, N, W (Wre5-26), R, S, B), 最大分辨率0.01°C [最大输入电压] DC 100V, 通道间 DC 200V, 对地间 AC DC 600V |
| 测试对象 用于8949 | [电压] ±150mV～ ±60V, 1-5V f.s. 6量程, 最大分辨率5μV [温度 (热电偶)] -200°C ～ 2000°C (根据使用传感器的不同而不同), 3 量程 (K, E, J, T, N, W (Wre5-26), R, S, B), 最大分辨率 0.01°C [温度 (热电阻)] -200°C ～ 800°C, 3 量程 (Pt 100, JPt 100),最大分辨率 0.01°C [湿度] 100% rh f.s., 5.0 ～ 95.0% rh (使用9701时), 分辨率 0.1% rh [最大输入电压] DC 60V, 通道间 : 120 V DC, 对地间 : 600 V DC, AC |
| 测试对象 用于8996 | [脉冲累计] 0～1000M脉冲, 1量程 (无电压a接点, 开路集电极或电压输入),最大分辨率1脉冲 [转数变动] 0～5000/n (r/s) f.s. 1量程 (和脉冲累计为同一输入信号), 分辨率1/n (r/s) ※n是每1回转时的脉冲数1～1,000 [数码输入] ON/OFF的逻辑信号 [最大输入电压] DC 50V, 通道间 : 33V AC, 70V DC, 对地间 : 600 V DC, AC, ※每5ch有3block绝缘，block内的通道共地 |
| 记录间隔 | 10ms～1小时, 19 档量程 (温度测试混合时5s ～ 1小时), 输入单元单位可以有高速用/低速用两种设定(两用采样) |
| 功能 | CF卡实时保存, 触发功能, 数字滤波器 (计测单元内), 警报输出(使用警报单元), 专用软件进行数据采集, FTP服务器/HTTP服务器功能 |
| 接口 | LAN : 100Base-TX, USB : Ver 2.0 mini B端子, CF卡槽 |
| 电源供应 | AC 转换器 9418-15 /20 VA (Max. 8单元连接时), 12V 系列电池 (-20%, +30%范围,需要使用连接线。请订货时说明). |
| 体积及重量 | 67 mm W × 133 mm H × 125 mm D, 600 g (仅限8423主机) |
| 附件 | AC转换器 9418-15 ×1, USB 线 ×1, 连接板×1, CD-R ( Logger Utility) ×1, 转换器套×1, 铁磁钳夹 ×1，快速操作指南×1，使用说明书×1 |
输入/输出�？�
输入相关
存储媒介
※9830不能用于8423。※购买CF卡时的注意事项：请务必使用我司选件中的CF卡。若使用我司意外的CF卡，则无法保证进行正常的保存、读取。
其他选件
※9418-15为标配附件
PC用
※Logger Utility为标配附件
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
编号
类别
型号
名称
备注
类型
大小
更新时间
点击
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、日置技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录进入会员后台！
型号
品名
文件
记述
容量
备注
8423,8430-21,LR8400,8401,8402-21,LR8410-30,LR8431,LR8432-30,LR8512,LR8513,LR8514,LR8515,LR8450,LR8450-01,LR8101,LR8102
数据采集仪
可控制设备，并收集实时数据
47.06 MB
| 数据采集仪8423V1.08（2019年12月） |
 |
| 版本升级应由资格技术员来执行。 与8423的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI中国分支机构寻求帮助。 |
|
| 1.8423软件 | |
| 最新软件版本如下。若您还是用的老版本，请您进行升级。 | |
| 硬件版本: V1.08 | |
| 2.请确认版本号 | |
| 8423电源接通后，初始画面中显示版本号。 | |
| 3.下载更新文件 | |
| 如8423 版本为 V1.08，则无需升级仪器。 | |
数据采集仪8423V1.08（2019年12月）
版本升级应由资格技术员来执行。
与8423的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
与8423的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
? 公开的升级软件免费提供。是现在最新的版本。
? 下载本软件时,若出现的不良现象,请向购买代理商询问。
? 本软件的所有权、知识产权等以前权限都归弊公司所属。
? 请确认上面内容后，进行下载。 版本升级的方法请下载「版本升级方法」后,按说明进行。
? 「版本升级方法」中,记载下载之前的主机应做的准备内容和下载顺序。
? 升级过程中,绝对不可切断主机电源。
? 同时也不可抽去PC卡。若切断电源会使主机发生故障,无法正常操作。这种情况需要修理才可恢复。
